Réglette coupe-circuits sectionnable à coupure en charge HPC, fv+, DIN00, 160 A, commutation unipolaire, protection antirouille, montage sur système de jeux de barres de 185 mm, profondeur de montage adaptée pour NH1-3, borne à cage 95 mm², montage TI possible

EAN

3250617653077

E-nr.

847 012 089

VPE

1 pc.

Groupe de rabais

weber.vertigroup et accessoires

Réglette coupe-circuits HPC fv+ DIN00 160A 1p prot. antirouille 95mm² haute LV8SG00HRTEW

Name: LV8SG00HRTEW
Brand: Hager
SKU: LV8SG00HRTEW
Price: 191.5 CHF

Prix*

191.50 CHF

/ pc. *

Trouver un grossiste

Bientôt en vente

Accessoires
Caractéristiques techniques
Données environnementales

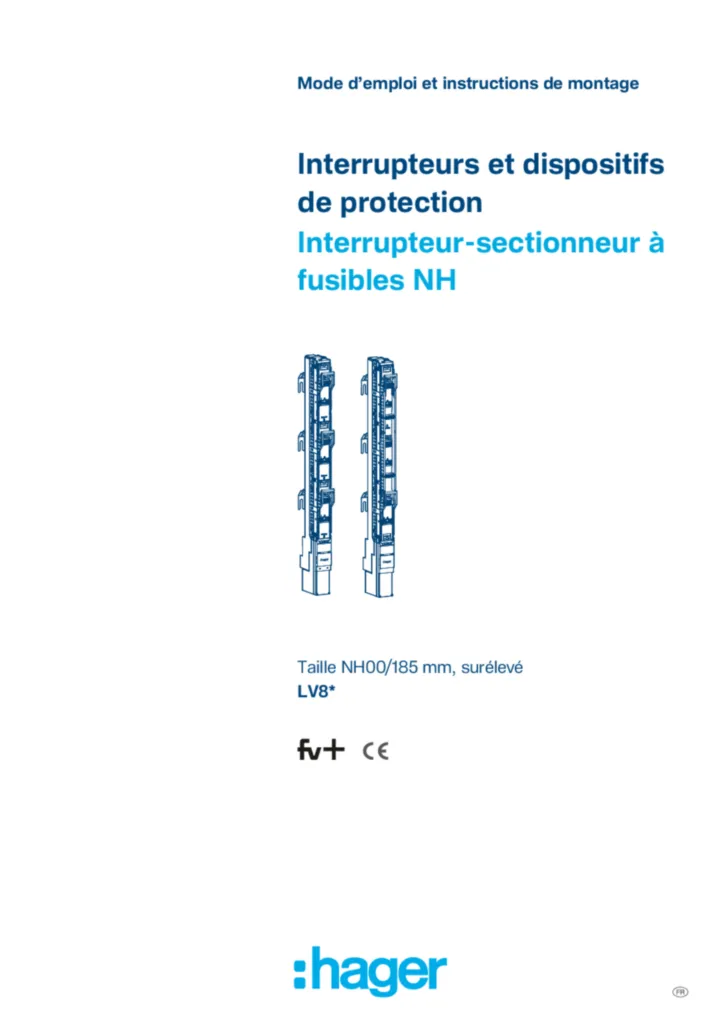

Documents
Plus de produits

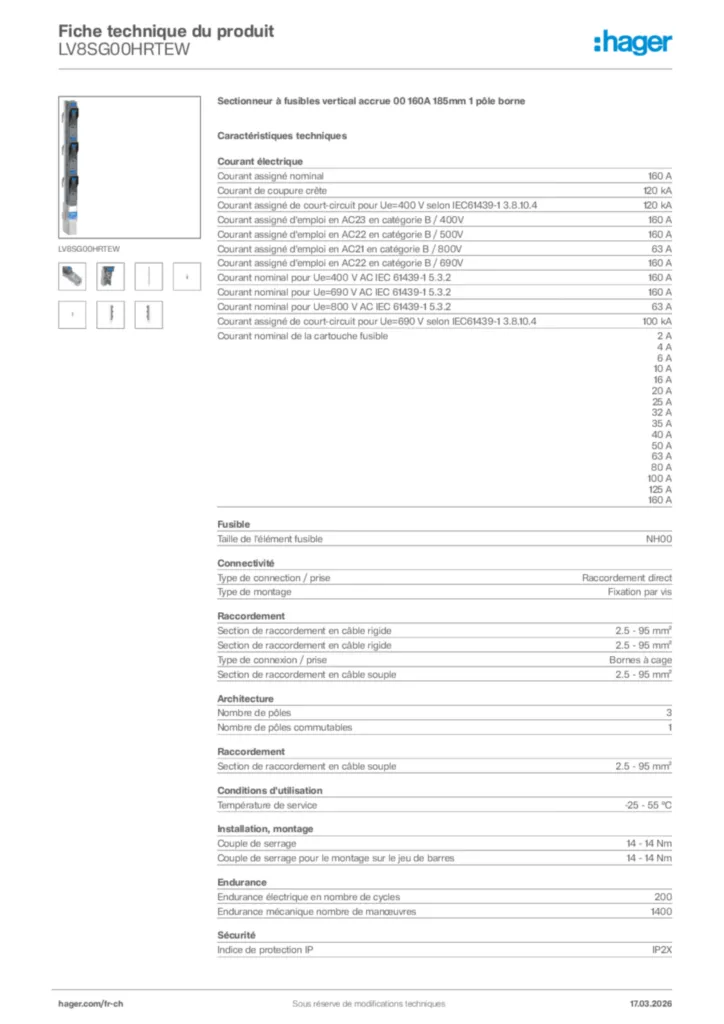

Télécharger la fiche produit

Complétez votre système

Couvercle 1 produit(s) disponible(s)
Support de barres omnibus 2 produit(s) disponible(s)
Boulon 4 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 27 produit(s) disponible(s)
Système de repérage 4 produit(s) disponible(s)
Borne de barre collectrice 4 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

160 A
Courant de coupure crête

120 kA
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4

120 kA
Courant assigné d'emploi en AC23 en catégorie B / 400V

160 A
Courant assigné d'emploi en AC22 en catégorie B / 500V

160 A
Courant assigné d'emploi en AC21 en catégorie B / 800V

63 A
Courant assigné d'emploi en AC22 en catégorie B / 690V

160 A
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2

160 A
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2

160 A
Courant nominal pour Ue=800 V AC IEC 61439-1 5.3.2

63 A
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4

100 kA
Courant nominal de la cartouche fusible

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
Courant assigné admissible sous 1 seconde IEC60947

5 kA

Taille de l'élément fusible

NH00

Type de connection / prise

Raccordement direct
Type de montage

Fixation par vis

Section de raccordement en câble rigide

2,5 - 95 mm²
Section de raccordement en câble rigide

2,5 - 95 mm²
Type de connexion / prise

Bornes à cage
Section de raccordement en câble souple

2,5 - 95 mm²
Section de raccordement en câble souple

2,5 - 95 mm²

Nombre de pôles

3
Nombre de pôles commutables

1

Température de service

-25 - 55 °C

Couple de serrage

14 - 14 Nm
Couple de serrage pour le montage sur le jeu de barres

14 - 14 Nm

Endurance électrique en nombre de cycles

200
Endurance mécanique nombre de manœuvres

1400
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4

1600

Indice de protection IP

IP2X

Tension assignée d'isolement

1000 V
Tension assignée de tenue aux chocs

8 kV
Tension assignée d'emploi Ue

690 - 690 V

Distance des barres omnibus

185 mm
Hauteur

745 mm
Profondeur

181 mm

Puissance dissipée totale sous IN

22 W
Max. Puissance dissipée par le fusible installée dans l'appareil

12 W
Pertes en puissance à pleine charge

58 W

Fréquence

50 - 60 Hz

Avec indicateur de défaut

Non

Double coupure

Oui

Contient des matériaux recyclés (% du poids total du plastique)

12 %

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui

Sans halogène Oui
