NH-Lasttrennleiste fv+, DIN3, 1000A, 1-polig schaltbar, rostfrei, Montage auf 185mm Sammelschienensystem, Sammelschienentrennung seitlich rechts, Anschlüsse seitlich rechts, Wandlereinbau möglich
EAN-Nr.
7611919014472
E-nr.
847 013 169
VPE
1 St.
Rabattgruppe
62
NH-Lasttrennleiste fv+ DIN3 1000A 1p rostfrei SaS-Trennung seitlich rechts LV8STR1000TEW
Preis*
CHF 1’226.00
/ St.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Abdeckung/Blende/Beschriftungsleiste 5 product.page.accessories.products-available -
Mechanisches Zubehör für Niederspannungskomponenten 18 product.page.accessories.products-available -
Elektrisches Zubehör für Niederspannungskomponenten 4 product.page.accessories.products-available -
Sammelschienenträger 3 product.page.accessories.products-available -
Sammelschienenklemme 1 product.page.accessories.products-available -
Stromwandler 3 product.page.accessories.products-available
product.page.accessories.title-modal
-
LVZPB
Profilblende für LV, 850mm lang zur seitlichen Abdeckung
CHF 33.25 / Set* -
LVZRADReserveplatzabdeckung LV, 100mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 44.40 / St.* -
LVZRAReserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 63.90 / St.* -
LV8ZHCRGriffblende rot, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
CHF 4.70 / St.* -
LV8ZHCGGriffblende grün, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
CHF 4.70 / St.*
-
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
CHF 9.05 / Set* -
LVZBERASchutzstopfen zu Reserveplatzabdeckung LVZRAT
CHF 1.35 / St.* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
CHF 85.90 / St.* -
LVZGETVGeräteträger LV eine DIN-Halterung vorne, mit Aufnahme Trennklemmen
CHF 65.30 / St.* -
LVZGATGeräteträger tief LV mit Aufnahme Trennklemmen, inklusive Schrauben
CHF 38.80 / St.* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
CHF 59.80 / St.* -
LVZGESGeräteträger LV mit DIN-Halterung und Steckverbindung 6-polig für Typ LV Gr. 1-3
CHF 83.30 / St.* -
LVZGEGeräteträger LV mit DIN-Halterung vorne inklusive Schrauben für Typ LV NH1-3
CHF 55.60 / St.* -
LVZGSGeräteträger tief für LV NH1-3 mit Steckverbindung 6-polig, 250V/12A
CHF 62.40 / St.* -
LVZGDGeräteträger tief LV für die Montage von Geräten und Klemmen, mit Schrauben
CHF 34.65 / St.* -
LVZPHPlombierhaupe passend auf Geräteabdeckung LVZGA inklusive Plombierbügel
CHF 52.70 / St.* -
LVZRATV
Reserveplatzabdeckung 100mm Einbautiefe 150mm zu NH1-NH3 185mm transparent
CHF 69.30 / St.* -
LVZAKLAbdeckklappe zu NH1-NH3
CHF 8.35 / Set* -
LVZASAbdeckung seitlich
CHF 22.25 / St.* -
LVZBERAXSchutzstopfen zu Reserveplatzabdeckung LVZRAT (200 Stück)
CHF 1.30 / St.* -
LVZPZAussenleiterbezeichnung L1-L3 (je 10 Stück)
CHF 9.85 / Set* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
CHF 41.65 / Set* -
LVZVKXVerdrahtungsset ohne Litzen zu NH1-NH3
CHF 11.10 / St.*
-
LVZSA
Schaltstellungsanzeige LV, Mikroschalter Öffner und Schließer, LV NH1-3
CHF 13.90 / St.* -
LVZVKVerdrahtungskit LV Gr.1-3 für Spannungsabnahme 3-phasige Messung
CHF 36.75 / Set* -
LVZVKSEVerdrahtungsset Stromwandler für LV NH1-3, 1-phasig, mit Kabelhalter
CHF 32.10 / Set* -
LVZVKSDVerdrahtungsset Stromwandler für LV NH1-3, 3-phasig, mit Kabelhalter
CHF 50.30 / Set*
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
CHF 32.50 / St.* -
LVZIT1Isolierträger für N-/PEN-Schiene
CHF 16.65 / St.* -
LVZITPIsolierträger-Profil Länge 1, 8m: V-ITP
CHF 84.30 / St.*
-
LVZKR
Sammelschienenklemme zu Reserveplatzabdeckung
CHF 27.15 / Set*
-
LV8ZW1000
Eingangsstromwandler LV NH123 1000/5A 5VA Klasse 1
CHF 105.00 / St.* -
LV8ZW1000K05S
Eingangsstromwandler LV NH123 1000/5A 2, 5VA Klasse 0, 5S
CHF 108.00 / St.* -
LV8ZW1000K05SG
Stromwandler Kl.0.5s 1000/5A; 2.5VA - geeicht
CHF 180.00 / St.*
-
LVZ0820Befestigungsschrauben M8x20 für Sammelschienenbefestigung, fv+/LV NH00
CHF 8.20 / St.* -
LVZ1230Befestigungsschrauben M12x30 m. Federelem. für Sammelschienenbef., fv+/LV 1-3
CHF 11.30 / St.* -
LVZSRSchrauben M12x30 für Sammelschienenanschluss rostfrei
CHF 11.90 / Set* -
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
CHF 6.60 / Set* -
LVZSG50
Anschlussschraube M12x30 rostgeschützt
CHF 94.20 / Set* -
LVZSI
Schrauben M12x30 für Sammelschienenanschluss Innensechskant
CHF 8.00 / Set* -
LVZSR50
Anschlussschraube M12x30 rostfrei
CHF 166.50 / Set*
-
LV8YCENH1-3 Schaltdeckelverbindung für 1-polig schaltbare Geräte
CHF 30.70 / Set* -
LV8ZASUNH1-3 Blindabdeckung Sicherungsüberwachung
CHF 17.50 / St.*
-
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
CHF 17.35 / St.*
-
LVZAE12RAnschlusselement M12x35
CHF 14.15 / St.* -
LVZAE8RAnschlusselement M8x30
CHF 11.30 / St.*
-
LVZAK12Klemmscheibe M12
CHF 3.75 / St.* -
LVZAK8Klemmscheibe M8
CHF 4.25 / St.*
-
LVZAS100Hakenkopfschraube M12x132mm für 2x100x10 ohne SW / 2x80x10 mit SW
CHF 21.25 / St.* -
LVZAS120Hakenkopfschraube M12x155mm für 2x100x10 mit Stromwandler
CHF 26.25 / St.* -
LVZAS40Hakenkopfschraube M12x70mm für 2x40x10 ohne Stomwandler
CHF 15.55 / St.* -
LVZAS50Hakenkopfschraube M12x80mm für 2x50x10 ohne Stromwandler
CHF 16.05 / St.* -
LVZAS60Hakenkopfschraube M12x90mm für 2x60x10 ohne SW / 2x40x10 mit SW
CHF 16.60 / St.* -
LVZAS70Hakenkopfschraube M12x102mm für 2x50x10 mit Stromwandler
CHF 17.55 / St.* -
LVZAS80Hakenkopfschraube M12x112mm für 2x80x10 ohne SW / 2x60x10 mit SW
CHF 18.70 / St.*
-
LVZGM12RGleitmutter M12 mit Druckfeder
CHF 5.75 / St.* -
LVZGM8RGleitmutter M8 mit Druckfeder
CHF 5.75 / St.*
-
LVZM12Einpressmutter M12
CHF 4.40 / St.* -
LVZM1250
Einpressmutter M12 (50 Stück)
CHF 185.50 / Set* -
LVZM8Einpressmutter M8
CHF 3.05 / St.* -
LVZM850
Einpressmutter M8 (50 Stück)
CHF 126.00 / Set*
-
LVZMS1000Amperemeter 1000A steckbar
CHF 208.00 / St.* -
LVZMS150Amperemeter 150A steckbar
CHF 208.00 / St.* -
LVZMS240-600Amperemeter 240/5A 2.5VA für Stomwandler 600A steckbar
CHF 227.00 / St.* -
LVZMS250Amperemeter 250A steckbar
CHF 208.00 / St.* -
LVZMS360-600Amperemeter 360/5A 2.5VA für Stromwandler 600A steckbar
CHF 227.00 / St.* -
LVZMS400Amperemeter 400A steckbar
CHF 208.00 / St.* -
LVZMS500Amperemeter 500A steckbar
CHF 208.00 / St.* -
LVZMS600Amperemeter 600A steckbar
CHF 208.00 / St.* -
LVZMS800Amperemeter 800A steckbar
CHF 204.00 / St.* -
LVZMV1000Amperemeter 1000A Klasse 3 versenkt 72x72mm
CHF 201.00 / St.* -
LVZMV150Amperemeter 150A Klasse 3 versenkt 72x72mm
CHF 201.00 / St.* -
LVZMV250Amperemeter 250A Klasse 3 versenkt 72x72mm
CHF 201.00 / St.* -
LVZMV400Amperemeter 400A Klasse 3 versenkt 72x72mm
CHF 201.00 / St.* -
LVZMV600Amperemeter 600A Klasse 3 versenkt 72x72mm
CHF 201.00 / St.* -
LVZMV800Amperemeter 800A Klasse 3 versenkt 72x72mm
CHF 201.00 / St.*
-
LVZRAD80D
Leerfeldabdeckung 100mm mit Befestigung
CHF 44.40 / St.* -
LVZRAD80DXLeerfeldabdeckung 100mm ohne Befestigung
CHF 63.90 / St.*
Technische Merkmale
Elektrischer Strom
-
Nennstrom1000 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 400V1000 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V1000 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 500V1000 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.21000 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.21000 A
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094725 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094715 kA
Sicherung
-
SicherungsgrösseNH3
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschluss-/SteckertypM12 Anschluss
-
Art der AnschlussraumabdeckungOhne
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele100
-
Gerätelebensdauer, mechanische Schaltspiele500
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.4600
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
-
Bemessungsbetriebsspannung Ue400 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe189 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom262 W
-
Verlustleistung bei Volllast262 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LV8STR1000TEW
-

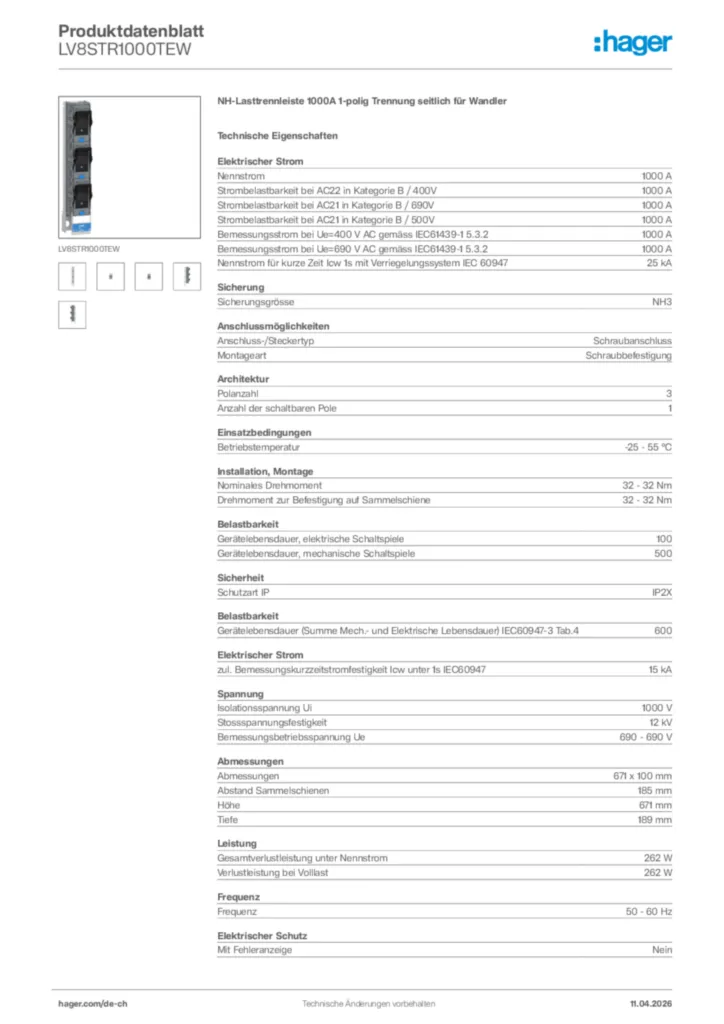

GeneratedProductDatasheet
