Щит розподільчий на 48(56) модулів, з/у без дверцят, VOLTA VA48CN
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Покривна смужка 2 доступні продукти -
Аксесуари/запасні частини для клем 3 доступні продукти -
Вставна клема 20 доступні продукти -
Власник документа 1 доступні продукти -
Комутаційна панель для шафи 1 доступні продукти -
Розетка для розподільного щита 1 доступні продукти
Завершіть вашу систему
-
KN10EQiuckConnect PE-клема 2x16мм2+8x4мм2 ширина 45мм
-
KN06PQiuckConnect фазна клема 1x16мм2+5x4мм2 ширина 30мм
-
KN10PQiuckConnect фазна клема 2x16мм2+8x4мм2 ширина 45мм
-
KN14PQiuckConnect фазна клема 3x16мм2+11x4мм2 ширина 60мм
-
KN18PQiuckConnect фазна клема 4x16мм2+14x4мм2 ширина 75мм
-
KN22PQiuckConnect фазна клема 5x16мм2+17x4мм2 ширина 90мм
-
KN26PQiuckConnect фазна клема 6x16мм2+20x4мм2 ширина 105мм
-
KN99PВставна перемичка для з'єднання блоків фазних клем, комплект - 10шт.
-
KN06EQiuckConnect PE-клема 1x16мм2+5x4мм2 ширина 30мм
-
KN06NQiuckConnect N-клема 1x16мм2+5x4мм2 ширина 30мм
-
KN99E
Вставна перемичка для з'єднання блоків PE-клем, комплект - 10шт.
-
KN10NQiuckConnect N-клема 2x16мм2+8x4мм2 ширина 45мм
-
KN14EQiuckConnect PE-клема 3x16мм2+11x4мм2 ширина 60мм
-
KN14NQiuckConnect N-клема 3x16мм2+11x4мм2 ширина 60мм
-
KN18EQiuckConnect PE-клема 4x16мм2+14x4мм2 ширина 75мм
-
KN18NQiuckConnect N-клема 4x16мм2+14x4мм2 ширина 75мм
-
KN22EQiuckConnect PE-клема 5x16мм2+17x4мм2 ширина 90мм
-
KN22NQiuckConnect N-клема 5x16мм2+17x4мм2 ширина 90мм
-
KN26EQiuckConnect PE-клема 6x16мм2+20x4мм2 ширина 105мм
-
KN26NQiuckConnect N-клема 6x16мм2+20x4мм2 ширина 105мм
Технічні характеристики
Напруга
-
Номінальна напруга400 - 400 V
Установлення, монтаж
-
Підходить для зовнішнього використанняНі
-
Монтаж наПоверхневий монтаж
Електричний струм
-
Номінальний струм63 A
Потужність
-
Максимальні втрати потужності на шафу за ΔT=20K20,50 W
Обладнання
-
Кількість рейок4
-
Кількість рядів щита4
-
Кількість секцій по ширині1
-
Із замкомНі
-
Має нейтральну клемну колодкуТак
-
Має клемну колодку для заземленняТак
-
Має монтажну пластинуНі
Емність
-
Кільксть модулів48
-
Кількість півмодулів терміналів на рейці96
Функції
-
З вводами для трубопроводівТак
Розміри
-
Висота640 mm
-
Ширина305 mm
-
Глибина96,50 mm
-
Кількість модулів за шириною12
Кришка, дверцята
-
Кількість дверей шафи1
-
Кількість замків0
-
Дверцята/кришка прозоріНі
Матеріали
-
МатеріалПластик
-
Код RAL9010
-
ColourЧистий білий
-
Стійкість до ультрафіолетуНі
Безпека
-
Клас захистуКлас ізоляції II
-
Ударостійкість IKIK07
-
Клас захисту від проникнення (IP)IP30
-
Тип блокуванняБез замка
-
Випробування розжареним дротом750 °C
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-

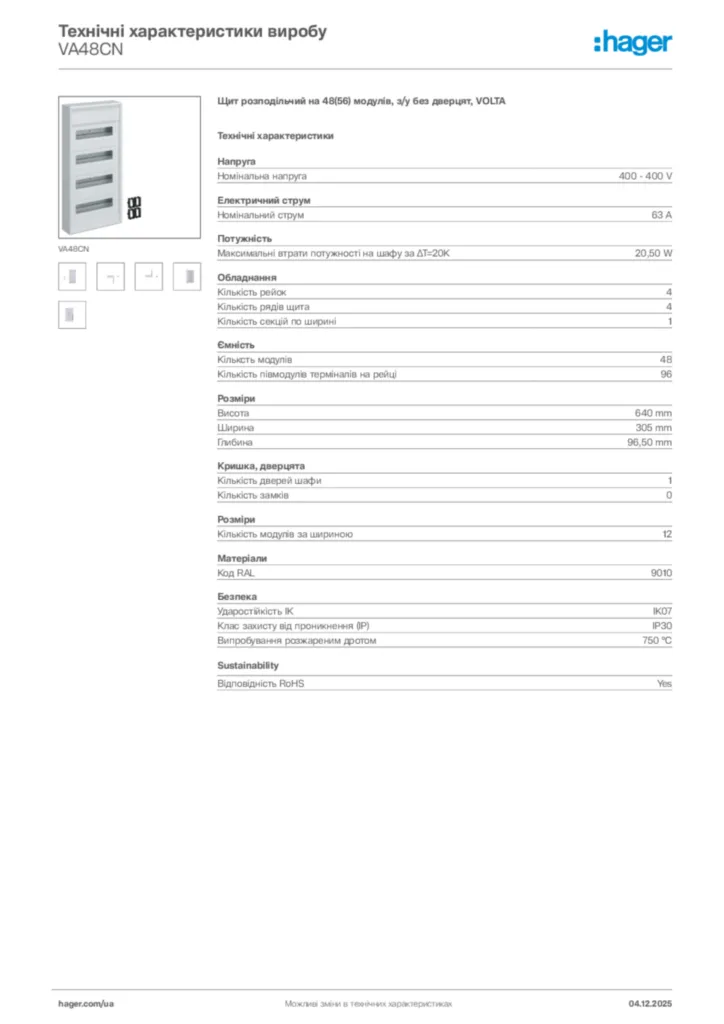

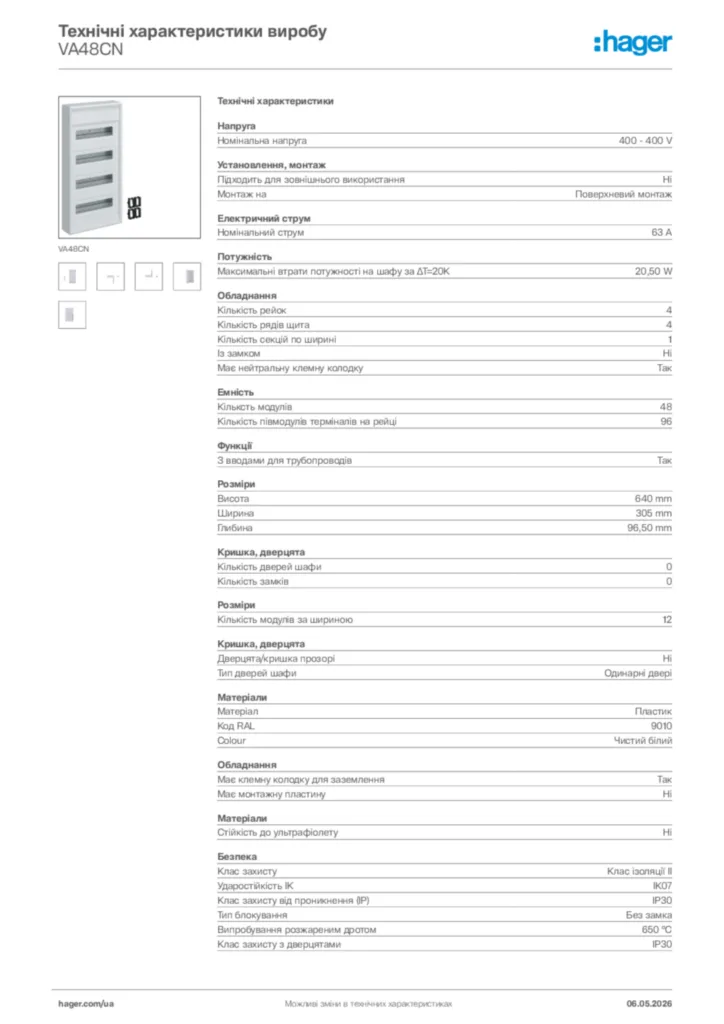

Product datasheet
Hager Технічні характеристики виробу VA48CN
Щит розподільчий на 48(56) модулів, з/у без дверцят, VOLTA
PDF -
Installation manual
Installation manual International 2022-07-07
PDF4,90 MB -
Декларація про відповідність
Declaration
Декларація про відповідність International 2023-08-16
PDF359,72 kB
Декларація про відповідність International 2023-08-07
PDF366,52 kB
