Щит розподільчий Hager VA12CN серії VOLTA призначений для встановлення модульного електротехнічного обладнання в житлових і комерційних електроустановках. Модель Hager VA12CN розрахована на розміщення 12(14) модулів та передбачає монтаж зовнішньої установки. Конструкція без дверцят забезпечує зручний доступ до встановлених пристроїв під час обслуговування та контролю. Щит дозволяє організувати акуратне розміщення модульної апаратури в електрощиті.
EAN
3250616411234
Упаковка
1 Штука
Щит розподільчий на 12(14) модулів, зовнішня установка, без дверцят, VOLTA VA12CN
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Завершіть вашу систему
Додаткові аксесуари
-
Покривна смужка 2 доступні продукти -
Вставна клема 20 доступні продукти -
Аксесуари/запасні частини для клем 3 доступні продукти -
Власник документа 1 доступні продукти -
Комутаційна панель для шафи 1 доступні продукти -
Розетка для розподільного щита 1 доступні продукти
Завершіть вашу систему
-
KN10EQC PE-клема 2x16мм²+8x4мм² ширина 45мм
-
KN06PQC фазна клема 1x16мм²+5x4мм² ширина 30мм
-
KN10PQC фазна клема 2x16мм²+8x4мм² ширина 45мм
-
KN14PQC фазна клема 3x16мм²+11x4мм² ширина 60мм
-
KN18PQC фазна клема 4x16мм²+14x4мм² ширина 75мм
-
KN22PQC фазна клема 5x16мм²+17x4мм² ширина 90мм
-
KN26PQC фазна клема 6x16мм²+20x4мм² ширина 105мм
-
KN99PВставна перемичка для з'єднання блоків фазних клем, комплект - 10шт.
-
KN06EQC PE-клема 1x16мм²+5x4мм² ширина 30мм
-
KN06NQC N-клема 1x16мм²+5x4мм² ширина 30мм
-
KN99E
Вставна перемичка для з'єднання блоків PE-клем, комплект - 10шт.
-
KN10NQC N-клема 2x16мм²+8x4мм² ширина 45мм
-
KN14EQC PE-клема 3x16мм²+11x4мм² ширина 60мм
-
KN14NQC N-клема 3x16мм²+11x4мм² ширина 60мм
-
KN18EQC PE-клема 4x16мм²+14x4мм² ширина 75мм
-
KN18NQC N-клема 4x16мм²+14x4мм² ширина 75мм
-
KN22EQC PE-клема 5x16мм²+17x4мм² ширина 90мм
-
KN22NQC N-клема 5x16мм²+17x4мм² ширина 90мм
-
KN26EQC PE-клема 6x16мм²+20x4мм² ширина 105мм
-
KN26NQC N-клема 6x16мм²+20x4мм² ширина 105мм
Технічні характеристики
Напруга
-
Номінальна напруга400 - 400 V
Установлення, монтаж
-
Підходить для зовнішнього використанняНі
-
Монтаж наПоверхневий монтаж
Електричний струм
-
Номінальний струм IN63 A
Потужність
-
Максимальні втрати потужності на шафу за ΔT=20K12,50 W
Обладнання
-
Кількість рейок1
-
Кількість рядів щита1
-
Кількість секцій по ширині1
-
Із замкомНі
-
Має нейтральну клемну колодкуТак
-
Має клемну колодку для заземленняТак
-
Має монтажну пластинуНі
Емність
-
Кільксть модулів12
-
Кількість півмодулів терміналів на рейці24
Функції
-
З вводами для трубопроводівТак
Розміри
-
Висота245 mm
-
Ширина305 mm
-
Глибина96,50 mm
-
Кількість модулів за шириною12
Кришка, дверцята
-
Кількість дверей шафи1
-
Кількість замків0
-
Дверцята/кришка прозоріНі
-
Тип дверей шафиОдинарні двері
Матеріали
-
МатеріалПластик
-
Код RAL9010
-
ColourЧистий білий
-
Стійкість до ультрафіолетуНі
Безпека
-
Клас захистуКлас ізоляції II
-
Ударостійкість IKIK07
-
Клас захисту від проникнення (IP)IP30
-
Тип блокуванняБез замка
-
Випробування розжареним дротом650 °C
-
Клас захисту з дверцятамиIP30
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-

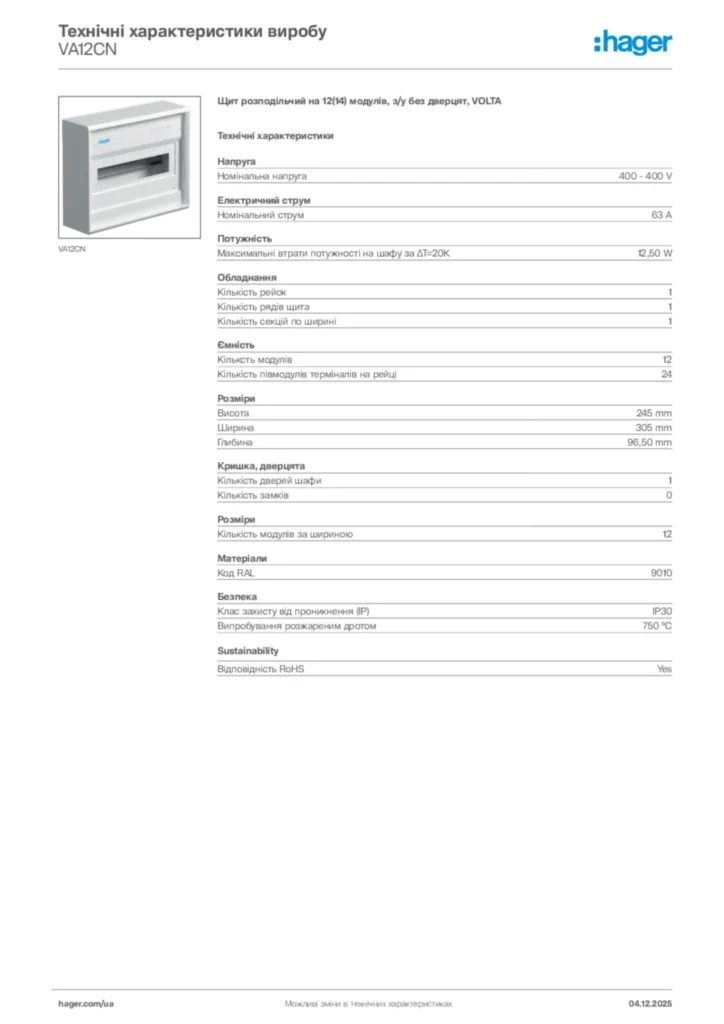

Технічний паспорт продукту
Hager Технічні характеристики виробу VA12CN
Щит розподільчий на 12(14) модулів, з/у без дверцят, VOLTA
PDF -
Інструкція з встановлення
Інструкція з встановлення International 2022-07-07
PDF4,90 MB -
Декларація про відповідність
Declaration
Декларація про відповідність International 2023-08-16
PDF359,72 kB
Декларація про відповідність International 2023-08-07
PDF366,52 kB
Декларація про відповідність en-GB 2026-07-22
PDF626,47 kB
Більше документації
