Personskyddsbrytare AFM432C(E-nr:2163703) även kallad personskyddsautomat är en kombination av jordfelsbrytare och dvärgbrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. Personskyddsbrytaren är på 32A med B-karakterisk och har en brytförmåga på 6kA samt en felström på 300 mA. Den har ett 3-poligt termisktskydd med en 4-polig brytning. En allpolig och säker brytning vid: Jordfelsström i anläggningen, Överlast, Kortslutning.

EAN

3250611020417

E-nr.

2163703

Förp

1 st

Personskyddbrytare, 4 polig med nolla, 32A B-karakteristik, 6kA, 300mA, typ A AFM432C

Name: AFM432C
Brand: Hager
SKU: AFM432C

Utgående produkt: kontakta din grossist för information om tillgänglighet

Uppföljningsprodukter:

AFX432D, AFM482C

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation

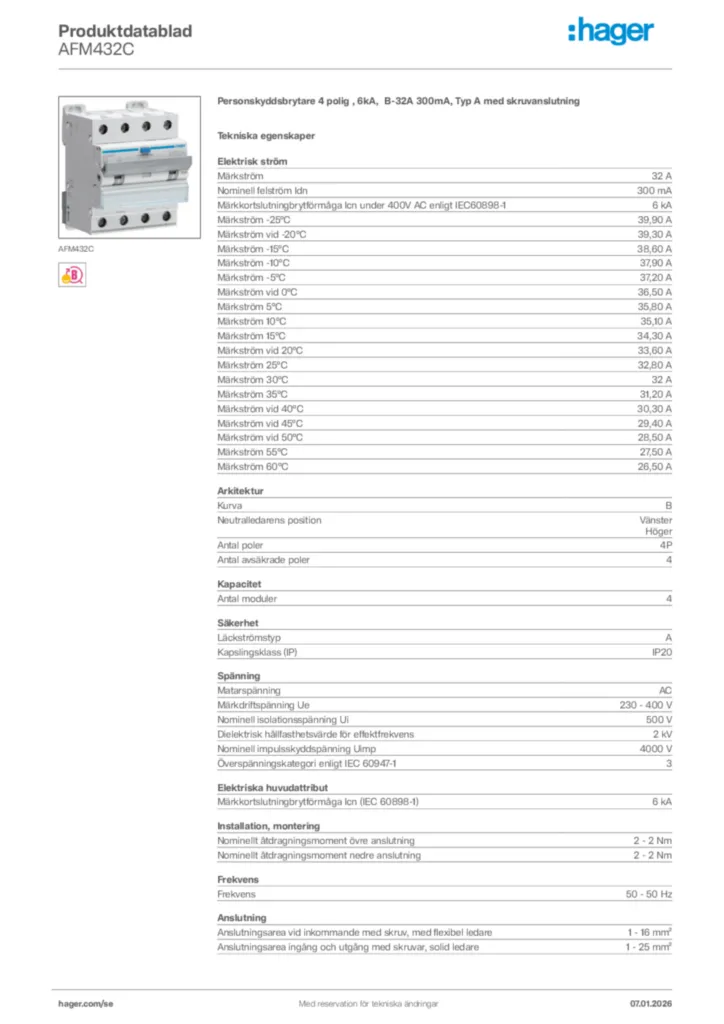

Produktdatablad

Komplettera ditt system

Fasskena till modulkomponenter 4 tillgängliga produkter
Funktioner för låsning 1 tillgängliga produkter
Mekaniska tillbehör 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter

Tekniska egenskaper

Märkström

32 A
Nominell felström Idn

300 mA
Märkkortslutningbrytförmåga Icn under 400V AC enligt IEC60898-1

6 kA
Märkström -25°C

39,90 A
Märkström vid -20°C

39,30 A
Märkström -15°C

38,60 A
Märkström -10°C

37,90 A
Märkström -5°C

37,20 A
Märkström vid 0°C

36,50 A
Märkström 5°C

35,80 A
Märkström 10°C

35,10 A
Märkström 15°C

34,30 A
Märkström vid 20°C

33,60 A
Märkström 25°C

32,80 A
Märkström 30°C

32 A
Märkström 35°C

31,20 A
Märkström vid 40°C

30,30 A
Märkström vid 45°C

29,40 A
Märkström vid 50°C

28,50 A
Märkström 55°C

27,50 A
Märkström 60°C

26,50 A

Neutralledarens position

Vänster, Höger
Antal poler

4P
Antal avsäkrade poler

4

Antal moduler

4

Kapslingsklass (IP)

IP20

Matarspänning

AC
Märkdriftspänning Ue

230 - 400 V
Nominell isolationsspänning Ui

500 V
Dielektrisk hållfasthetsvärde för effektfrekvens

2 kV
Nominell impulsskyddspänning Uimp

4000 V
Överspänningskategori enligt IEC 60947-1

3

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominellt åtdragningsmoment övre anslutning

2 - 2 Nm
Nominellt åtdragningsmoment nedre anslutning

2 - 2 Nm
Nominellt åtdragningsmoment

2 - 2 Nm
360 graders monteringsposition möjlig

Ja
Typ av övre anslutning på normkomponeter

Skruvanslutning
Typ av nedre anslutning på normkomponeter

BIConnect

Frekvens

50 - 50 Hz

Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²
Anslutningstyp

Skruvterminal

Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 40 °C

Höjd

84 mm
Bredd

71 mm
Djup

70 mm

Total effektförlust vid nominell märkström

14,60 W

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
