Personskyddsbrytare med snabbanslutning QuickConnect ADS970D (E-nr:2163639) även kallad personskyddsautomat är en kombination av jordfelsbrytare och dvärgbrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. Personskyddsbrytaren är på 20A med C-karakterisk och har en brytförmåga på 6kA samt en felström på 30mA. Den har ett 1-poligt termisktskydd med en 2-polig brytning.

EAN

3250611068235

E-nr.

2163639

Förp

1 bit

Personskyddsbrytare (RCBO)

Personskyddbrytare QC 1 polig med nolla, 20A C-karakteristik, 6kA, 30mA, typ A ADS970D

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

catalog.product_page.transfer_button.label

Tillbehör
Tekniska egenskaper
catalog.pageproduct.title_sustainability.h2

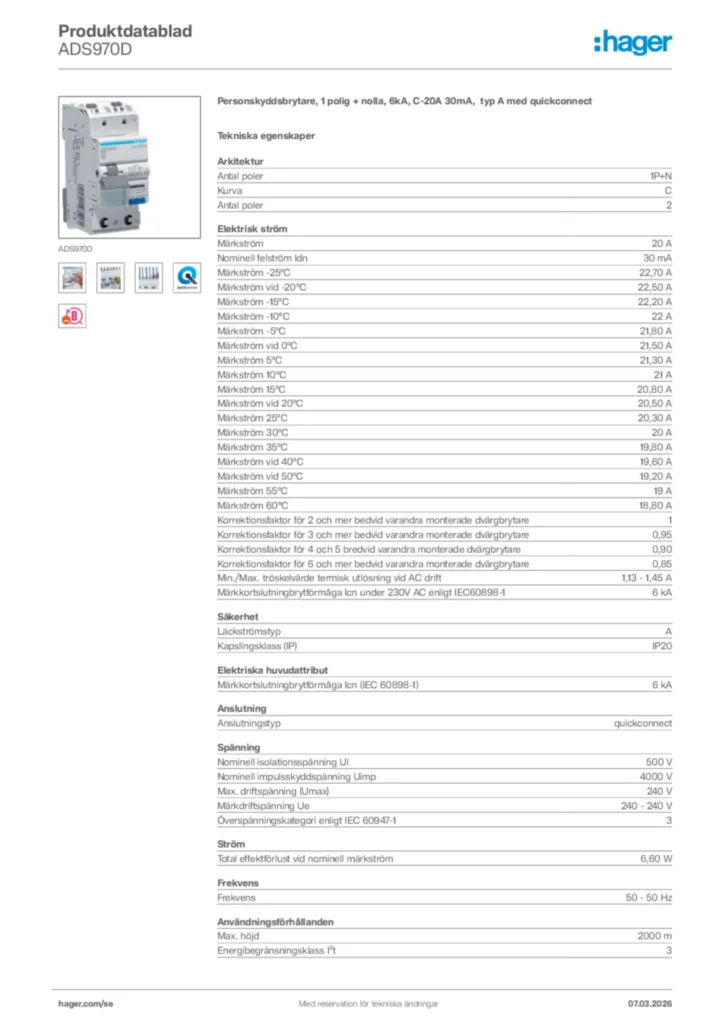

Dokumentation
Fler produkter

product.page.accessories.title

Fasskena till modulkomponenter 5 product.page.accessories.products-available
Underspänningsutlösare 1 product.page.accessories.products-available
Shuntutlösning 1 product.page.accessories.products-available
Hjälp/Signalkontakt 2 product.page.accessories.products-available
Sammankopplingsledare 1 product.page.accessories.products-available
Skyddskappa/Ändstycke för fasskena 2 product.page.accessories.products-available

Tekniska egenskaper

Antal poler

1P+N
Antal avsäkrade poler

1
Kurva

C

Läckströmstyp

A
Kapslingsklass (IP)

IP20

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Max. driftspänning (Umax)

240 V
Märkdriftspänning Ue

240 - 240 V
Överspänningskategori enligt IEC 60947-1

3
Matarspänning

AC

Märkström IN

20 A
Nominell felström Idn

30 mA
Märkström vid -25°C

22,74 A
Märkström vid -20°C

22,49 A
Märkström vid -15°C

22,24 A
Märkström vid -10°C

21,99 A
Märkström vid -5°C

21,74 A
Märkström vid 0°C

21,49 A
Märkström vid 5°C

21,24 A
Märkström vid 10°C

21 A
Märkström vid 15°C

20,75 A
Märkström vid 20°C

20,5 A
Märkström vid 25°C

20,25 A
Märkström vid 30°C

20 A
Märkström vid 35°C

19,8 A
Märkström vid 40°C

19,59 A
Märkström vid 45°C

19,39 A
Märkström vid 50°C

19,18 A
Märkström vid 55°C

18,98 A
Märkström vid 60°C

18,77 A
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare

1
Min./Max. tröskelvärde termisk utlösning vid AC drift

1,13 - 1,45 A
Driftbrytförmåga Ics AC enligt IEC 60898-1

6 kA

Effektförlust vid IN

6,60 W

Frekvens

50 - 50 Hz

Max. höjd över havet

2000 m
Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 40 °C
Förvarings-/transporttemperatur

-25 - 70 °C
Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Luftfuktighetsskydd

För alla klimat

Nominellt åtdragningsmoment nedre anslutning

2,1 - 2,1 Nm
Nominellt åtdragningsmoment övre anslutning

2,1 - 2,1 Nm
Typ av nedre anslutning på normkomponeter

BIConnect, Fasskena quickconnect

Mekanisk livsl. (elektriska omkopplingar)

2000
Mekanisk livslängd (omkopplingar)

2000

Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 16 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 25 mm²

Antal moduler

2

Höjd

94 mm
Bredd

35 mm
Djup

68 mm

catalog.pageproduct.title_sustainability.h2

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
