Shuntutlösare, Märkspänning: 230 V-415 V AC / 110 V-130 V DC MZ203 (E-nr 2108309). Passar till alla minibrytare, personskyddsbrytare och jordrdfelsbrytare på 10kA från Hager. Monteras på minibrytarens, personskyddsbrytare och jordfelsbrytarens vänstra sida. För fjärrutlösning av minibrytare (även impulsstyrd). Minibrytaren kan förses med hjälp/signalkontakt, underspännings- eller shuntutlösare.
EAN
3250614562037
E-nr.
2108309
Förp
1 st
Shuntutlösare, Märksp:230V-415VAC/110V-130VDC. Till minibrytare, PSB & JFB 10kA MZ203
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Kompatibla produkter
-
Passar till 310 tillgängliga produkter
Passar till
-
ADA960GPersonskyddbrytare, 1 polig + nolla, 6kA, C-10A 30mA, typ A med Skruvanslut.
-
MCN206Minibrytare skruvanslutning 2-polig 6A C-karakteristik 6kA
-
MCN106Minibrytare skruvanslutning 1-polig 6A C-karakteristik 6kA
-
MCS106Minibrytare QuickConnect 1-polig 6A C-karakteristik 6kA
-
MBN106Minibrytare skruvanslutning 1-polig 6A B-karakteristik 6kA
-
MBS106Minibrytare QuickConnect 1-polig 6A B-karakteristik 6kA
-
MBN116Minibrytare skruvanslutning 1-polig 16A B-karakteristik 6kA
-
NDN306Minibrytare skruvanslutning 3-polig 6A D-karakteristik 10kA
-
NDN263Minibrytare skruvanslutning 2-polig 63A D-karakteristik 10kA
-
NBN432Dvärgbrytare för industri B-kar 10kA 32A 4-pol
-
NBN425Dvärgbrytare för industri B-kar 10kA 25A 4-pol
-
NBN363Minibrytare skruvanslutning 3-polig 63A B-karakteristik 10kA
-
NBN125Minibrytare skruvanslutning 1-polig 25A B-karakteristik 10kA
-
MCS210EMinibrytare QuickConnect 2-polig 10A C-karakteristik 6kA
-
MCN104Minibrytare skruvanslutning 1-polig 4A C-karakteristik 6kA
-
MCN102Minibrytare skruvanslutning 1-polig 2A C-karakteristik 6kA
-
ADA975GPersonskyddbrytare, 1 polig + nolla, 6kA, C-25A 30mA, typ A med Skruvanslut.
-
ADA970GPersonskyddbrytare, 1 polig + nolla, 6kA, C-20A 30mA, typ A med Skruvanslut.
-
ADA966GPersonskyddbrytare, 1 polig + nolla, 6kA, C-16A 30mA, typ A med Skruvanslut.
-
ADA956GPersonskyddbrytare, 1 polig + nolla, 6kA, C-6A 30mA, typ A med Skruvanslut.
Tekniska egenskaper
Ström
-
Absorberad startström15 VA
Användningsförhållanden
-
Driftstemperatur-25 - 60 °C
Spänning
-
Styrspänning AC230 - 415 V
-
Styrspänning DC110 - 130 V
-
Typ av matarspänningAC/DC
-
Nominell isolationsspänning Ui4000 V
-
Märkdriftspänning Ue230 - 415 V
-
Märkdriftspänning i DC110 - 130 V
Dimensioner
-
Höjd83 mm
-
Bredd18 mm
-
Djup68 mm
Kapacitet
-
Antal moduler1
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild MZ203
-
Product datasheet

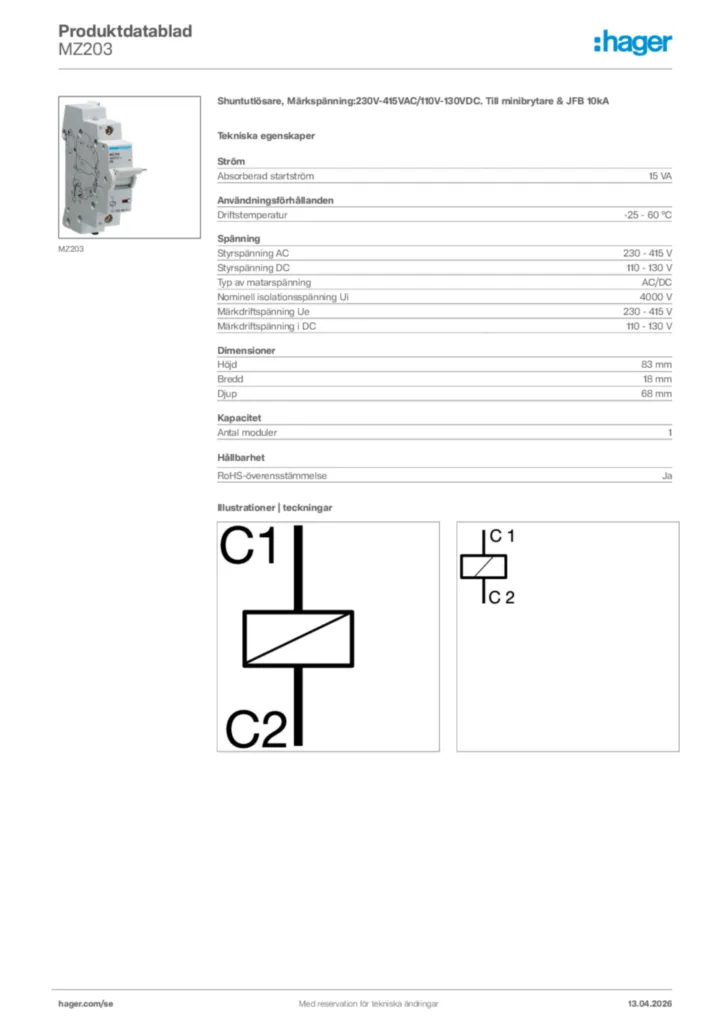

Hager Produktdatablad MZ203
