Signalkontakt 6 A/230 V AC MZ202 (E-nr 2108308). Passar till alla minibrytare, personskyddsbrytare och jordrdfelsbrytare på 10kA från Hager. Kontakten växlar vid kortslutning och överlast. Monteras på minibrytarens personskyddsbrytare och jordfelsbrytarens vänstra sida. Mmnibrytaren kan förses med hjälp/signalkontakt, underspännings- eller shuntutlösare.
EAN
3250614562020
E-nr.
2108308
Förp
1 st
Signalkontakt 6 A/230 VAC. Passar till minibrytare, PSB och JFB 10kA från Hager. MZ202
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Kompatibla produkter
-
Passar till 307 tillgängliga produkter
Passar till
-
NC263A -
MBS306Minibrytare QuickConnect 3-polig 6A B-karakteristik 6kA
-
MCN206Minibrytare skruvanslutning 2-polig 6A C-karakteristik 6kA
-
MCN106Minibrytare skruvanslutning 1-polig 6A C-karakteristik 6kA
-
MCS106Minibrytare QuickConnect 1-polig 6A C-karakteristik 6kA
-
MBN106Minibrytare skruvanslutning 1-polig 6A B-karakteristik 6kA
-
MBS106Minibrytare QuickConnect 1-polig 6A B-karakteristik 6kA
-
NDN306Minibrytare skruvanslutning 3-polig 6A D-karakteristik 10kA
-
NDN263Minibrytare skruvanslutning 2-polig 63A D-karakteristik 10kA
-
NBN432Dvärgbrytare för industri B-kar 10kA 32A 4-pol
-
NBN425Dvärgbrytare för industri B-kar 10kA 25A 4-pol
-
ADA956GPersonskyddbrytare, 1 polig + nolla, 6kA, C-6A 30mA, typ A med Skruvanslut.
-
NBN363Minibrytare skruvanslutning 3-polig 63A B-karakteristik 10kA
-
NBN125Minibrytare skruvanslutning 1-polig 25A B-karakteristik 10kA
-
MCS210EMinibrytare QuickConnect 2-polig 10A C-karakteristik 6kA
-
MCN104Minibrytare skruvanslutning 1-polig 4A C-karakteristik 6kA
-
MCN102Minibrytare skruvanslutning 1-polig 2A C-karakteristik 6kA
-
ADA975GPersonskyddbrytare, 1 polig + nolla, 6kA, C-25A 30mA, typ A med Skruvanslut.
-
ADA970GPersonskyddbrytare, 1 polig + nolla, 6kA, C-20A 30mA, typ A med Skruvanslut.
-
ADA966GPersonskyddbrytare, 1 polig + nolla, 6kA, C-16A 30mA, typ A med Skruvanslut.
Tekniska egenskaper
Elektrisk ström
-
Märkström6 A
Kapacitet
-
Antal moduler0,50
Anslutning
-
AnslutningstypSkruvterminal
-
Typ av monteringKlickmontage
-
Anslutningstyp1NC+1NO
-
Area flexibel ledare6 mm²
-
Area solid ledare10 mm²
Spänning
-
Nominell isolationsspänning Ui4000 V
-
MatarspänningAC
Användningsförhållanden
-
Driftstemperatur-25 - 60 °C
-
Förvarings-/transporttemperatur-40 - 80 °C
Uthållighet
-
Mekanisk livslängd (omkopplingar)12000
-
Mekanisk livsl. (elektriska omkopplingar)6000
Ström
-
Total effektförlust vid nominell märkström0,20 W
Dimensioner
-
Bredd9 mm
-
Djup68 mm
Utrustning
-
Antal INV-kontakter0
-
Antal NC-kontakter1
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild MZ202
-

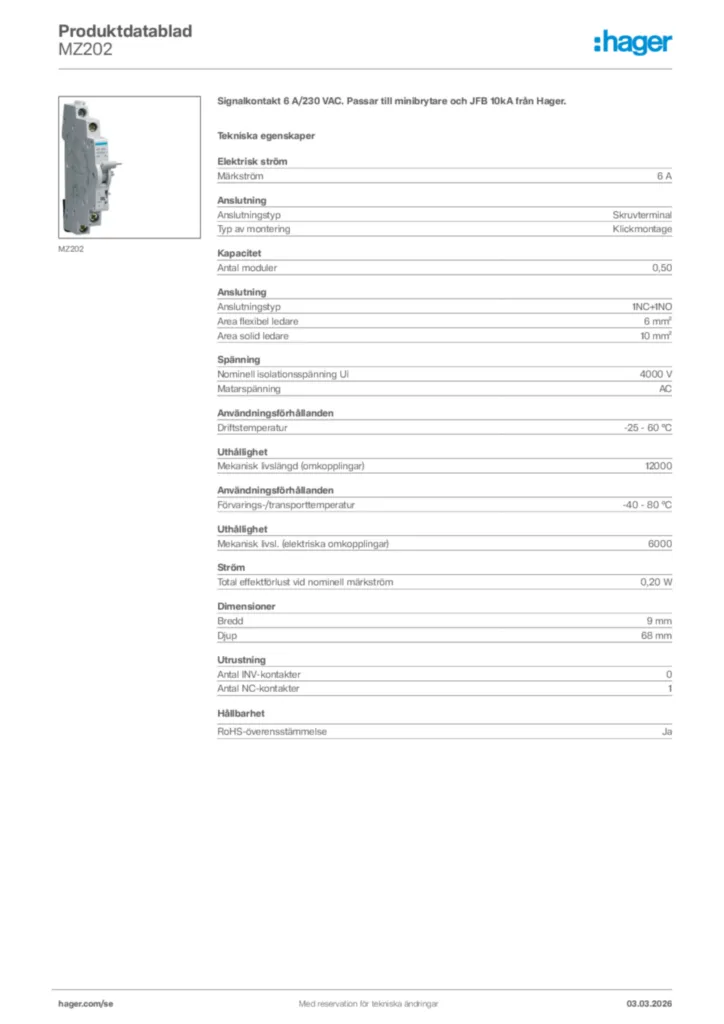

Product datasheet
Hager Produktdatablad MZ202
Signalkontakt 6 A/230 VAC. Passar till minibrytare och JFB 10kA från Hager.
PDF -
Installationshandbok
Notice Auxiliaire de signalisation MZ202
Installationshandbok cs-CZ, en-GB, es-ES, fr-FR, de-DE, it-IT, pt-PT 2015-04-07
PDF698,03 kB -
Tekniska broschyrer
DIN nya norm
Säkerhetstänkande med QuickConnect
PDF2,29 MB
Jordfelsbrytare
Säkerhet i alla installationer
PDF7,87 MB
Säkra hem och arbetsplatser
Personskyddsbrytare ökar säkerheten vid elfel
PDF2,24 MB -
Teknisk bilaga (flera produkter)
Teknisk bilaga (flera produkter) sv-SE 2012-07-17
PDF195,55 kB -
Produktdatablad
UK_PD_TDS_CIRCUITBREAKERAUXILLIARIES.pdf
Technical data sheet including characteristics for circuit breaker auxiliaries.
PDF97,81 kB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2022-04-26
PDF182,48 kB
Declaration
EU-försäkran (DoC) International 2022-04-26
PDF223,50 kB
