Normkomponenter

Minibrytare skruvanslutning 3-polig 6A D-karakteristik 10kA NDN306

Name: NDN306
Brand: Hager
SKU: NDN3064

Minibrytare (fd dvärgbrytare) 3-polig med skruvanslutning NDN306 (E-nr:2107293) 6A, D-karakteristik med en brytförmåga på 10kA. Dubbelanslutning för matning, en för fasskena samt en för kablar. Detta ger en säker anslutning. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. Finns med B-, C- och D-karakteristik samt 1-3 poler/1-3 moduler. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.

EAN

3250614611735

E-nr.

2107293

Förp

4 St

Köp hos din grossist

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

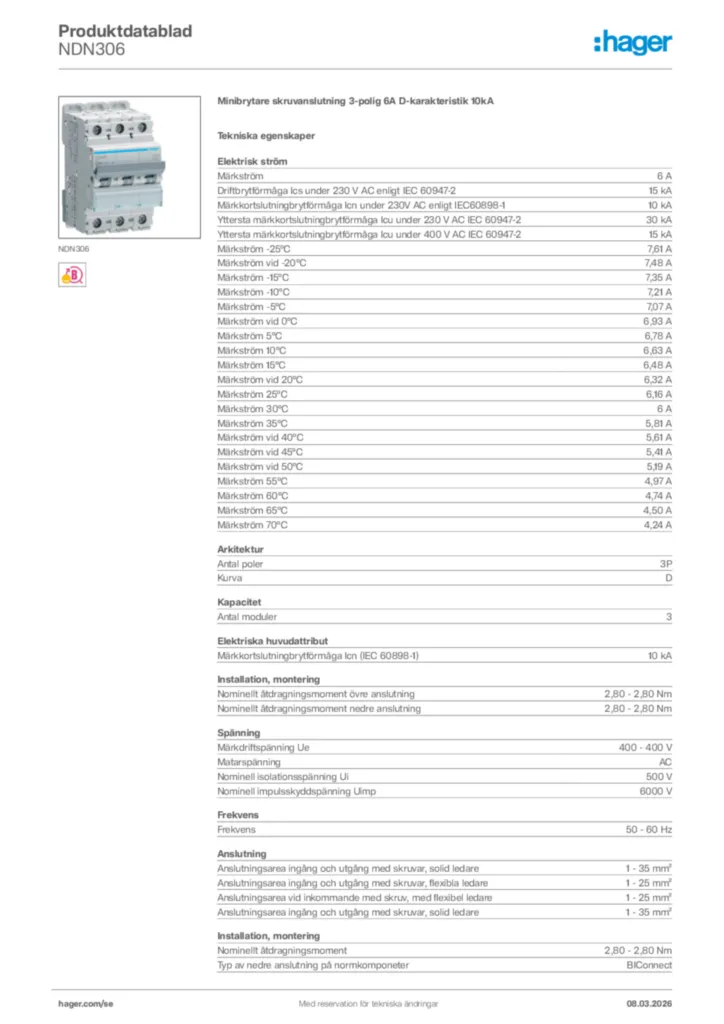

Produktdatablad

Komplettera ditt system

Funktioner för låsning 1 tillgängliga produkter
Underspänningsutlösare 1 tillgängliga produkter
Shuntutlösning 1 tillgängliga produkter
Fasskena till modulkomponenter 4 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Skyddskappa/Ändstycke för fasskena 1 tillgängliga produkter

Tekniska egenskaper

Märkström

6 A
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2

15 kA
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-1

10 kA
Yttersta märkkortslutningbrytförmåga Icu under 230 V AC IEC 60947-2

30 kA
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2

15 kA
Märkström -25°C

7,61 A
Märkström vid -20°C

7,48 A
Märkström -15°C

7,35 A
Märkström -10°C

7,21 A
Märkström -5°C

7,07 A
Märkström vid 0°C

6,93 A
Märkström 5°C

6,78 A
Märkström 10°C

6,63 A
Märkström 15°C

6,48 A
Märkström vid 20°C

6,32 A
Märkström 25°C

6,16 A
Märkström 30°C

6 A
Märkström 35°C

5,81 A
Märkström vid 40°C

5,61 A
Märkström vid 45°C

5,41 A
Märkström vid 50°C

5,19 A
Märkström 55°C

4,97 A
Märkström 60°C

4,74 A
Märkström 65°C

4,50 A
Märkström 70°C

4,24 A

Antal poler

3P
Kurva

D

Antal moduler

3

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

10 kA

Nominellt åtdragningsmoment övre anslutning

2,80 - 2,80 Nm
Nominellt åtdragningsmoment nedre anslutning

2,80 - 2,80 Nm
Nominellt åtdragningsmoment

2,80 - 2,80 Nm
Typ av nedre anslutning på normkomponeter

BIConnect
Typ av övre anslutning på normkomponeter

Skruvanslutning
360 graders monteringsposition möjlig

Ja

Märkdriftspänning Ue

400 - 400 V
Matarspänning

AC
Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

6000 V

Frekvens

50 - 60 Hz

Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 25 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Anslutningstyp

Skruvterminal
Övre anslutning för normkomponter

Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint

AT_GridDistance

60 mm

Kapslingsklass (IP)

IP20

Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Driftstemperatur

-25 - 70 °C

Total effektförlust vid nominell märkström

4,06 W

Mekanisk livsl. (elektriska omkopplingar)

4000
Mekanisk livslängd (omkopplingar)

20000

Höjd

83 mm
Bredd

52,50 mm
Djup

70 mm
