Minibrytare QuickConnect 1-polig 6A C-karakteristik 6kA MCS106

Name: MCS106
Brand: Hager
SKU: MCS106

Minibrytare (fd dvärgbrytare) 1-polig med QuickConnect MCS106 (E-nr:2106500) 6A, C-karakteristik med en brytförmåga på 6kA. Marknadens säkraste snabbanslutning QuickConnect sparar installationstid och ger en konstant fjäderbelastning som inte behöver efterdras. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. Finns med B och C-karakteristik samt 1-3 poler/1-3 moduler. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.

EAN

3250614315152

E-nr.

2106500

Förp

12 St

Köp hos din grossist

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

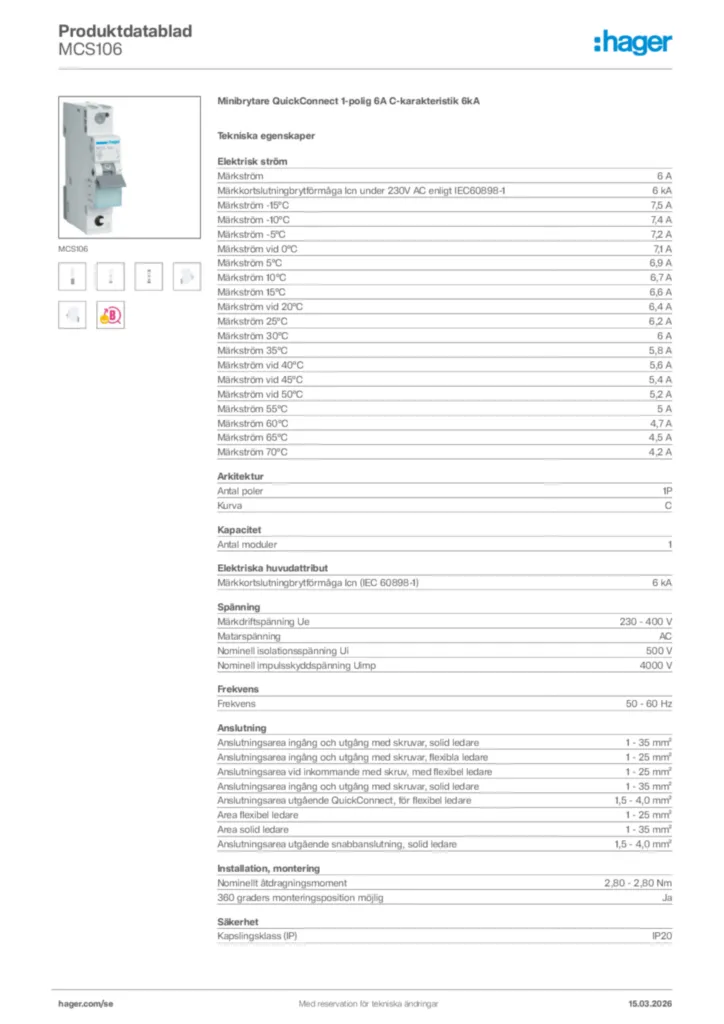

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Mekaniska tillbehör 1 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Shuntutlösning 2 tillgängliga produkter
Underspänningsutlösare 2 tillgängliga produkter
Funktioner för låsning 1 tillgängliga produkter

Tekniska egenskaper

Märkström

6 A
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-1

6 kA
Märkström -15°C

7,5 A
Märkström -10°C

7,4 A
Märkström -5°C

7,2 A
Märkström vid 0°C

7,1 A
Märkström 5°C

6,9 A
Märkström 10°C

6,7 A
Märkström 15°C

6,6 A
Märkström vid 20°C

6,4 A
Märkström 25°C

6,2 A
Märkström 30°C

6 A
Märkström 35°C

5,8 A
Märkström vid 40°C

5,6 A
Märkström vid 45°C

5,4 A
Märkström vid 50°C

5,2 A
Märkström 55°C

5 A
Märkström 60°C

4,7 A
Märkström 65°C

4,5 A
Märkström 70°C

4,2 A

Antal poler

1P
Kurva

C

Antal moduler

1

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Märkdriftspänning Ue

230 - 400 V
Typ av matarspänning

AC
Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V

Frekvens

50 - 60 Hz

Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 25 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Anslutningsarea utgående QuickConnect, för flexibel ledare

1,5 - 4,0 mm²
Area flexibel ledare

1 - 25 mm²
Area solid ledare

1 - 35 mm²
Anslutningsarea utgående snabbanslutning, solid ledare

1,5 - 4,0 mm²
Anslutningstyp

quickconnect
Övre anslutning för normkomponter

Anpassad anslutningsplint

Nominellt åtdragningsmoment

2,80 - 2,80 N
360 graders monteringsposition möjlig

Ja

Kapslingsklass (IP)

IP20

Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Energibegränsningsklass I²t

3
Luftfuktighetsskydd

För alla klimat
Driftstemperatur

-25 - 70 °C

Total effektförlust vid nominell märkström

1,30 W

Höjd

83,40 mm
Bredd

17,50 mm
Djup

70 mm

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
