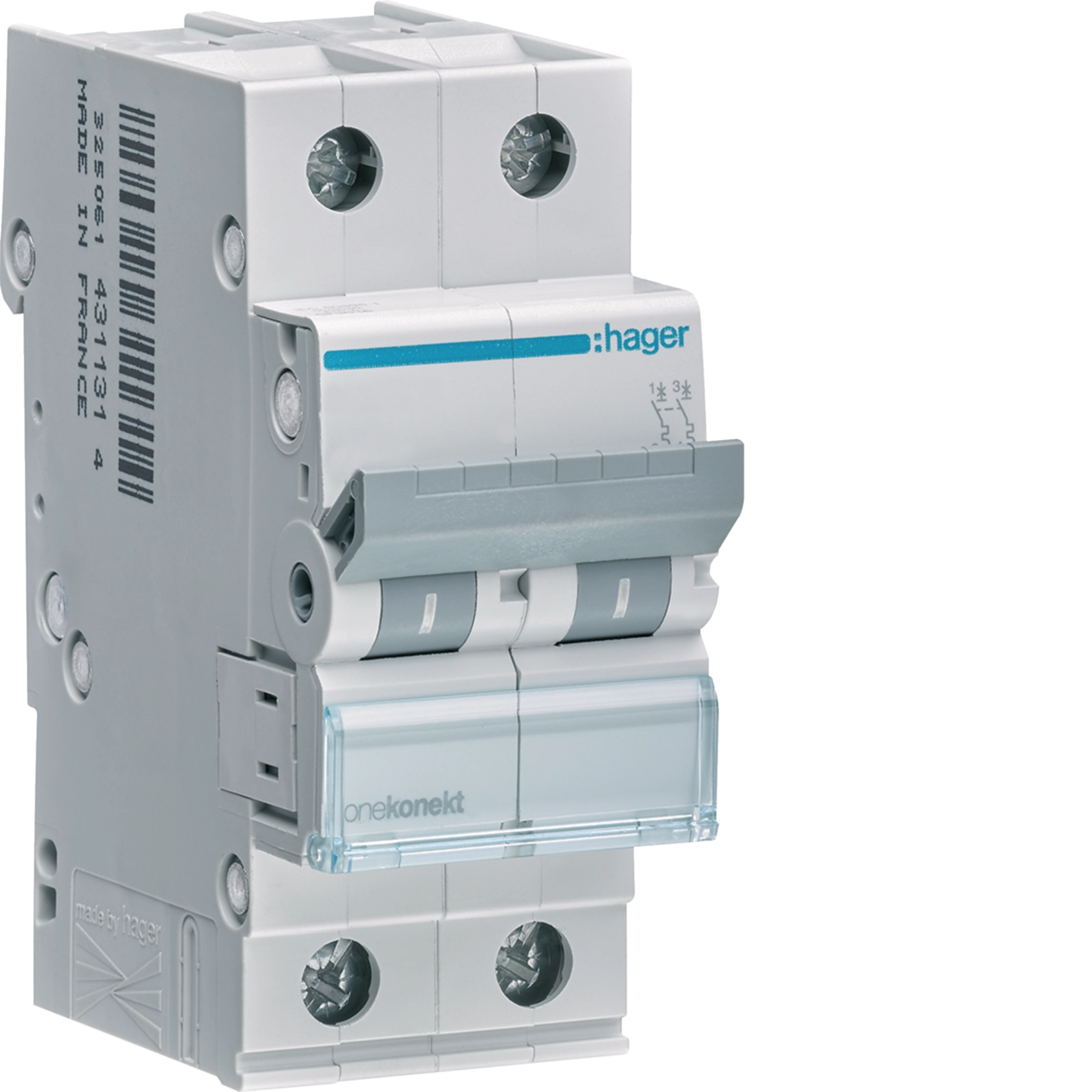

Minibrytare skruvanslutning 2-polig 6A C-karakteristik 6kA MCN206
Minibrytare (fd dvärgbrytare) 2-polig med skruvanslutning MCN206 (E-nr:2106253) 6A, C-karakteristik med en brytförmåga på 6kA. Dubbelanslutning för matning, en för fasskena samt en för kablar. Detta ger en säker anslutning. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. Finns med B- och C-karakteristik samt 1-3 poler/1-3 moduler. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.
EAN
3250614311277
E-nr.
2106253
Förp
6 St
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 1 tillgängliga produkter -
Hjälp/Signalkontakt 2 tillgängliga produkter -
Shuntutlösning 2 tillgängliga produkter -
Underspänningsutlösare 2 tillgängliga produkter -
Funktioner för låsning 1 tillgängliga produkter -
Se mer 3 andra tillgängliga produkter
Komplettera ditt system

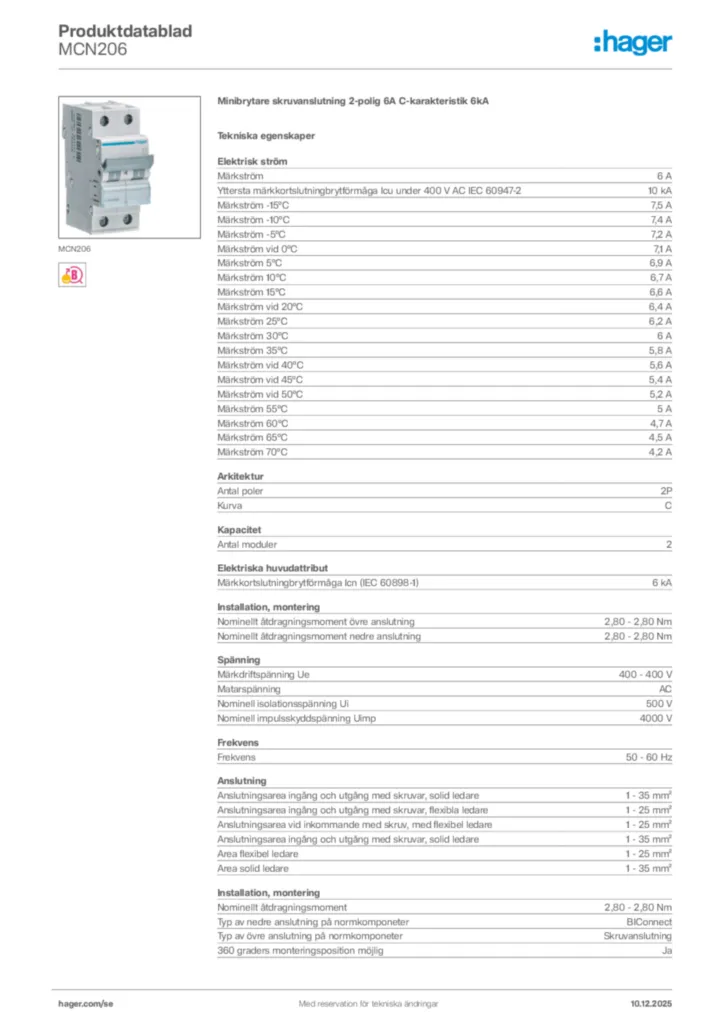

Tekniska egenskaper
Elektrisk ström
-
Märkström6 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-210 kA
-
Märkström -15°C7,5 A
-
Märkström -10°C7,4 A
-
Märkström -5°C7,2 A
-
Märkström vid 0°C7,1 A
-
Märkström 5°C6,9 A
-
Märkström 10°C6,7 A
-
Märkström 15°C6,6 A
-
Märkström vid 20°C6,4 A
-
Märkström 25°C6,2 A
-
Märkström 30°C6 A
-
Märkström 35°C5,8 A
-
Märkström vid 40°C5,6 A
-
Märkström vid 45°C5,4 A
-
Märkström vid 50°C5,2 A
-
Märkström 55°C5 A
-
Märkström 60°C4,7 A
-
Märkström 65°C4,5 A
-
Märkström 70°C4,2 A
Arkitektur
-
Antal poler2P
-
KurvaC
Kapacitet
-
Antal moduler2
Elektriska huvudattribut
-
Märkkortslutningbrytförmåga Icn (IEC 60898-1)6 kA
Installation, montering
-
Nominellt åtdragningsmoment övre anslutning2,80 - 2,80 N
-
Nominellt åtdragningsmoment nedre anslutning2,80 - 2,80 N
-
Nominellt åtdragningsmoment2,80 - 2,80 N
-
Typ av nedre anslutning på normkomponeterBIConnect
-
Typ av övre anslutning på normkomponeterSkruvanslutning
-
360 graders monteringsposition möjligJa
Spänning
-
Märkdriftspänning Ue400 - 400 V
-
Typ av matarspänningAC
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
Frekvens
-
Frekvens50 - 60 Hz
Anslutning
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35 mm²
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1 - 25 mm²
-
Anslutningsarea vid inkommande med skruv, med flexibel ledare1 - 25 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 35 mm²
-
Area flexibel ledare1 - 25 mm²
-
Area solid ledare1 - 35 mm²
-
AnslutningstypSkruvterminal
-
Övre anslutning för normkomponterAnpassad anslutningsplint
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
Säkerhet
-
Kapslingsklass (IP)IP20
Användningsförhållanden
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-22
-
Energibegränsningsklass I²t3
-
LuftfuktighetsskyddFör alla klimat
-
Driftstemperatur-25 - 70 °C
Ström
-
Total effektförlust vid nominell märkström2,50 W
Dimensioner
-
Höjd83 mm
-
Bredd35 mm
-
Djup70 mm
