Personskyddbrytare, 1 polig + nolla, 6kA, C-6A 30mA, typ A med Skruvanslut. ADA956G
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 1 tillgängliga produkter
-
Hjälp/Signalkontakt 2 tillgängliga produkter
-
Shuntutlösning 2 tillgängliga produkter
-
Underspänningsutlösare 2 tillgängliga produkter
-
Hänglås 1 tillgängliga produkter
-
Se mer 8 andra tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
-
Antal poler1P+N
-
KurvaC
-
Märkström6
-
Nominell felström Idn30
-
Märkström -25°C7,20
-
Märkström -20°C7,10
-
Märkström -15°C7
-
Märkström -10°C6,90
-
Märkström -5°C6,80
-
Märkström 0°C6,70
-
Märkström 5°C6,60
-
Märkström 10°C6,50
-
Märkström 15°C6,40
-
Märkström 20°C6,20
-
Märkström 25°C6,10
-
Märkström 30°C6
-
Märkström 35°C5,90
-
Märkström 40°C5,80
-
Märkström 50°C5,60
-
Märkström 55°C5,50
-
Märkström 60°C5,40
-
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare1
-
Korrektionsfaktor för 3 och mer bedvid varandra monterade dvärgbrytare0,95
-
Korrektionsfaktor för 4 och 5 bredvid varandra monterade dvärgbrytare0,90
-
Korrektionsfaktor för 6 och mer bedvid varandra monterade dvärgbrytare0,85
-
Min./Max. tröskelvärde termisk utlösning vid AC drift1,13 - 1,45
-
LäckströmstypA
-
Kapslingsklass (IP)IP20
-
Nominell kortslutningsbrytkapacitet Icn AC enligt IEC 60898-16
-
Nominell isolationsspänning Ui500
-
Nominell impulsskyddspänning Uimp4000
-
Max. driftspänning (Umax)240
-
Märkdriftspänning Ue240 - 240
-
Överspänningskategori enligt IEC 60947-13
-
Total effektförlust vid nominell märkström1,90
-
Frekvens50 - 50
-
Höjd2000
-
Energibegränsningsklass I²t3
-
Driftstemperatur-25 - 40
-
Förvarings-/transporttemperatur-25 - 70
-
Mekanisk livsl. (elektriska omkopplingar)2000
-
Mekanisk livslängd (omkopplingar)2000
-
Anslutning/anslutningstypSkruvterminal
-
Area flexibel ledare1 - 16 mm²
-
Area solid ledare1 - 25 mm²
-
Anslutningsarea vid inkommande med skruv, med flexibel ledare1 - 16
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 25
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1 - 16
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 25
-
Nominellt åtdragningsmoment2,10 - 2,10
-
Typ av övre anslutning på normkomponeterSkruvanslutning
-
Typ av nedre anslutning på normkomponeterBIConnect
-
Antal moduler2
-
Höjd83
-
Bredd35
-
Djup68
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-

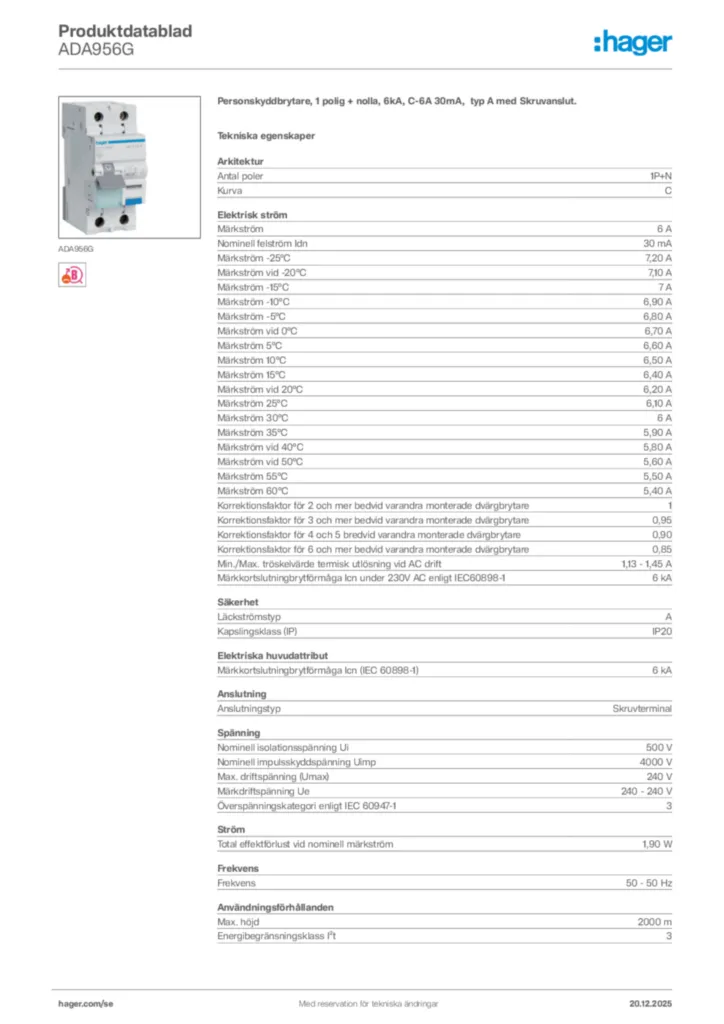

Produktbild
