Personskyddbrytare, 1 polig med nolla, 6A B-karakteristik, 10kA, 30mA, typ A ADA506D
Personskyddsbrytare ADA506D (E-nr:2163842) även kallad personskyddsautomat är en kombination av jordfelsbrytare och dvärgbrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. Personskyddsbrytaren är på 6A med B-karakterisk och har en brytförmåga på 10kA samt en felström på 30mA. Den har ett 1-poligt termisktskydd med en 2-polig brytning. En allpolig och säker brytning vid: Jordfelsström i anläggningen, Överlast, Kortslutning.
EAN
3250611067733
E-nr.
2163842
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Valfria tillbehör
-
Sammankopplingsledare 4 tillgängliga produkter -
Mekaniska tillbehör 1 tillgängliga produkter -
Hjälp/Signalkontakt 2 tillgängliga produkter -
Shuntutlösning 2 tillgängliga produkter -
Underspänningsutlösare 2 tillgängliga produkter -
Se mer 7 andra tillgängliga produkter
Komplettera ditt system
-
KDN263AFasskena 2-fas , 10mm², 12 moduler långFör QuickConnect och skruvanslutning.
-
KDN263BFasskena 2-fas, 10mm² , 57 moduler / 1 meter lång. Passar både QuickConnect-dvär
-
KDN451DFasskena 4-poliga, 16mm², För 6 personskyddsbrytare 4-polig, L1+N,L2+N,L3+N,12m
-
KDN451EFasskena 4-poliga, 16mm², För personskyddsbrytare 4-polig, L1+N,L2+N,L3+N,54m
Tekniska egenskaper
Arkitektur
-
Antal poler1P+N
-
KurvaB
Säkerhet
-
LäckströmstypA
-
Kapslingsklass (IP)IP2X
Elektriska huvudattribut
-
Märkkortslutningbrytförmåga Icn (IEC 60898-1)10 kA
Installation, montering
-
Nominellt åtdragningsmoment nedre anslutning2,10 - 2,10 N
-
Nominellt åtdragningsmoment övre anslutning2,10 - 2,10 N
-
Nominellt åtdragningsmoment2,10 - 2,10 N
-
Typ av övre anslutning på normkomponeterSkruvanslutning
-
Typ av nedre anslutning på normkomponeterBIConnect
Spänning
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
-
Max. driftspänning (Umax)240 V
-
Märkdriftspänning Ue240 - 240 V
-
Överspänningskategori enligt IEC 60947-13
-
Typ av matarspänningAC
Elektrisk ström
-
Märkström6 A
-
Nominell felström Idn30 mA
-
Märkström -25°C7,20 A
-
Märkström vid -20°C7,10 A
-
Märkström -15°C7 A
-
Märkström -10°C6,90 A
-
Märkström -5°C6,80 A
-
Märkström vid 0°C6,70 A
-
Märkström 5°C6,60 A
-
Märkström 10°C6,50 A
-
Märkström 15°C6,40 A
-
Märkström vid 20°C6,20 A
-
Märkström 25°C6,10 A
-
Märkström 30°C6 A
-
Märkström 35°C5,90 A
-
Märkström vid 40°C5,80 A
-
Märkström vid 45°C5,70 A
-
Märkström vid 50°C5,60 A
-
Märkström 55°C5,50 A
-
Märkström 60°C5,40 A
-
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare1
-
Min./Max. tröskelvärde termisk utlösning vid AC drift1,13 - 1,45 A
-
Korrektionsfaktor för 3 och mer bedvid varandra monterade dvärgbrytare0,95
-
Korrektionsfaktor för 4 och 5 bredvid varandra monterade dvärgbrytare0,90
-
Korrektionsfaktor för 6 och mer bedvid varandra monterade dvärgbrytare0,85
-
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-110 kA
-
Driftbrytförmåga Ics AC enligt IEC 60898-17,50 kA
Ström
-
Total effektförlust vid nominell märkström1,90 W
Frekvens
-
Frekvens50 - 50 Hz
Användningsförhållanden
-
Max. höjd2000 m
-
Energibegränsningsklass I²t3
-
Driftstemperatur-25 - 40 °C
-
Förvarings-/transporttemperatur-25 - 70 °C
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-22
-
LuftfuktighetsskyddFör alla klimat
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)2000
-
Mekanisk livslängd (omkopplingar)2000
Anslutning
-
AnslutningstypSkruvterminal
-
Area flexibel ledare1 - 16 mm²
-
Area solid ledare1 - 25 mm²
-
Anslutningsarea vid inkommande med skruv, med flexibel ledare1 - 16 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 25 mm²
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1 - 16 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 25 mm²
Kapacitet
-
Antal moduler2
Dimensioner
-
Höjd83 mm
-
Bredd35 mm
-
Djup68 mm
Kompatibilitet
-
Passar DIN-skenaJa
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild ADA506D
-

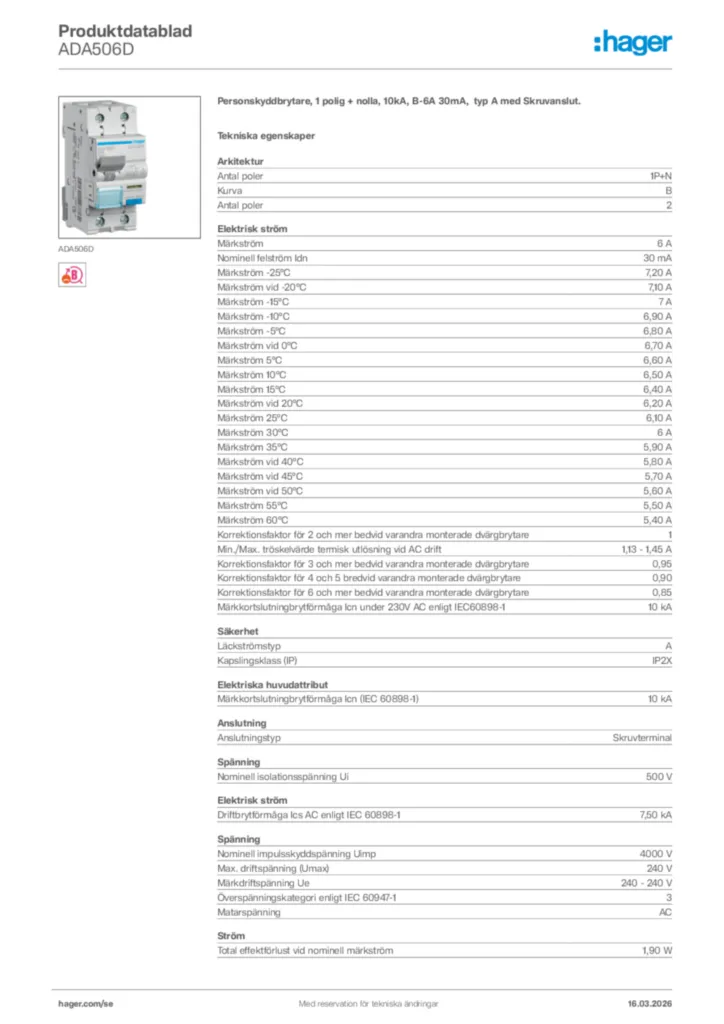

Installationshandbok
