ADS960D - Personskyddbrytare QC 1 polig med nolla, 10A C-karakteristik, 6kA, 30mA, typ A

Normkomponenter

Personskyddbrytare QC 1 polig med nolla, 10A C-karakteristik, 6kA, 30mA, typ A ADS960D

Name: ADS960D
Brand: Hager
SKU: ADS960D

Personskyddsbrytare med snabbanslutning QuickConnect ADS960D (E-nr:2163634) även kallad personskyddsautomat är en kombination av jordfelsbrytare och dvärgbrytare som förhindrar och skyddar mot tex överström, överhettning/brand och elektriska fel som kan leda till personskador. Personskyddsbrytaren är på 10A med C-karakterisk och har en brytförmåga på 6kA samt en felström på 30mA. Den har ett 1-poligt termisktskydd med en 2-polig brytning.

EAN

3250611068204

E-nr.

2163634

Förp

1 st

Köp hos din grossist

Lägg till i en lista

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

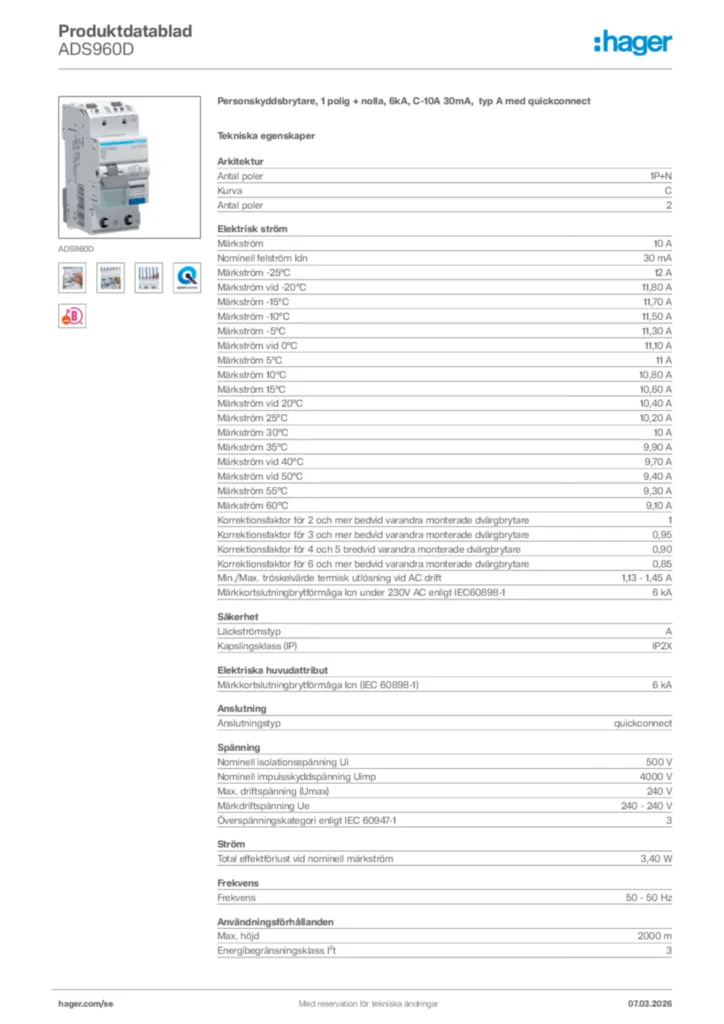

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Sammankopplingsledare 4 tillgängliga produkter
Hjälp/Signalkontakt 2 tillgängliga produkter
Shuntutlösning 2 tillgängliga produkter
Underspänningsutlösare 2 tillgängliga produkter
Fasskena till modulkomponenter 4 tillgängliga produkter
Se mer 2 andra tillgängliga produkter

Tekniska egenskaper

Antal poler

1P+N
Kurva

C

Märkström

10 A
Nominell felström Idn

30 mA
Märkström -25°C

12 A
Märkström vid -20°C

11,80 A
Märkström -15°C

11,70 A
Märkström -10°C

11,50 A
Märkström -5°C

11,30 A
Märkström vid 0°C

11,10 A
Märkström 5°C

11 A
Märkström 10°C

10,80 A
Märkström 15°C

10,60 A
Märkström vid 20°C

10,40 A
Märkström 25°C

10,20 A
Märkström 30°C

10 A
Märkström 35°C

9,90 A
Märkström vid 40°C

9,70 A
Märkström vid 50°C

9,40 A
Märkström 55°C

9,30 A
Märkström 60°C

9,10 A
Korrektionsfaktor för 2 och mer bedvid varandra monterade dvärgbrytare

1
Korrektionsfaktor för 3 och mer bedvid varandra monterade dvärgbrytare

0,95
Korrektionsfaktor för 4 och 5 bredvid varandra monterade dvärgbrytare

0,90
Korrektionsfaktor för 6 och mer bedvid varandra monterade dvärgbrytare

0,85
Min./Max. tröskelvärde termisk utlösning vid AC drift

1,13 - 1,45 A
Märkkortslutningbrytförmåga Icn under 230V AC enligt IEC60898-1

6 kA

Läckströmstyp

A
Kapslingsklass (IP)

IP2X

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V
Max. driftspänning (Umax)

240 V
Märkdriftspänning Ue

240 - 240 V
Överspänningskategori enligt IEC 60947-1

3

Total effektförlust vid nominell märkström

3,40 W

Frekvens

50 - 50 Hz

Max. höjd

2000 m
Energibegränsningsklass I²t

3
Driftstemperatur

-25 - 40 °C
Förvarings-/transporttemperatur

-25 - 70 °C

Mekanisk livsl. (elektriska omkopplingar)

2000
Mekanisk livslängd (omkopplingar)

2000

Anslutningstyp

quickconnect
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1,5 - 4,0 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1,5 - 4,0 mm²
Anslutningsarea vid utgående med skruv, med flexibel ledare

1 - 16 mm²
Anslutningsarea vid utgående med skruv, solid ledare

1 - 25 mm²

Nominellt åtdragningsmoment

2,1 - 2,1 N
Typ av övre anslutning på normkomponeter

quickconnect
Typ av nedre anslutning på normkomponeter

BIConnect, Fasskena quickconnect

Antal moduler

2

Höjd

94 mm
Bredd

35 mm
Djup

68 mm

Passar DIN-skena

Ja

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
