Interruptores e aparelhos de proteção

Disjuntor P250 Energy 4P-4D 250A 85kA HST251NR

Name: HST251NR
Brand: Hager
SKU: HST251NR20
Price: 1830.78 EUR

EAN

3250613239251

Quantidade

1 Uni.

Grupo

Preço

1 830,78 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

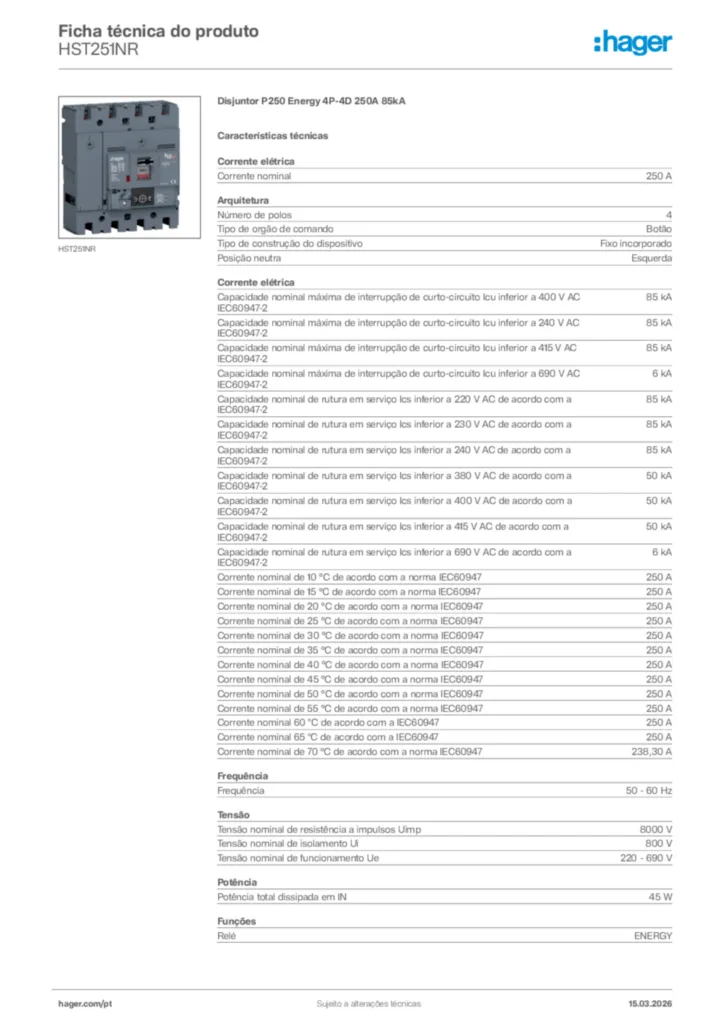

Descarregar ficha técnica

Complete seu sistema

Sob tensão da bobina 8 produtos disponíveis
Disparador de tensão 5 produtos disponíveis
Bloco de contacto auxiliar 7 produtos disponíveis
Adaptador de cabos auxiliares 3 produtos disponíveis
Funções de ligação 8 produtos disponíveis
Acessórios elétricos para componentes de baixa tensão 1 produtos disponíveis

Características técnicas

Corrente nominal

250 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

85 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-2

85 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 415 V AC IEC60947-2

85 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 690 V AC IEC60947-2

6 kA
Capacidade nominal de rutura em serviço Ics inferior a 220 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 240 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 380 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 415 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal de rutura em serviço Ics inferior a 690 V AC de acordo com a IEC60947-2

6 kA
Corrente nominal de 10 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 15 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 20 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 25 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 30 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 35 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 40 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 45 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 50 °C de acordo com a norma IEC60947

250 A
Corrente nominal de 55 °C de acordo com a norma IEC60947

250 A
Corrente nominal 60 ºC de acordo com a IEC60947

250 A
Corrente nominal 65 ºC de acordo com a IEC60947

250 A
Corrente nominal de 70 °C de acordo com a norma IEC60947

238,30 A

Número de polos

4
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Esquerda

Frequência

50 - 60 Hz

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

800 V
Tensão nominal de funcionamento Ue

220 - 690 V

Relé

ENERGY

Potência total dissipada em IN

45 W

N.º de manobras elétricas em ciclos

10000
N.º de manobras mecânicas

40000

Binário de aperto nominal

12 - 12 Nm
Posição de montagem/ligação

Frente

Índice de proteção IP

IP4X

Secção transversal de condutor flexível

35 - 150 mm²
Secção transversal de condutor rígido

35 - 185 mm²

Bloqueável

Sim

Material do cabo

Cobre, Alumínio

Compatível com Dispositivo Diferencial Bloco Diferencial

Sim
Adequado para calha DIN

Não
Adequado para caixa de distribuição

Sim

Altura

165 mm
Largura

140 mm
Profundidade

97 mm

Faixa de configuração de disparo em curto-circuito com atraso de curta duração

150 - 2500 A

Proteção contra sobrecarga de longa duração (ltd): atraso (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Proteção de curta duração (std): corrente (lsd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Proteção de curta duração (std): atraso (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Proteção instantânea (li): coeficiente de ajuste do mostrador

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11
