EAN

3250613141813

Quantidade

1 Uni.

Grupo

Disjuntores de caixa moldada

Disjuntor P250 Energy 3P-3D 100A 50kA HMT100NR

Name: HMT100NR
Brand: Hager
SKU: HMT100NR20
Price: 1151.23 EUR

Preço

1 151,23 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

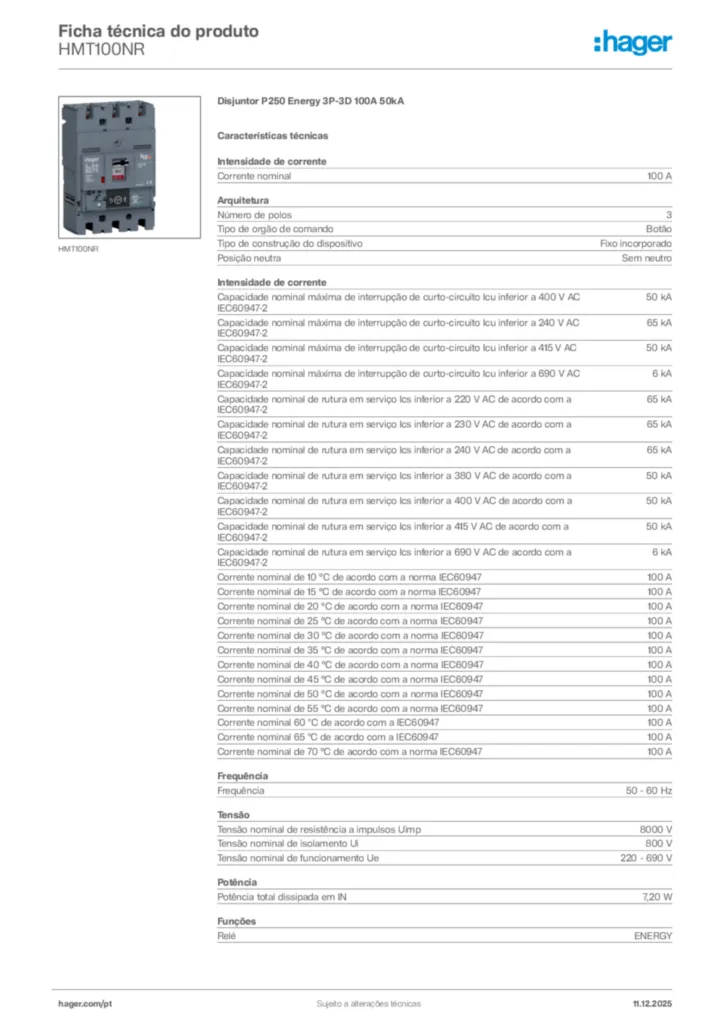

Descarregar ficha técnica

Complete seu sistema

Disparador de tensão 5 produtos disponíveis
Puxador de acoplamento da porta 1 produtos disponíveis
Manípulo para disjuntor de potência MCCB 1 produtos disponíveis
Sob tensão da bobina 8 produtos disponíveis
Fonte de alimentação DC 1 produtos disponíveis
Funções de ligação 7 produtos disponíveis

Características técnicas

Corrente nominal IN

100 A
Pdc limite em c.a. 400V (EN 60947-2)

50 kA
Pdc limite em c.a. 240V (EN 60947-2)

65 kA
Pdc limite em c.a. 415V (EN 60947-2)

50 kA
Pdc limite em c.a. 690V (EN 60947-2)

6 kA
Capacidade nominal de quebra de serviço ICS abaixo de 220 V AC de acordo com a norma IEC 60947-2

65 kA
Capacidade nominal de rutura em serviço (Ics) abaixo de 230 V CA, de acordo com a norma IEC 60947-2

65 kA
Capacidade nominal de rutura em serviço (Ics) abaixo de 240 V CA, de acordo com a norma IEC 60947-2

65 kA
Capacidade nominal de quebra de serviço ICS abaixo de 380 V AC de acordo com a norma IEC 60947-2

50 kA
Capacidade nominal de quebra de serviço ICS abaixo de 400 V AC de acordo com a norma IEC 60947-2

50 kA
Capacidade nominal de quebra de serviço ICS abaixo de 415 V AC de acordo com a norma IEC 60947-2

50 kA
Capacidade nominal de quebra de serviço ICS abaixo de 690 V AC de acordo com a norma IEC 60947-2

6 kA
Corrente nominal a 10°C de acordo com IEC 60947

100 A
Corrente nominal a 15°C de acordo com IEC 60947

100 A
Corrente nominal a 20°C de acordo com IEC 60947

100 A
Corrente nominal a 25°C de acordo com IEC 60947

100 A
Corrente nominal a 30°C de acordo com IEC 60947

100 A
Corrente nominal a 35 ºC de acordo com a norma IEC 60947

100 A
Corrente nominal a 40 ºC de acordo com a norma IEC 60947

100 A
Corrente nominal a 45°C de acordo com IEC 60947

100 A
Corrente nominal a 50°C de acordo com IEC 60947

100 A
Corrente nominal a 55°C de acordo com IEC 60947

100 A
Corrente nominal a 60 ºC de acordo com a norma IEC 60947

100 A
Corrente nominal a 65°C de acordo com IEC 60947

100 A
Corrente nominal a 70°C de acordo com IEC 60947

100 A

Número de polos

3
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Sem neutro

Frequência

50 - 60 Hz

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

800 V
Tensão nominal de funcionamento Ue

220 - 690 V

Unidade de disparo

ENERGY

Perda de potência na entrada IN

7,20 W

N.º de manobras elétricas em ciclos

10000
N.º de manobras mecânicas

40000

Binário de aperto nominal

12 - 12 Nm
Posição de montagem/ligação

Frente

Classe de proteção de entrada (IP)

IP4X

Secção transversal de condutor flexível

35 - 150 mm²
Secção transversal de condutor rígido

35 - 185 mm²

Bloqueável

Sim

Material do cabo

Cobre, Alumínio

Compatível com Dispositivo Diferencial Bloco Diferencial

Não
Adequado para calha DIN

Não
Adequado para caixa de distribuição

Sim

Está a gerar dados

Sim
Tipos de dados

Alarmes, Informação básica, Gestão de energia do dispositivo, Medição elétrica, Medição elétrica detalhada, Diagnósticos gerais, Diagnóstico de rede, Modo operacional, Diagnóstico de software
Formatos de dados

MODBUS (RTU)
Volume de dados diário estimado

< 1 KB
Geração de dados em tempo real

Não
Dados armazenados no dispositivo

Não

Altura

165 mm
Largura

105 mm
Profundidade

97 mm

Faixa de configuração de disparo em curto-circuito com atraso de curta duração

60 - 1000 A

Proteção contra sobrecarga de longa duração (ltd): atraso (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Proteção de curta duração (std): corrente (lsd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Proteção de curta duração (std): atraso (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Proteção instantânea (li): coeficiente de ajuste do mostrador

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Em conformidade com a diretiva RoHS Sim
