UKK190382

Stijgstuk 2-compartimenten voor UK 190x38mm staal
Bestelnummer
UKK190382
EAN-nummer
4012002238851
Verpakking
1 stuk
Artikelgroep
3A3
Brutoprijs
87,90 € / stuk *

Technische eigenschappen

  • Afmetingen
    • Hoogte geïnstalleerd product
      • 38 mm
    • Lengte in mm
      • 200 mm
    • Breedte geïnstalleerd product
      • 190 mm
    • Maat a
      • 38 mm
    • Maat b
      • 190 mm
  • Materiaal
    • Kleur
      • verzinkt
    • Bestandsdeel
      • staal
    • Materiaalgroep
      • Staal
    • Oppervlaktebehandeling
      • verzinkt
  • Samenstelling
    • Aantal compartimenten
      • 2
  • Normen
    • Keurmerken
      • EN50085-2-2
    • Europese richtlijn RoHs
      • vrijwillige overeenstemming
  • Veiligheid
    • Halogeenvrij
      • Ja

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

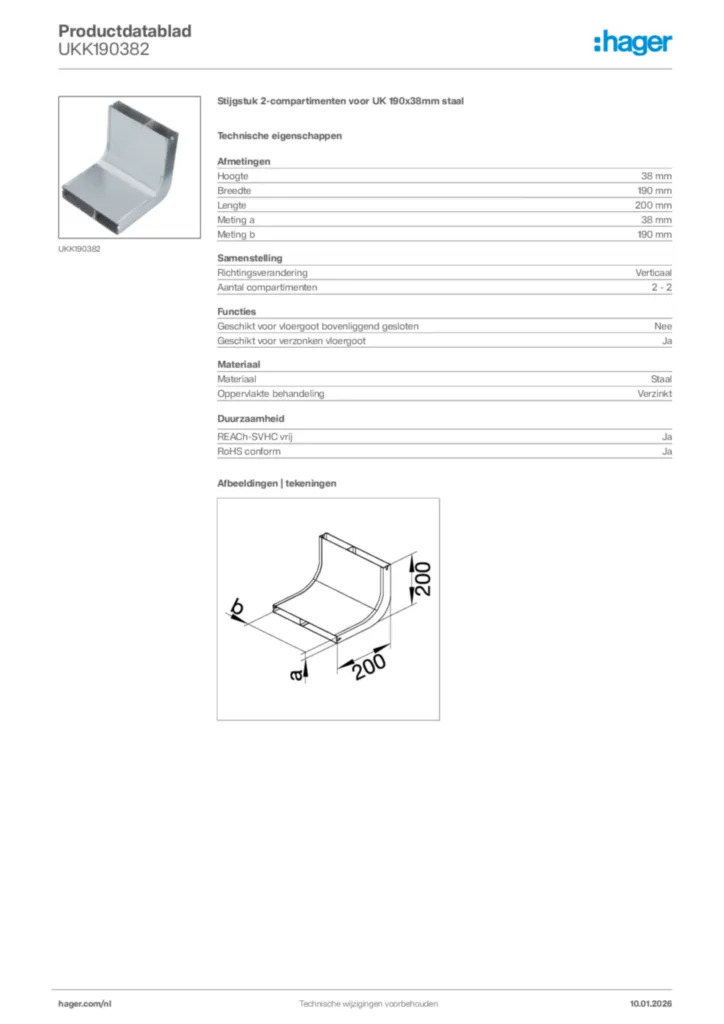

  • Afbeelding voor UKK190382

  • Gebruikshandleidingen

  • Installation manuals for UKK190382

    PDF
    4 MB
  • Installatiehandleiding voor UKK190382

    PDF
    4 MB
  • BIM-model

  • BIM models for UKK190382

    ZIP
    47 MB
  • BIM Revid model voor UKK190382

    ZIP
    47 MB
  • ZIP
    6 MB
  • ZIP
    6 MB
  • Europese conformiteitsverklaringen

  • EU Declaration of conformity for UKK190382

    PDF
    49 KB
Weitere Downloads

Systemtext

Estrichüberdecktes Elektro-Unterflurkanal-System UK
nach EN 50085-1 und 2-2 aus verzinktem Stahlblech nach DIN EN 10346, bestehend aus: Kanal-Grundprofil aus Unter-/Oberteil, Bügel, Verbindungsschelle, Vertikalkrümmer, Endstück, Universal-Bodendosen, Montageschutzdeckel und Montagedeckel.

Kanal-Grundprofil aus Unterteil mit einer oder zwei festen Trennwänden und abnehmbares Oberteil. Bügel oder Verbindungsschelle (Bügel plus Bodenplatte) für Kanal an Kanal, Kanal an Universal-Bodendosen oder Kanal an 90° Vertikalkrümmer (an der Wand) sind zu befestigen. Offene Kanalenden sind mit Endstücken zu verschließen.

Universal-Bodendose zur Aufnahme von Einbaueinheiten über Montagedeckel. Mit innenliegender stufenloser Höhennivellierung, mit Schutz-Folienschalung mit Trittschalldämmung oder mit Stahlblechschalung mit optionaler Rohreinführung für geeignete Elektro-Installationsrohre und zur Weiterverbindung für z.B. Einzel-Anschlussdosen. Bei Estrichhöhe über 120 mm kann ein Aufstockrahmen (max. 35 mm) verwendet werden. Für schwere Lasten ist eine Schwerlaststütze zu montieren. Montageschutzdeckel zum Schutz beim Einbau des Estrichs.

Nach der Bodenbelagsverlegung ist der Montageschutzdeckel zu entfernen und durch Einsetzten eines Montagedeckels zu ersetzten. Anschließend sind die Versorgungs-/Einbaueinheiten oder Einbaugeräte (Steck-, Daten-, Telekommunikationsdosen) einzubauen.

Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen. Zur Befestigung am Boden sind geeigneten Befestigungsmaterialen zu verwenden. Montageanleitung beachten.
