De Hager SBN425 is een 4-polige modulaire lastscheider met grijze tuimel, voor het handmatig schakelen en scheiden van elektrische circuits. Hij is geschikt voor 25A bij 230V AC, neemt 2 modulen in beslag.
EAN-nummer
3250615510112
Verpakking
1 stuk
Artikelgroep
F25
Modulaire lastscheider - 4-polig 25A, grijze tuimel SBN425
Brutoprijs
€ 45,90
/ stuk
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Vergrendelingfuncties 1 product.page.accessories.products-available -
Hulpcontact 1 product.page.accessories.products-available
product.page.accessories.title-modal
Technische eigenschappen
Uitvoering
-
Aantal polen4
-
BedieningselementSchakelaar
-
Pooltype4P
Stroom / temperatuur
-
Nominale stroom IN25 A
-
Nominale bedrijfsstroom bij AC21A25 A
-
Nominale bedrijfsstroom bij AC21B25 A
-
Nominale bedrijfsstroom bij AC22A25 A
-
Nominale bedrijfsstroom bij AC22B25 A
-
Kortsluit inschakelvermogen Icm bij 415V AC volgens IEC 60947-30,52 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609470,37 kA
-
Nominale voorwaardelijke kortsluitstroom Inc met zekering volgens IEC/EN 60669-2-43000A/80A gG parallel 32A gG
Installatie, montage
-
Aandraaimoment1,80 - 1,80 NM
-
Geschikt voor buitengebruikNee
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp4000 V
Capaciteit
-
Aantal modulen2
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte68 mm
Samenstelling
-
Aantal maakcontacten4
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Aansluitdoorsnede soepele ader1.5 - 10 mm²
-
Aansluitdoorsnede massieve ader1.5 - 16 mm²
Levensduur
-
Maximale aantal mechanische schakelingen200000
-
Elektrische levensduur bij nominale belasting bij AC2125000
-
Elektrische levensduur bij nominale belasting bij AC2225000
Vermogen
-
Vermogensverlies bij IN3,60 W
-
Vermogensverlies per pool bij In0,90 W
Aansluitmogelijkheden
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen
Compatibiliteit
-
Geschikt voor DIN-railJa
catalog.pageproduct.title_sustainability.h2
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
catalog.pageproduct.sustainability_block.downloads_h3
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding SBN425
-
GeneratedProductDatasheet

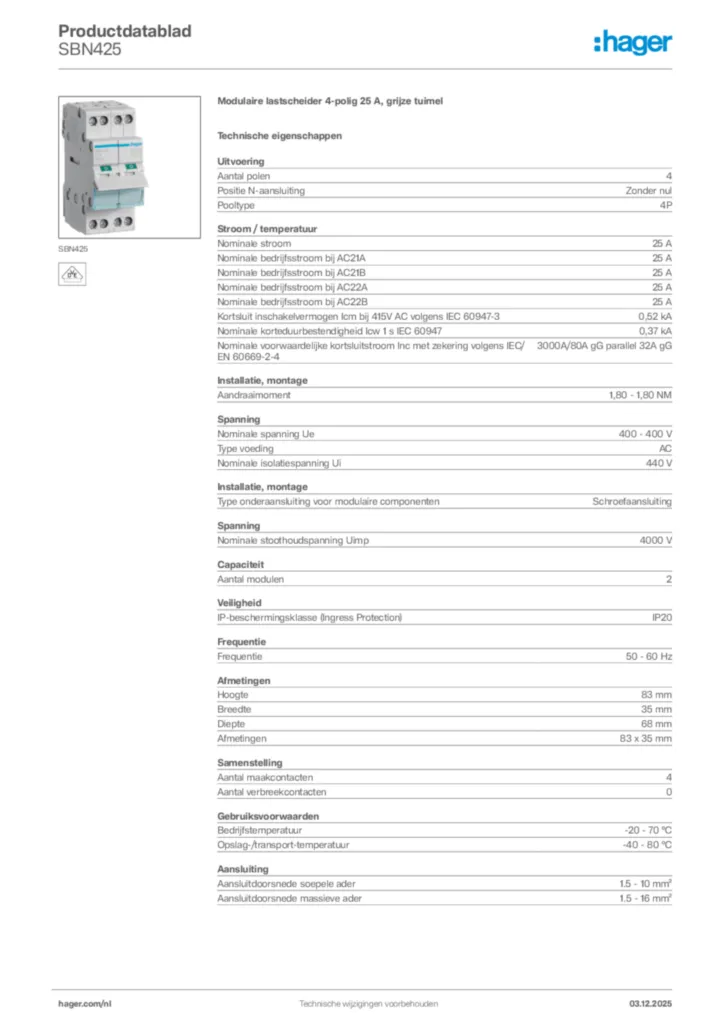

Hager Productdatablad SBN425
