Modulaire lastscheider 2-polig 80 A, grijze tuimel SBN280
EAN-nummer
3250615510259
Verpakking
1 Stuk
Artikelgroep
F25
Brutoprijs
€ 48,20
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontact 1 producten beschikbaar -
Functies voor fasescheiding 1 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar -
Afschermkap 1 producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
Uitvoering
-
Aantal polen2
-
Positie N-aansluitingZonder nul
-
Pooltype2P
Stroom / temperatuur
-
Nominale stroom80 A
-
Afschakelvermogen 400 V AC23A1354 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen0,96 kA
-
Nominale bedrijfsstroom bij AC21A80 A
-
Nominale bedrijfsstroom bij AC21B80 A
-
Nominale bedrijfsstroom bij AC22A80 A
-
Nominale bedrijfsstroom bij AC22B80 A
-
Nominale bedrijfsstroom bij AC23A40 A
-
Nominale bedrijfsstroom bij AC23B40 A
-
Kortsluit inschakelvermogen Icm bij 415 VAC volgens IEC 60947-31,35 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609470,96 kA
Installatie, montage
-
Aandraaimoment3,60 - 3,60 NM
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp6000 V
Capaciteit
-
Aantal modulen2
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte68 mm
Samenstelling
-
Aantal maakcontacten2
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Aansluitdoorsnede soepele ader6 - 35 mm²
-
Aansluitdoorsnede massieve ader6 - 50 mm²
Levensduur
-
Maximale aantal mechanische schakelingen40000
-
Elektrische levensduur bij nominale belasting bij AC212500
-
Elektrische levensduur bij nominale belasting bij AC222500
Vermogen
-
Vermogensverlies bij nominale stroom In5,40 W
-
Vermogensverlies per pool bij In2,70 W
Aansluitmogelijkheden
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding SBN280
-

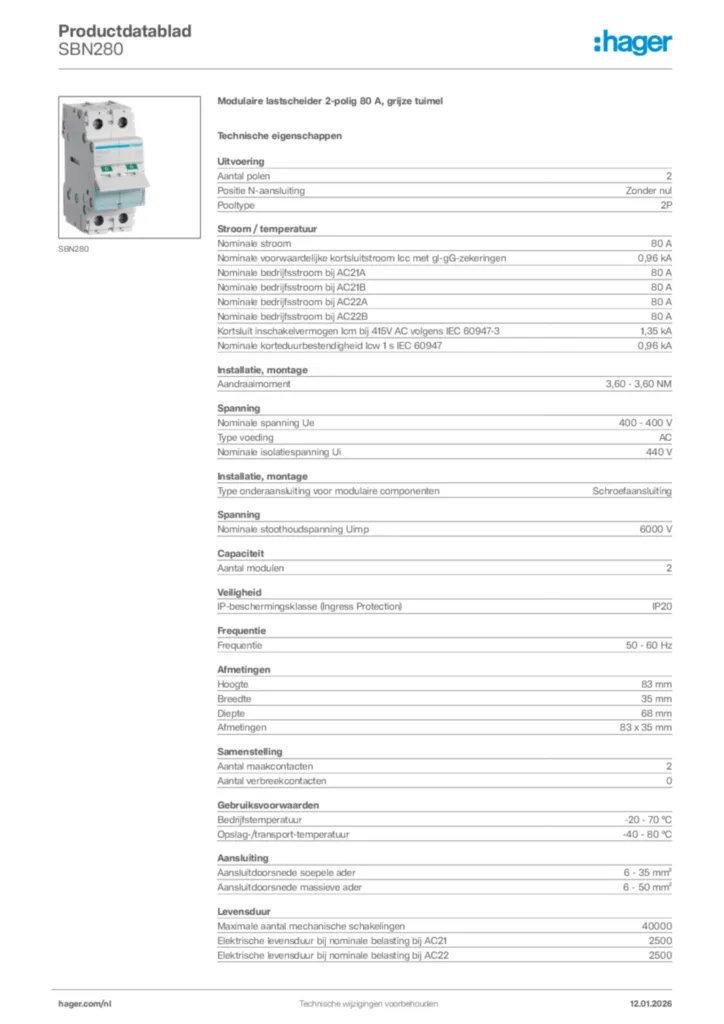

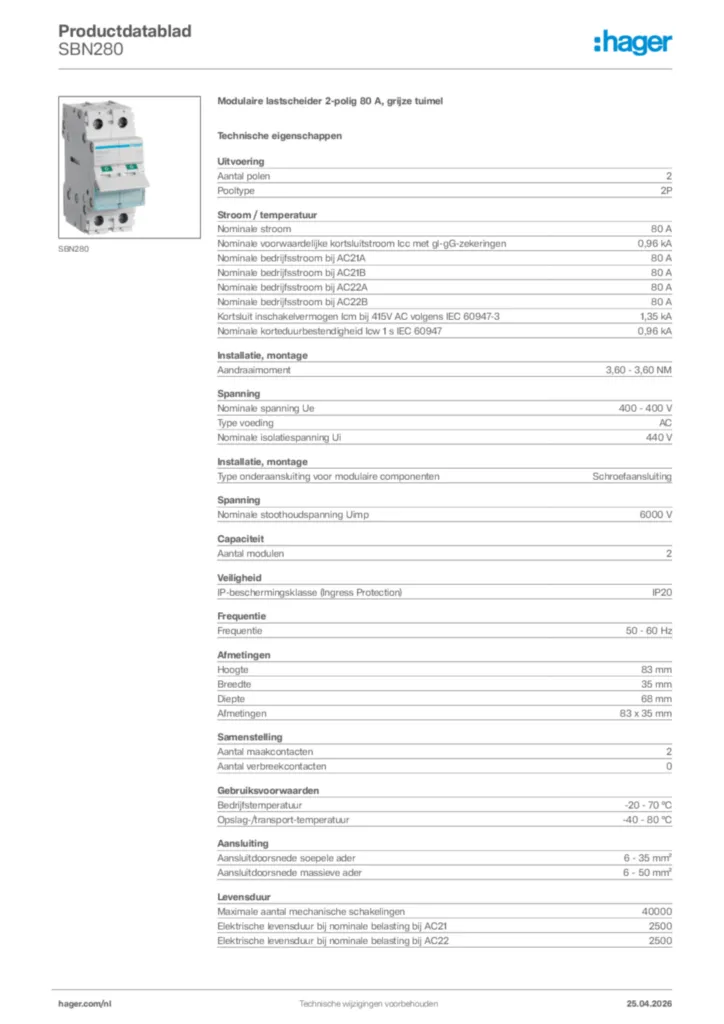

Productgegevensblad
