Modulaire lastscheider 2-polig 63 A, grijze tuimel SBN263
EAN-nummer
3250615510211
Verpakking
1 Stuk
Artikelgroep
F25
Brutoprijs
€ 39,30
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontact 1 producten beschikbaar -
Functies voor fasescheiding 1 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar -
Afschermkap 1 producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
Uitvoering
-
Aantal polen2
-
Positie N-aansluitingZonder nul
-
Pooltype2P
Stroom / temperatuur
-
Nominale stroom63 A
-
Afschakelvermogen 400 V AC23A1332 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen0,94 kA
-
Nominale bedrijfsstroom bij AC21A63 A
-
Nominale bedrijfsstroom bij AC21B63 A
-
Nominale bedrijfsstroom bij AC22A63 A
-
Nominale bedrijfsstroom bij AC22B63 A
-
Nominale bedrijfsstroom bij AC23A40 A
-
Nominale bedrijfsstroom bij AC23B40 A
-
Kortsluit inschakelvermogen Icm bij 415 VAC volgens IEC 60947-31,33 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609470,94 kA
Installatie, montage
-
Aandraaimoment2,80 - 2,80 NM
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp6000 V
Capaciteit
-
Aantal modulen2
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte68 mm
Samenstelling
-
Aantal maakcontacten2
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Aansluitdoorsnede soepele ader2.5 - 16 mm²
-
Aansluitdoorsnede massieve ader2.5 - 25 mm²
Levensduur
-
Maximale aantal mechanische schakelingen60000
-
Elektrische levensduur bij nominale belasting bij AC215000
-
Elektrische levensduur bij nominale belasting bij AC225000
Vermogen
-
Vermogensverlies bij nominale stroom In4,60 W
-
Vermogensverlies per pool bij In2,30 W
Aansluitmogelijkheden
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding SBN263
-

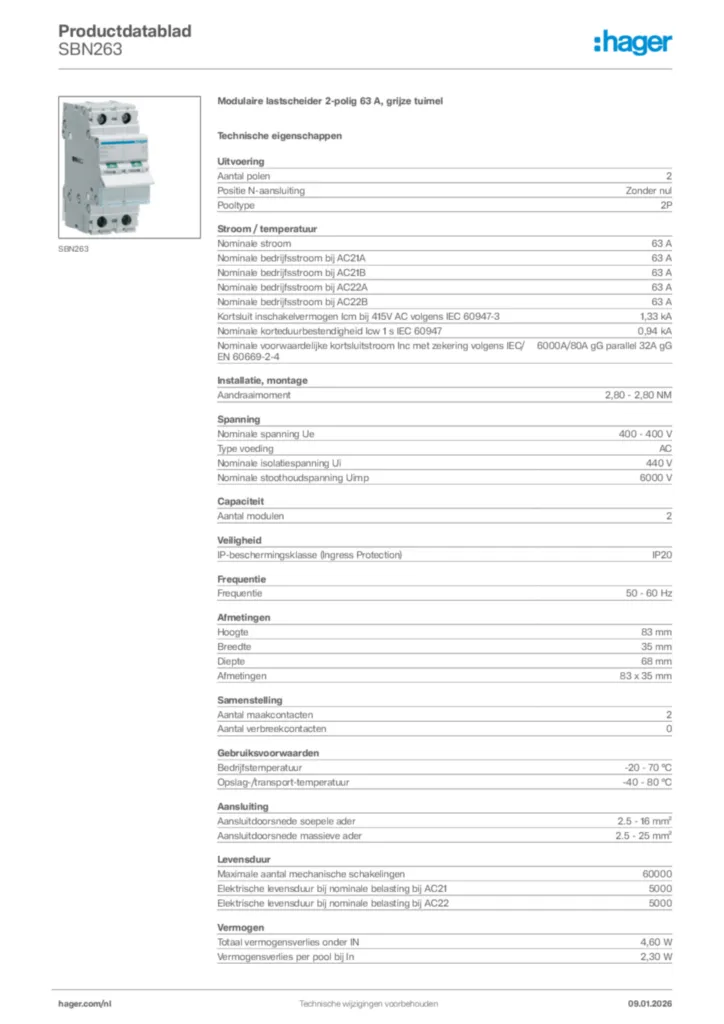

Productgegevensblad
