Installatieautomaat 1p+N 16 A C-karakteristiek 4,5 kA MJN516
EAN-nummer
3250614312144
Verpakking
12 stuks
Artikelgroep
D61
Brutoprijs
€ 37,40
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 1 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar
Technische eigenschappen
Uitvoering
-
Pooltype1P+N
-
AfschakelkarakteristiekC
Stroom / temperatuur
-
Nominale stroom16 A
-
Bedrijfsuitschakelvermogen volgens EN 608984,50 kA
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-14,50 kA
-
Min/max. drempelwaarde thermische beveiliging bij AC1,13 - 1,45 A
-
Min/max. drempelwaarde thermische beveiliging bij gelijkstroom1,13 - 1,45 A
-
Nominale stroom -25°C20,10 A
-
Nominale stroom bij -20 °C19,70 A
-
Nominale stroom -15°C19,40 A
-
Nominale stroom -10°C19,10 A
-
Nominale stroom -5°C18,70 A
-
Nominale stroom bij 0 °C18,30 A
-
Nominale stroom 5°C18 A
-
Nominale stroom 10°C17,60 A
-
Nominale stroom 15°C17,20 A
-
Nominale stroom bij 20°C16,80 A
-
Nominale stroom 25°C16,40 A
-
Nominale stroom 30°C16 A
-
Nominale stroom 35°C15,60 A
-
Nominale stroom bij 40°C15,10 A
-
Nominale stroom bij 45°C14,70 A
-
Nominale stroom bij 50°C14,20 A
-
Nominale stroom 55°C13,80 A
-
Nominale stroom 60°C13,30 A
-
Nominale stroom 65°C12,80 A
-
Nominale stroom 70°C12,20 A
-
Correctiefactor nominale stroom voor 2 tegen elkaar geplaatste installatieautomaten1
-
Correctiefactor nominale stroom voor 3 tegen elkaar geplaatste installatieautomaten0,95
-
Correctiefactor nominale stroom voor 4 en 5 tegen elkaar geplaatste installatieautomaten0,90
-
Correctiefactor nominale stroom voor 6 tegen elkaar geplaatste installatieautomaten0,85
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-14,50 kA
Installatie, montage
-
Aandraaimoment aansluitklem onder1,90 - 1,90 NM
-
Aandraaimoment aansluitklem boven1,90 - 1,90 NM
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
-
Aandraaimoment1,90 - 1,90 NM
Spanning
-
Nominale spanning Ue230 - 240 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
-
Maximale werkspanning253 V
-
Overspanningscategorie volgens IEC 60947-13
Frequentie
-
Frequentie50 - 60 Hz
Capaciteit
-
Aantal modulen1
Vermogen
-
Vermogensverlies bij nominale stroom In4,20 W
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 70 °C
-
Max. hoogte2000 m
Levensduur
-
Elektrische levensduur in aantal cycli1000
-
Maximale aantal mechanische schakelingen20000
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Aansluiting
-
Aansluitdoorsnede uitgangen schroefaansluiting met massieve aders1 - 25 mm²
-
Aansluitdoorsnede uitgangen met schroefaansluiting met soepele aders1 - 16 mm²
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen
Afmetingen
-
Hoogte84,70 mm
-
Breedte17,50 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

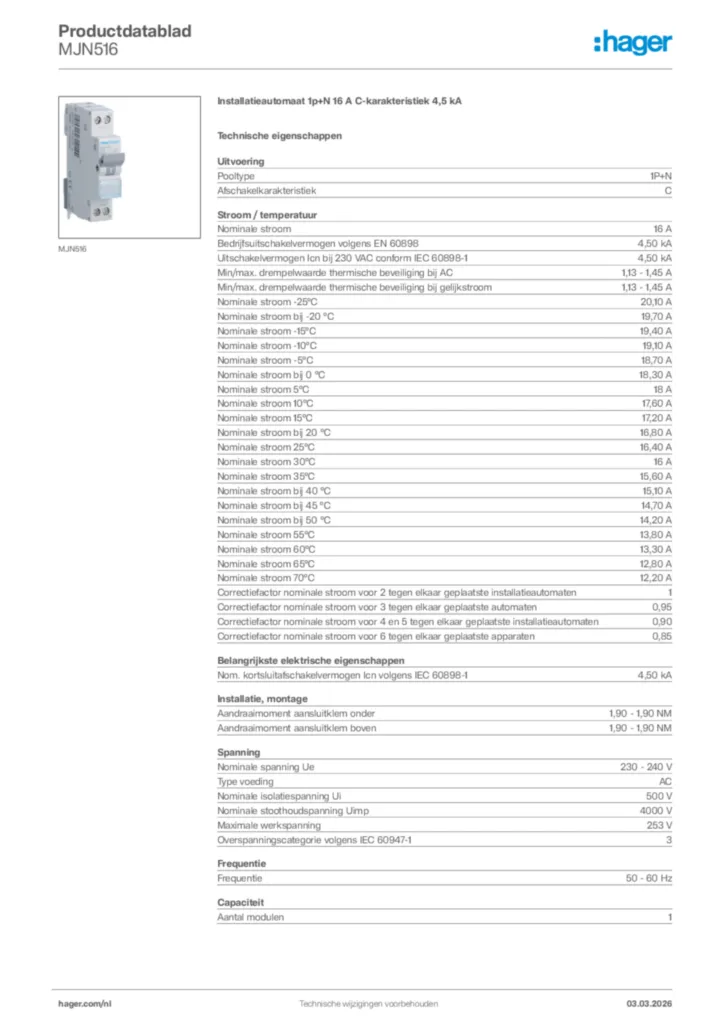

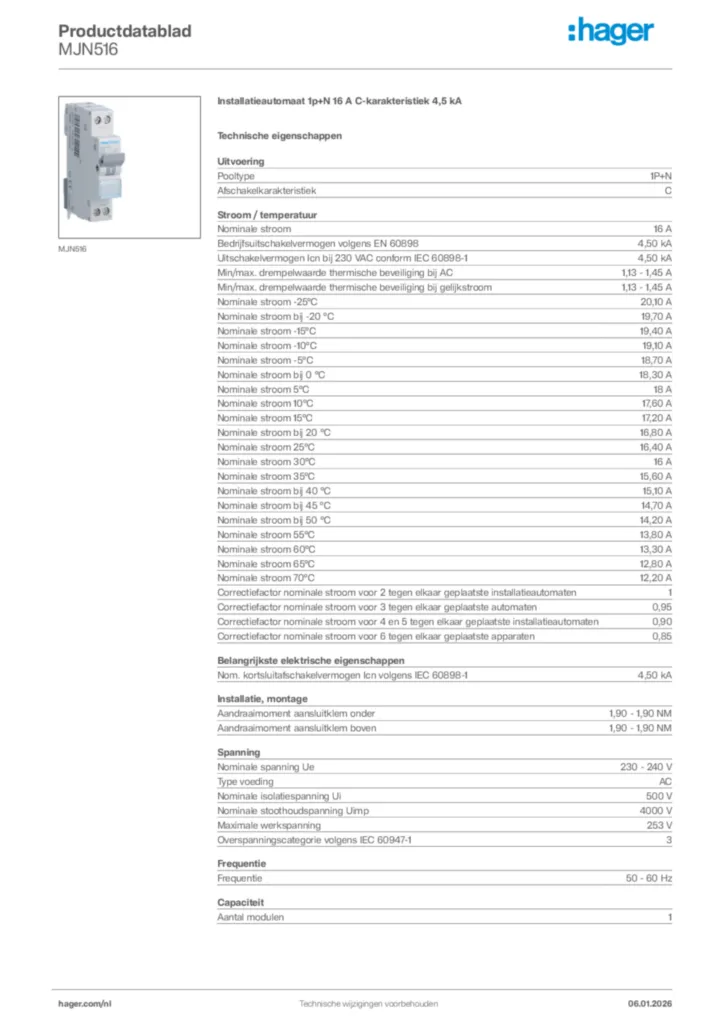

Afbeelding MJN516
-
