Gr.3, 185 mm railafstand, 1-p schakel, M12, 1000 A lastscheiderstrook LVTR1000CE
Brutoprijs
€ 810,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Coderingsmateriaal 1 producten beschikbaar
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom1000 A
-
Nominale bedrijfsstroom bij AC22B / 400 V1000 A
-
Nominale bedrijfsstroom bij AC21B / 690 V1000 A
-
Nominale bedrijfsstroom bij AC21B / 500 V1000 A
-
Nominale stroom bij Ue=400 VAC conform IEC 61439-1 5.3.21000 A
-
Nominale stroom bij Ue=690 VAC conform IEC 61439-1 5.3.21000 A
-
Nominale kortsluitvastheid Icw 1s met vergrendelingssysteem IEC6094725 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 6094715 kA
Zekering
-
ZekeringsgrootteNH3
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
AansluitwijzeSchroefbevestiging
Aansluiting
-
Type connector/stekerM12 klem
Uitvoering
-
Aantal polen3
-
Aantal schakelbare polen1
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment32 - 32 NM
-
Aandraaimoment voor montage op rail32 - 32 NM
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12 kV
-
Nominale spanning Ue690 - 690 V
Afmetingen
-
Hoogte743 mm
-
Diepte190 mm
Vermogen
-
Totaal vermogensverlies onder IN318 W
-
Verliesvermogen bij volle belasting270 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Functies
-
Dubbel onderbrekendJa
Levensduur
-
Elektrische levensduur in aantal cycli100
-
Maximale aantal mechanische schakelingen500
-
Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.4600
Materiaal
-
Bevat gerecycled materiaal (% van totaal plastic gewicht)0
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

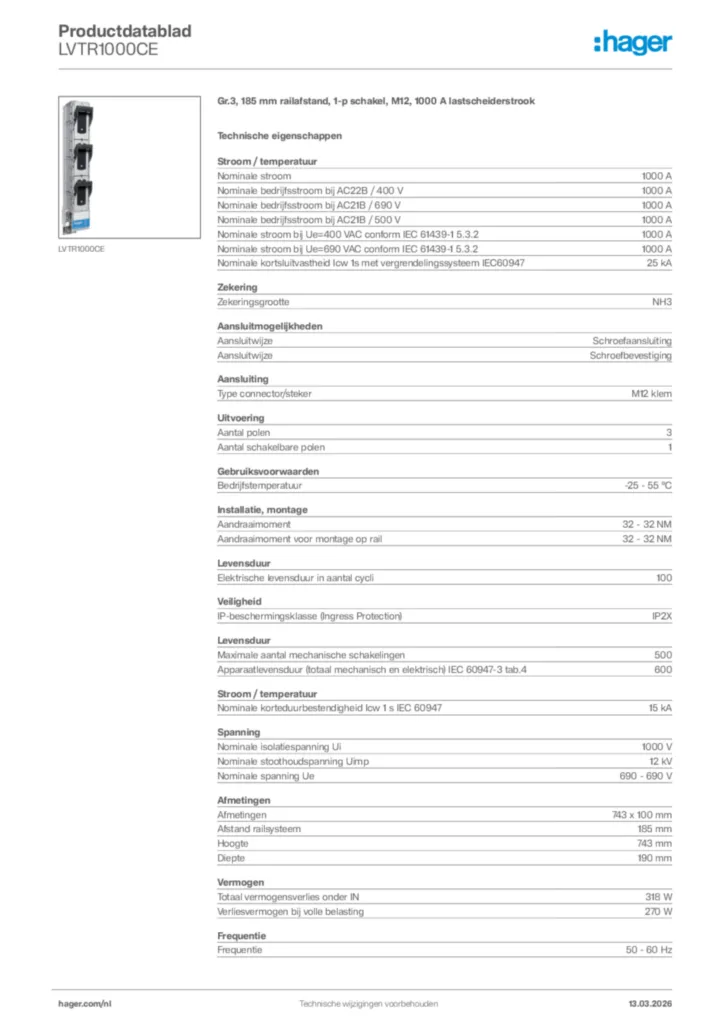

Afbeelding LVTR1000CE
-

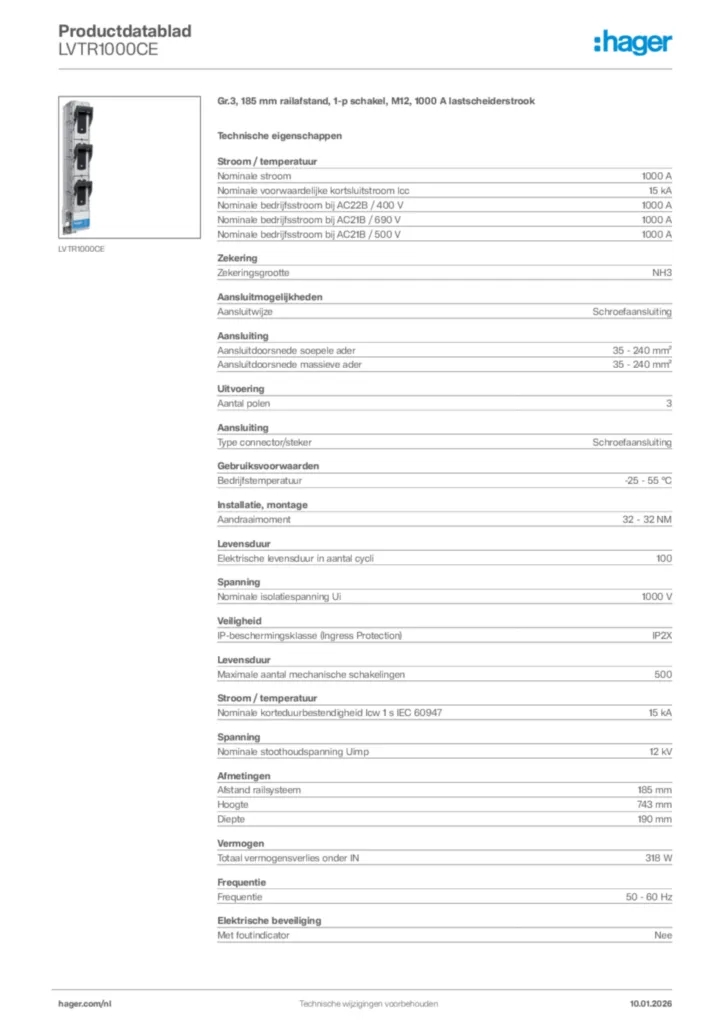

Product datasheet
