Gr. 3, 185 mm railafstand, 1-polig schakelend, M12 aansluiting LVSG3CE
EAN-nummer
4049857128938
Verpakking
1 Stuk
Artikelgroep
8V2
Brutoprijs
€ 515,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 15 producten beschikbaar -
Aansluitklem stroomrail 2 producten beschikbaar -
DIN-rail adapter 1 producten beschikbaar -
Blindplaat/coderingsstrook/inbouwraam 2 producten beschikbaar -
NH-mespatroon 2 producten beschikbaar -
Stroomtransformator 2 producten beschikbaar
Maak jouw systeem compleet
-
LVZSRK
Stalen inlegklemmen max. 300 mm² (set à 3 stuks)
€ 47,40 / Stuk* -
LVZASRAansluitset voor 2x300mm²
€ 138,00 / Stuk* -
LVZPHAfsluitbare afdekking voor LVZGA
€ 70,20 / Stuk* -
LVZGAAfdekkap voor modulaire componenten
€ 33,50 / Stuk* -
LVZMKMeetraam voor meetapparatuur 72 x 72 mm, lang
€ 25,20 / Stuk* -
LVZMKKMeetraam kort voor meetapparatuur 72 x 72 mm
€ 27,20 / Stuk* -
LVZMKBMeetraam kort voor inbouwmeters, blind, kort
€ 25,20 / Stuk* -
LVZMKEMeetraam kort voor stekkerbussen t.b.v. meeting, (1 fase)
€ 34,80 / Stuk* -
LVZMKDMeetraam kort voor stekkerbussen t.b.v. meeting, (3 fasen)
€ 44,20 / Stuk* -
LVZGSComponenthouder met 6-polig stekerverbinding
€ 55,20 / Stuk* -
LVZGEComponenthouder met 1 x cliprail laag en 1 x cliprail hoog
€ 79,40 / Stuk* -
LVZGESComponenthouder met 6-polige stekerverbinding en 1 x cliprail hoog
€ 76,80 / Stuk* -
LVZGETComponenthouder verlengd met 1 x cliprail laag en 1 x cliprail hoog
€ 74,30 / Stuk* -
LVZGETVComponenthouder extra verlangd met 1 x cliprail hoog en 1 x cliprail laag
€ 78,80 / Stuk* -
LVZGZTVComponenthouder extra verlengd met 2 x cliprail hoog en 1 x cliprail laag
€ 103,00 / Stuk*
-

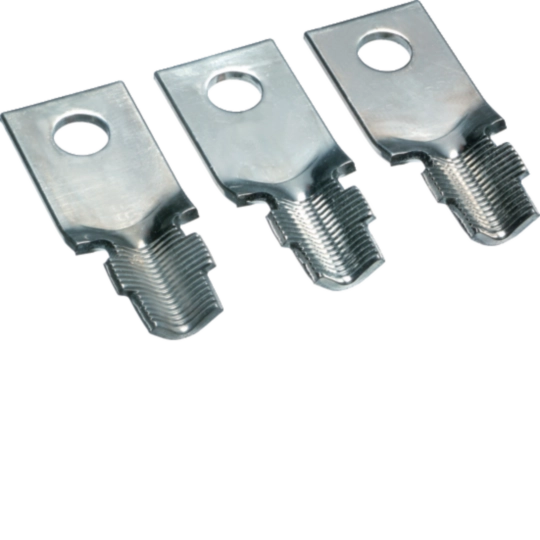

LVZAV
P/EN aansluitlip
€ 14,00 / Stuk* -
LVZKRailcontacthaken voor NH1-3 verticale patroonlastscheiderstroken (set à 3 stuks)
€ 57,90 / Stuk*
-
LVZGAT
Componenthouder verlengd met 1 x cliprail laag
€ 49,10 / Stuk*
-
LVZAG
Opvuladapter tot 100 mm
€ 27,00 / Stuk* -
LVZRAAfdekplaat met afstandssteunen
€ 50,70 / Stuk*
-
LNH3400M6A
Mespatroon NH3 400 A 690 V aM combimelder
€ 86,20 / Stuk* -
LNH30144M4TMespatroon NH3 144 A 100 kVA gTR middenmelder
€ 81,00 / Stuk*
-
LVZW500
Stroomtrafo klasse 1, 500/5 A 5 VA
€ 69,50 / Stuk* -
LVZW300K05Stroomtrafo klasse 0, 5s, 300/ 5A 2, 5 VA
€ 76,30 / Stuk*
-
LVZ1230Bout M12x30 zeskant met schotelveer (set à 3 stuks)
€ 7,75 / Stuk* -
LVZSIInbus M12x30 met schotelveer (set à 3 stuks)
€ 7,95 / Stuk*
-
LVZBTCodeerschild Gr.1-3 (set à 2 stuks)
€ 10,60 / Stuk* -
LVZBSEtiket tbv LVZBT (set à 10 stuks)
€ 7,00 / Stuk*
-
LVZAK1Kabelafdekkap kort voor gr. 1-3
€ 29,20 / Stuk* -
LVZALKabelafdekkap lang voor gr. 1-3
€ 35,10 / Stuk* -
LVZALLKabelafdekkap extra lang voor grootte 1-3
€ 50,70 / Stuk*
Technische eigenschappen
-
AT_AcceptableCurrentRatingAC23B400V630 A
-
AT_AcceptableCurrentRatingAC22B500V630 A
-
AT_AcceptableCurrentRatingAC21B690V400 A
-
AT_AcceptableCurrentRatingAC21B800V630 A
Stroom / temperatuur
-
Nominale stroom630 A
-
Nominale voorwaardelijke kortsluitstroom lcc120 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4120 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 6094715 kA
Zekering
-
ZekeringsgrootteNH3
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Aansluiting
-
Aansluitdoorsnede soepele ader35 - 300 mm²
-
Aansluitdoorsnede massieve ader35 - 300 mm²
-
Type connector/stekerSchroefaansluiting
Uitvoering
-
Aantal polen1
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment32 - 32 NM
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen800
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12 kV
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte671 mm
-
Diepte190 mm
Vermogen
-
Totaal vermogensverlies onder IN111 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding LVSG3CE
-

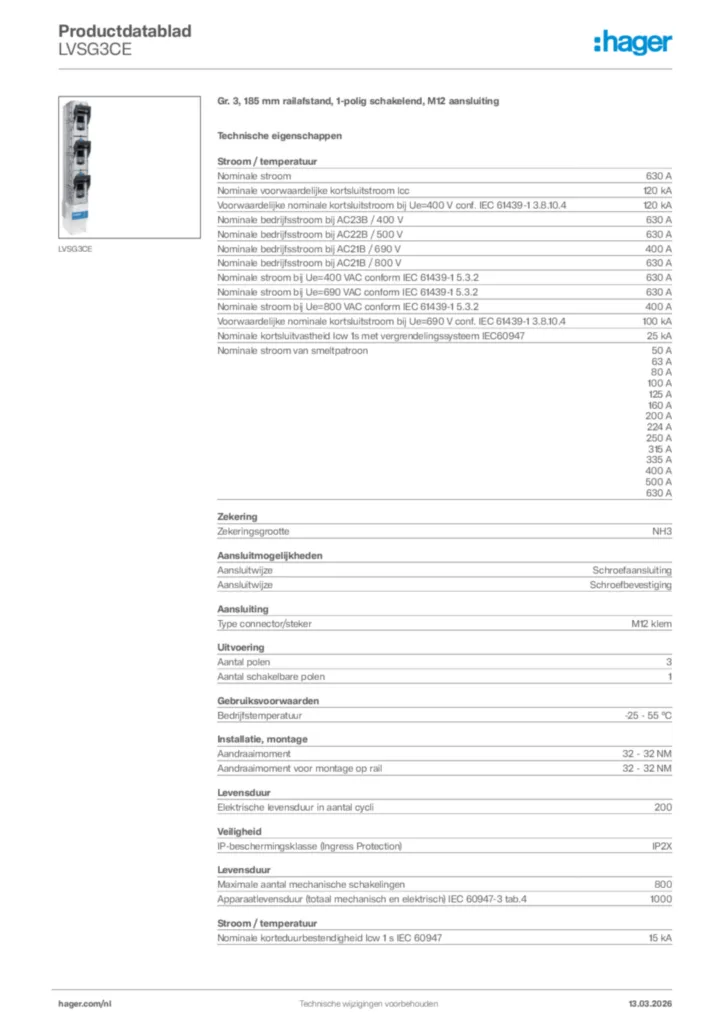

Product datasheet
Hager Productdatablad LVSG3CE
Gr. 3, 185 mm railafstand, 1-polig schakelend, M12 aansluiting
PDF -
Instructiehandleiding
Instructiehandleiding de-CH, en-GB, fr-CH, it-CH 2011-03-31
PDF3,70 MB -
Installatiehandleiding
Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,54 MB
Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,54 MB
Montageanleitung NH1-3 1-polig
Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,54 MB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB 2025-03-31
PDF317,59 kB
Conformiteitsverklaring en-GB 2025-03-31
PDF317,40 kB
Declaration of conformity for weber.vertigroup / HRC-Fuse-Switch-disconnector-strip size 00-3
Conformiteitsverklaring International 2019-01-07
PDF615,53 kB
