LVSG2CPZ

Gr. 2, 185 mm railafstand, 3-polig schakelend, M12, afdekkap lang
Bestelnummer
LVSG2CPZ
EAN-nummer
4049857133338
Verpakking
1 stuk
Artikelgroep
8V2
Brutoprijs
€ 312,00 / stuk *

Technische eigenschappen

  • Design
    • Aantal polen
      • 3 P
    • Pooltype
      • 3 P
  • Bedienen en signaleren
    • Bediening conform IEC 60947-1 2.4
      • 12
  • Belangrijkste elektrische eigenschappen
    • Nominale spanning (wisselstroom)
      • 0 / 690 V
    • Frequentie
      • 50/60 Hz
  • Spanning
    • Nominale isolatiespanning
      • 1000 V
    • Stootspanningsvastheid
      • 12 kV
  • Stroom
    • Afschakelstroom
      • 120 kA
    • Nominale stroom bij Ue=400 V AC conform IEC 61439-1 5.3.2
      • 400 A
    • Nominale stroom bij Ue=500 V AC conform IEC 61439-1 5.3.2
      • 400 A
    • Nominale stroom bij Ue=690 V AC conform IEC 61439-1 5.3.2
      • 400 A
    • Nominale stroom Inom
      • 400 A
    • Toelaatbare nominale stroom binnen 1 seconde
      • 10 kA
    • Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4
      • 120 kA
    • Voorwaardelijke nominale kortsluitstroom bij Ue=690 V conf. IEC 61439-1 3.8.10.4
      • 100 kA
    • Zekeringel. test voorw. nom. kortsluitstroom Ue=400 V conf. IEC 61439-1 3.8.10.4
      • 400 A
    • Zekeringel. test voorw. nom. kortsluitstroom Ue=500 V conf. IEC 61439-1 3.8.10.4
      • 400 A
    • Zekeringel. test voorw. nom. kortsluitstroom Ue=690 V conf. IEC 61439-1 3.8.10.4
      • 315 A
    • Conv. therm. stromen Ith in vrije lucht met scheidingsmes en nominale doorsnede
      • 480 A
    • Conv. therm. stromen vrije lucht + zekering+nom. doorsnede IEC 60947-1 4.3.2.1
      • 400 A
    • Nominale bedrijfsstroom bij AC 22 B
      • 400 A
    • Nominale bedrijfsstroom bij AC 23 B
      • 400 A
    • Voorwaardelijke nominale kortsluitstroom bij Ue=500 V conf. IEC 61439-1 3.8.10.4
      • 120 kA
  • Stroom / temperatuur
    • Nominale stroom bij 40 °C
      • 400 A
    • Nominale stroom bij 45 °C
      • 380 A
    • Nominale stroom bij 50 °C
      • 360 A
    • Nominale stroom bij 55 °C
      • 340 A
    • Nominale stroom bij 60 °C
      • 320 A
    • Nominale stroom bij 65 °C
      • 300 A
    • Nominale stroom bij 70 °C
      • 280 A
  • Zekering
    • Grootte zekering
      • NH2
  • Afmetingen
    • Hoogte geïnstalleerd product
      • 260 mm
    • Lengte in mm
      • 741 mm
    • Breedte geïnstalleerd product
      • 100 mm
    • Afstand railsysteem
      • 185 mm
  • Vermogen
    • Vermogensverlies bij nominale stroom
      • 56 W
    • Vermogensverlies bij vollast
      • 158 W
    • Verliesvermogen van het zekeringelement in het apparaat geïnstalleerd
      • 34 W
    • Vermogensverlies met kabel (0,7m per contact)
      • 86 W
  • Levensduur
    • Elektrische levensduur in aantal cycli
      • 200
    • Maximale aantal mechanische schakelingen
      • 800
    • Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.4
      • 1000
  • Materiaal
    • Kopergewicht van het product
      • 2122 g
    • Zilvergewicht van het product
      • 2,18 g
  • Montage
    • Aandraaimoment
      • 32 Nm
    • Draaimoment bij bevestiging op de rail
      • 32 Nm
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      • 240 mm²
    • Aansluitdoorsnede massieve aders
      • 240 mm²
    • Soort verbinding
      • Schroefaansluiting
  • Normen
    • Gebruikscategorie bij Ue=400 V AC conform IEC 60947-3 tabel 5
      • AC-23B
    • Gebruikscategorie bij Ue=500 V AC conform IEC 60947-3 tabel 5
      • AC-22B
    • Gebruikscategorie bij Ue=690 V AC conform IEC 60947-3 tabel 5
      • AC-21B
    • Europese richtlijn WEEE
      • van toepassing
    • Nominale testdiameter conform IEC 60947-1 tabellen 9 en 10
      • 240 mm²
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP2X
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -25…55 °C
    • Graad van vervuiling IEC 664
      • 3
    • Opslag-/transporttemperatuur
      • -40…70 °C
  • Gewicht
    • Gewicht
      • 5 kg

Downloads

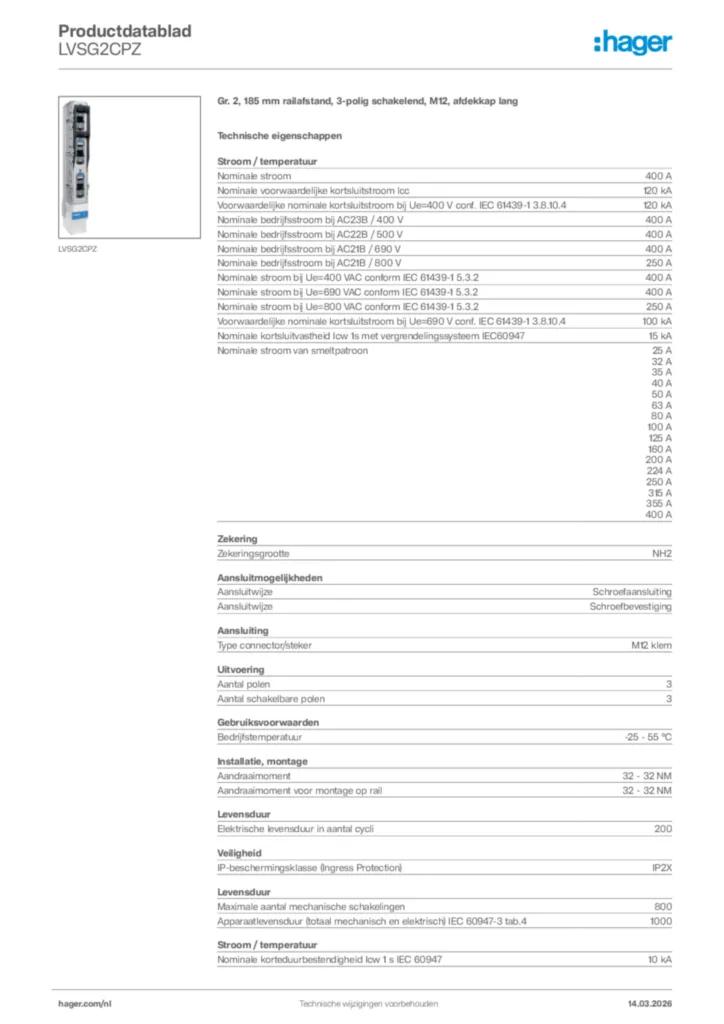

  • Afbeelding voor LVSG2CPZ
