Gr. 00, 185 mm railafstand, 3-polig schakelend, kooiklemaansluiting LVSG00RPX
EAN-nummer
4049857124527
Verpakking
1 Stuk
Artikelgroep
8V1
Brutoprijs
€ 242,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
DIN-rail adapter 1 producten beschikbaar -
Blindplaat/coderingsstrook/inbouwraam 1 producten beschikbaar -
Aansluitklem stroomrail 1 producten beschikbaar
Bijpassende producten
-
Bijpassende producten 3 producten beschikbaar
Maak jouw systeem compleet
-
LVZ00DA185-185
Dubbeladapter 185 mm op 185 mm voor Vertigroup
€ 88,80 / Stuk*
-
LVZ00RAD185
Afdekplaat 50 mm breed voor dubbeladapter 185 mm
€ 27,20 / Stuk*
-
LVZ00EK
Railcontacthaken voor 00 100/185 mm (set à 3 stuks)
€ 33,40 / Stuk*
Bijpassende producten
Technische eigenschappen
-
AT_AcceptableCurrentRatingAC23B400V160 A
-
AT_AcceptableCurrentRatingAC22B500V160 A
-
AT_AcceptableCurrentRatingAC21B800V63 A
-
AT_AcceptableCurrentRatingAC22B690V160 A
Stroom / temperatuur
-
Nominale stroom160 A
-
Nominale voorwaardelijke kortsluitstroom lcc120 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4120 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609475 kA
Zekering
-
ZekeringsgrootteNH00
Aansluitmogelijkheden
-
AansluitwijzeDirecte aansluiting
Aansluiting
-
Aansluitdoorsnede soepele ader2.5 - 95 mm²
-
Aansluitdoorsnede massieve ader2.5 - 95 mm²
-
Type connector/stekerKastklem
Uitvoering
-
Aantal polen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment5 - 5 NM
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen1400
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp8 kV
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte671 mm
-
Diepte123 mm
Vermogen
-
Totaal vermogensverlies onder IN22 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding LVSG00RPX
-

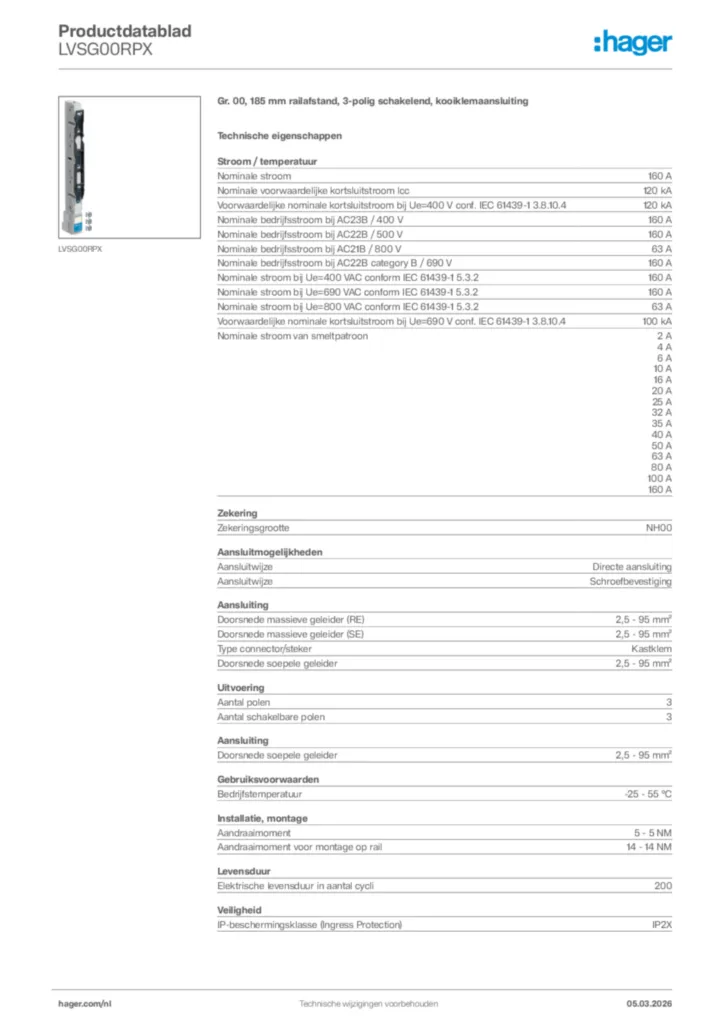

Product datasheet
Hager Productdatablad LVSG00RPX
Gr. 00, 185 mm railafstand, 3-polig schakelend, kooiklemaansluiting
PDF -
Installatiehandleiding
Installatiehandleiding en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,36 MB
Installatiehandleiding en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,36 MB
Montageanleitung 00/185 3-polig Bh
Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2017-09-20
PDF4,36 MB -
Conformiteitsverklaring
Declaration of conformity for weber.vertigroup / HRC-Fuse-Switch-disconnector-strip size 00-3
Conformiteitsverklaring International 2019-01-07
PDF615,53 kB
EU Declaration of Conformity
Conformiteitsverklaring en-GB, de-DE 2023-02-07
PDF772,51 kB
EU Declaration of Conformity
Conformiteitsverklaring en-GB, de-DE 2023-09-14
PDF772,30 kB
