Gr. 3, dubbel 1-polig schakelend met 4 x M12-aansluiting, RVS, 2000 A LV8TDR2000STE
Brutoprijs
€ 2.550,00
/ stuk
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Toebehoren/onderdelen voor meet- en testinstrumenten 1 product.page.accessories.products-available -
Toebehoren 17 product.page.accessories.products-available -
Elektrische toebehoren voor laagspanningscomponenten 4 product.page.accessories.products-available -
Aansluitklem stroomrail 1 product.page.accessories.products-available -
Blindplaat/coderingsstrook/inbouwraam 5 product.page.accessories.products-available -
Vergrendelingfuncties 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
LV8ZMG
Meetraam voor meetapparatuur 96x96 mm
€ 26,80 / stuk*
-
LVZGATComponenthouder verlengd met 1x cliprail laag
€ 52,40 / stuk* -
LV8ZMKEMeetraam kort voor stekerbussen voor meting, 1-fase
€ 37,10 / stuk* -
LV8ZMKDMeetraam kort voor stekerbussen voor meting, 3-fase
€ 47,10 / stuk* -
LV8ZMKBMeetraam kort voor inbouwmeters
€ 26,80 / stuk* -
LV8ZMKMeetraam voor meetapparatuur 72x72 mm
€ 26,80 / stuk* -
LV8ZMBMeetraam voor meetapparatuur, blind
€ 30,10 / stuk* -
LV8ZGAAfdekkap voor modulaire componenten
€ 35,70 / stuk* -
LVZGZTVComponenthouder extra verlengd met 2xcliprail hoog en 1x cliprail laag
€ 110,00 / stuk* -
LVZGETVComponenthouder extra verlengd met 1xcliprail hoog en 1x cliprail laag
€ 84,00 / stuk* -
LVZAW
Bevestigingsclip voor afdekstrip, set 4 stuks
€ 12,50 / stuk* -
LVZGETComponenthouder verlengd met 1x cliprail laag en 1x cliprail hoog
€ 79,20 / stuk* -
LVZGESComponenthouder met 6-polige stekerverbinding en 1 x cliprail hoog
€ 81,90 / stuk* -
LVZGEComponenthouder met 1x cliprail laag en 1x cliprail hoog
€ 84,60 / stuk* -
LVZGSComponenthouder met 6-polige stekerverbinding
€ 58,80 / stuk* -
LVZGDComponenthouder met 1 x cliprail laag
€ 48,70 / stuk* -
LVZKHDraadgeleider voor stroomtrafo's en spanningsmeting, set 10 stuks
€ 14,90 / stuk* -
LVZPHAfsluitbare afdekking voor LVZGA
€ 74,80 / stuk*
-
LVZSA
Microschakelaar voor schakelstandindicatie, gr. 00
€ 30,30 / stuk* -
LVZVKBedradingset t.b.v. spanningsafname
€ 79,30 / stuk* -
LVZVKSEBedradingset 1-fase voor stroomtrafo's klasse 1
€ 47,80 / stuk* -
LVZVKSDBedradingset 3-fase voor stroomtrafo's klasse 1
€ 88,70 / stuk*
-
LVZK
Railcontacthaken voor NH1-3, set 3 stuks
€ 61,70 / stuk*
-
LVZPB
Afdekstrip 850mm lang., set 5 st.
€ 48,50 / stuk* -
LVZRADAfdekplaat direct op het railsysteem
€ 42,40 / stuk* -
LVZRAAfdekplaat met afstandssteunen
€ 54,00 / stuk* -
LV8ZAGOpvuladapter tot 100 mm
€ 28,80 / stuk* -
LV8ZHCRHandgreepafdekking rood RAL3002, set 3 stuks
€ 8,55 / stuk*
-
LV8ZW1000Stroomtrafo klasse 1, 1000/5 A 5 VA
€ 81,30 / stuk*
-
LVZ0820Bout M8x25 zeskant met schotelveer, set 3 stuks
€ 7,85 / stuk* -
LVZSI
Inbus M12x30 met schotelveer, set 3 stuks
€ 8,50 / stuk* -
LVZ1230Bout M12x30 zeskant met schotelveer, set 3 stuks
€ 8,25 / stuk*
-
LVZBTCodeerschild gr. 1-3, set 2 stuks
€ 11,30 / stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom IN2000 A
-
Nominale bedrijfsstroom bij AC22B / 400 V2000 A
-
Nominale bedrijfsstroom bij AC22B / 500 V2000 A
-
Nominale bedrijfsstroom bij AC21B / 690 V2000 A
-
Nominale stroom bij Ue=400 VAC conform IEC 61439-1 5.3.22000 A
-
Nominale stroom bij Ue=690 VAC conform IEC 61439-1 5.3.22000 A
-
Nominale kortsluitvastheid Icw 1s met vergrendelingssysteem IEC6094740 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 6094722 kA
Zekering
-
ZekeringsgrootteNH3
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
AansluitwijzeSchroefbevestiging
Aansluiting
-
Type connector/stekerM12 klem
-
Uitvoering afdekkingZonder
Uitvoering
-
Aantal polen3
-
Aantal schakelbare polen1
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment32 - 32 NM
-
Aandraaimoment voor montage op rail32 - 32 NM
Levensduur
-
Elektrische levensduur in aantal cycli100
-
Maximale aantal mechanische schakelingen500
-
Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.4600
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12 kV
-
Nominale spanning Ue400 - 690 V
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte765 mm
-
Diepte203 mm
Vermogen
-
Vermogensverlies bij IN582 W
-
Vermogensverlies bij volle belasting582 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Functies
-
Dubbel onderbrekendJa
catalog.pageproduct.title_sustainability.h2
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
catalog.pageproduct.sustainability_block.downloads_h3
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

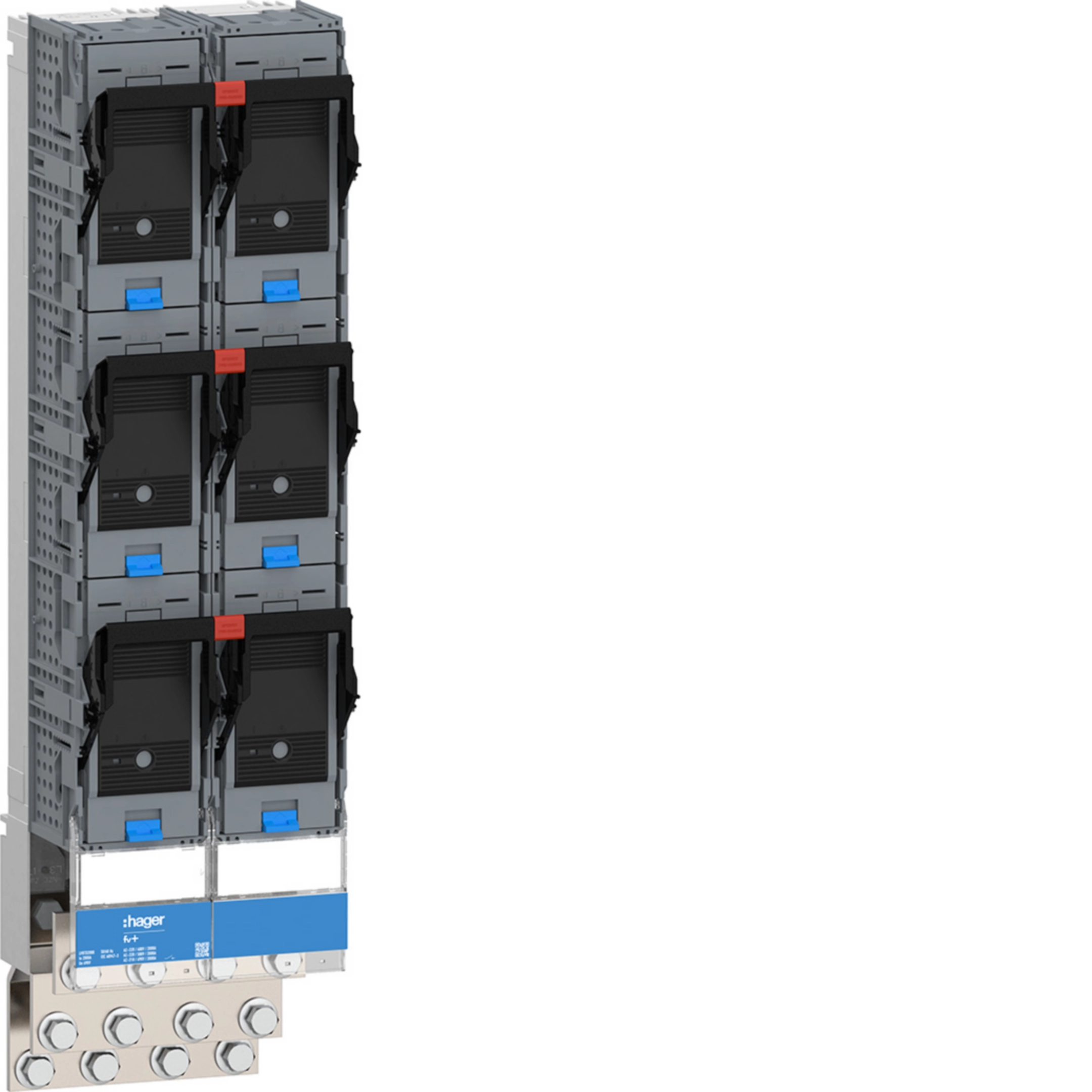

Afbeelding LV8TDR2000STE
-

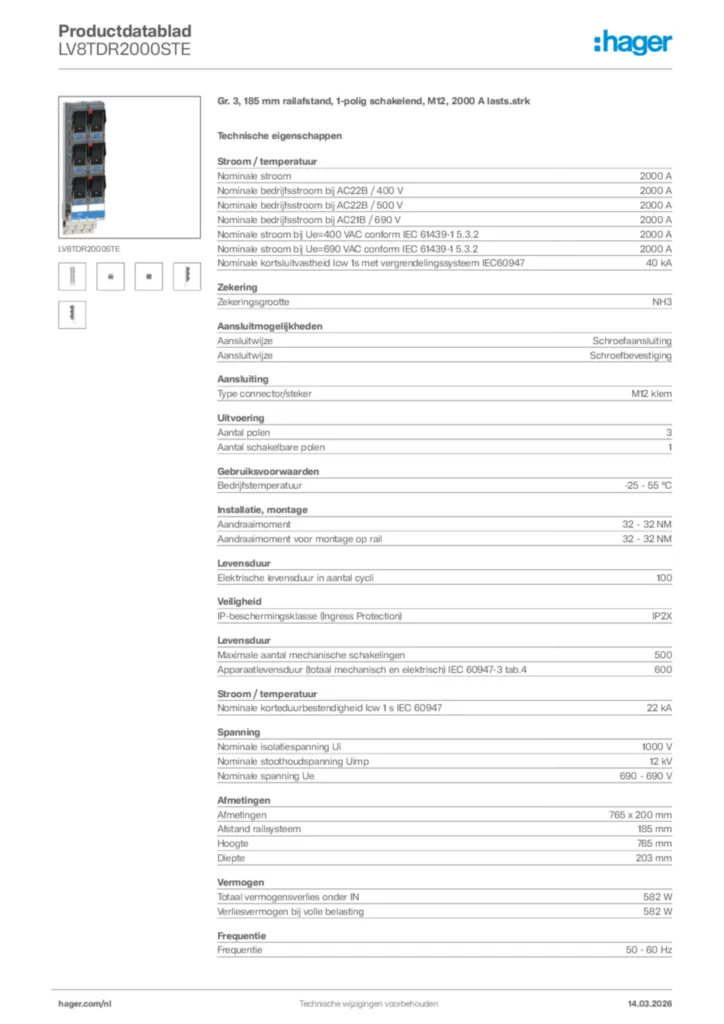

GeneratedProductDatasheet
