Gr. 3, 3-polig schakelend met 2 x M12-aansluiting, 1000 A LV8STG1000STP
Brutoprijs
€ 810,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Binnenkort verkrijgbaar
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom1000 A
-
Nominale bedrijfsstroom bij AC22B / 400 V1000 A
-
Nominale bedrijfsstroom bij AC21B / 690 V1000 A
-
Nominale bedrijfsstroom bij AC21B / 500 V1000 A
-
Nominale stroom bij Ue=400 VAC conform IEC 61439-1 5.3.21000 A
-
Nominale stroom bij Ue=690 VAC conform IEC 61439-1 5.3.21000 A
-
Nominale stroom bij Ue=800 VAC conform IEC 61439-1 5.3.2400 A
-
Nominale kortsluitvastheid Icw 1s met vergrendelingssysteem IEC6094725 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 6094715 kA
Zekering
-
ZekeringsgrootteNH3
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
AansluitwijzeSchroefbevestiging
Aansluiting
-
Type connector/stekerM12 klem
Uitvoering
-
Aantal polen3
-
Aantal schakelbare polen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment32 - 32 NM
-
Aandraaimoment voor montage op rail32 - 32 NM
Levensduur
-
Elektrische levensduur in aantal cycli100
-
Maximale aantal mechanische schakelingen500
-
Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.4600
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12 kV
-
Nominale spanning Ue690 - 690 V
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte745 mm
-
Diepte217 mm
Vermogen
-
Totaal vermogensverlies onder IN262 W
-
Verliesvermogen bij volle belasting262 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Functies
-
Dubbel onderbrekendJa
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

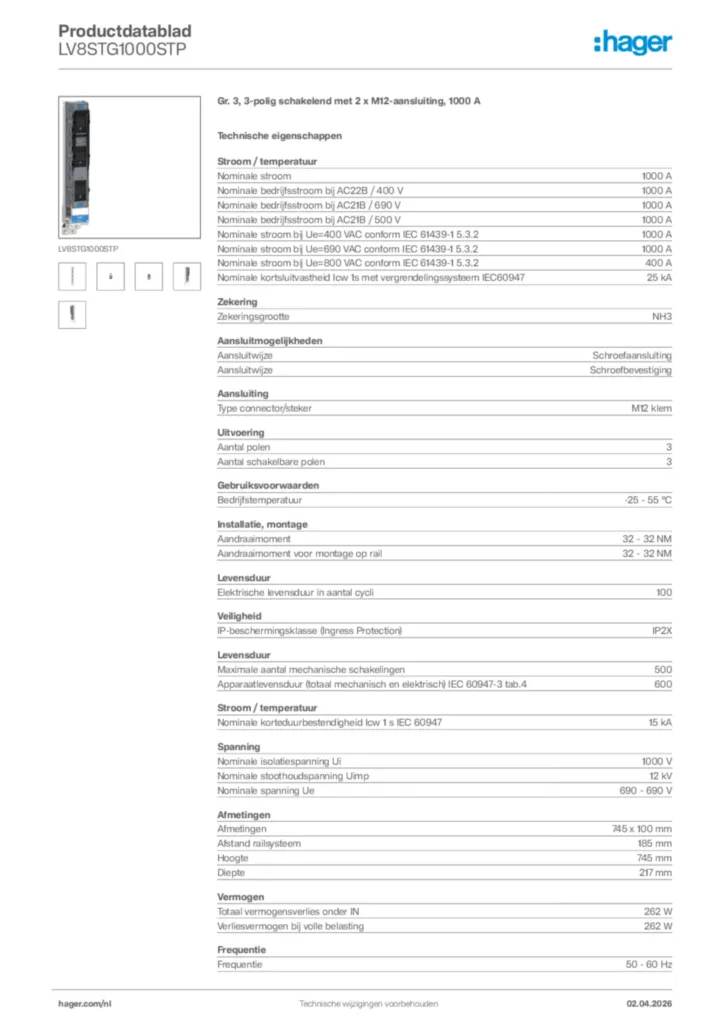

Afbeelding LV8STG1000STP
-
Product datasheet
Hager Productdatablad LV8STG1000STP
Gr. 3, 3-polig schakelend met 2 x M12-aansluiting, 1000 A
PDF -
Installatiehandleiding
Installatiehandleiding International 2025-10-24
PDF17,72 MB
Installatiehandleiding International 2026-03-24
PDF39,54 MB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB 2025-12-08
PDF442,34 kB
Meer documentatie
