Gr. 00, 1-polig schakelend met kooiklemaansluiting, 160 A LV8SG00RTE
Brutoprijs
€ 297,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Binnenkort verkrijgbaar
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Blindplaat/coderingsstrook/inbouwraam 3 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar -
DIN-rail adapter 2 producten beschikbaar -
Aansluitklem stroomrail 2 producten beschikbaar -
Kabelaansluiting 3 producten beschikbaar -
Toebehoren 5 producten beschikbaar
Maak jouw systeem compleet
-
LVZ00RAD185
Afdekplaat 50 mm breed voor dubbeladapter 185 mm
€ 27,90 / Stuk* -
LVZ00RA185Verhoogde afdekplaat 50 mm voor dubbeladapter 185 mm
€ 39,80 / Stuk* -
LVZPBAfdekstrip 850mm lang., set 5 st.
€ 46,60 / Stuk*
-
LVZ00EK
Railcontacthaken voor 00 100/185 mm (set à 3 stuks)
€ 34,20 / Stuk* -
LVZ00KDARailcontacthaken voor dubbeladapter (set à 3 stuks)
€ 56,40 / Stuk*
-
LVZ00C
Brugklem voor koper (set à 3 stuks)
€ 15,90 / Stuk* -
LVZ00APrismaklem voor koper en alu max. 95 mm², set 3 stuks
€ 30,10 / Stuk* -
LVZ001APrismaklem voor koper en alu max. 150 mm², set 3 stuks
€ 54,90 / Stuk*
-
LVZAW
Bevestigingsclip voor afdekstrip (set à 4 stuks)
€ 12,00 / Stuk* -
LVZ00SAMicroschakelaar t.b.v. schakelstandindicatie, gr. 00 60/185 mm
€ 31,40 / Stuk* -
LVZ00BTSTekstvensterhouder gr. 00, 60/100/185 mm
€ 5,25 / Stuk* -
LVZGETComponenthouder verlengd met 1 x cliprail laag en 1 x cliprail hoog
€ 76,20 / Stuk* -
LVZGZTVComponenthouder extra verlengd met 2 x cliprail hoog en 1 x cliprail laag
€ 106,00 / Stuk*
-
LVZ00BSTTekstvenster kantelbaar gr. 00, 60/100/185 mm
€ 7,30 / Stuk* -
LVZ00BTKTekstvenster t.b.v. LVZ00BTS
€ 8,20 / Stuk*
-
LVZ00AK185NKabelafdekkap kort Gr. 00 voor 185mm
€ 6,80 / Stuk* -
LVZ00AL185Kabelafdekkap lang Gr. 00 voor 185mm
€ 7,55 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom160 A
-
Nominale voorwaardelijke kortsluitstroom lcc120 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4120 kA
-
Nominale bedrijfsstroom bij AC23B / 400 V160 A
-
Nominale bedrijfsstroom bij AC22B / 500 V160 A
-
Nominale bedrijfsstroom bij AC21B / 800 V63 A
-
Nominale bedrijfsstroom bij AC22B category B / 690 V160 A
-
Nominale stroom bij Ue=400 VAC conform IEC 61439-1 5.3.2160 A
-
Nominale stroom bij Ue=690 VAC conform IEC 61439-1 5.3.2160 A
-
Nominale stroom bij Ue=800 VAC conform IEC 61439-1 5.3.263 A
-
Voorwaardelijke nominale kortsluitstroom bij Ue=690 V conf. IEC 61439-1 3.8.10.4100 kA
-
Nominale stroom van smeltpatroon2 A, 6 A, 4 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
Nominale korteduurbestendigheid Icw 1 s IEC 609475 kA
Zekering
-
ZekeringsgrootteNH00
Aansluitmogelijkheden
-
AansluitwijzeDirecte aansluiting
-
AansluitwijzeSchroefbevestiging
Aansluiting
-
Doorsnede massieve geleider (RE)2,5 - 95 mm²
-
Doorsnede massieve geleider (SE)2,5 - 95 mm²
-
Type connector/stekerKastklem
-
Doorsnede soepele geleider2,5 - 95 mm²
-
Doorsnede soepele geleider2,5 - 95 mm²
Uitvoering
-
Aantal polen3
-
Aantal schakelbare polen1
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment14 - 14 NM
-
Aandraaimoment voor montage op rail14 - 14 NM
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen1400
-
Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.41600
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp8 kV
-
Nominale spanning Ue690 - 690 V
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte745 mm
-
Diepte127 mm
Vermogen
-
Totaal vermogensverlies onder IN22 W
-
Verliesvermogen van de zekering in het apparaat geïnstalleerd12 W
-
Verliesvermogen bij volle belasting58 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Functies
-
Dubbel onderbrekendJa
Materiaal
-
Bevat gerecycled materiaal (% van totaal plastic gewicht)12 %
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

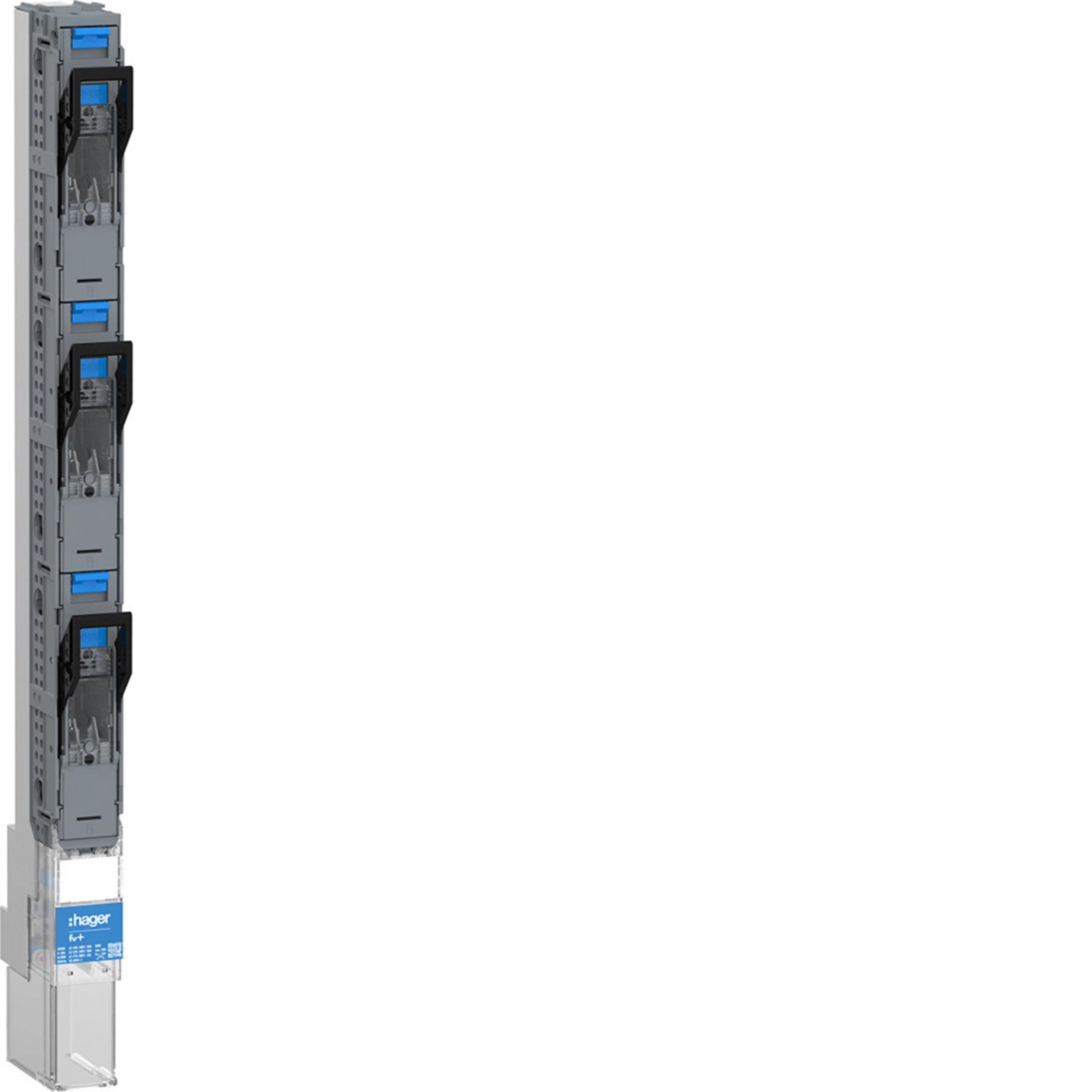

Afbeelding LV8SG00RTE
-
Productinformatieblad

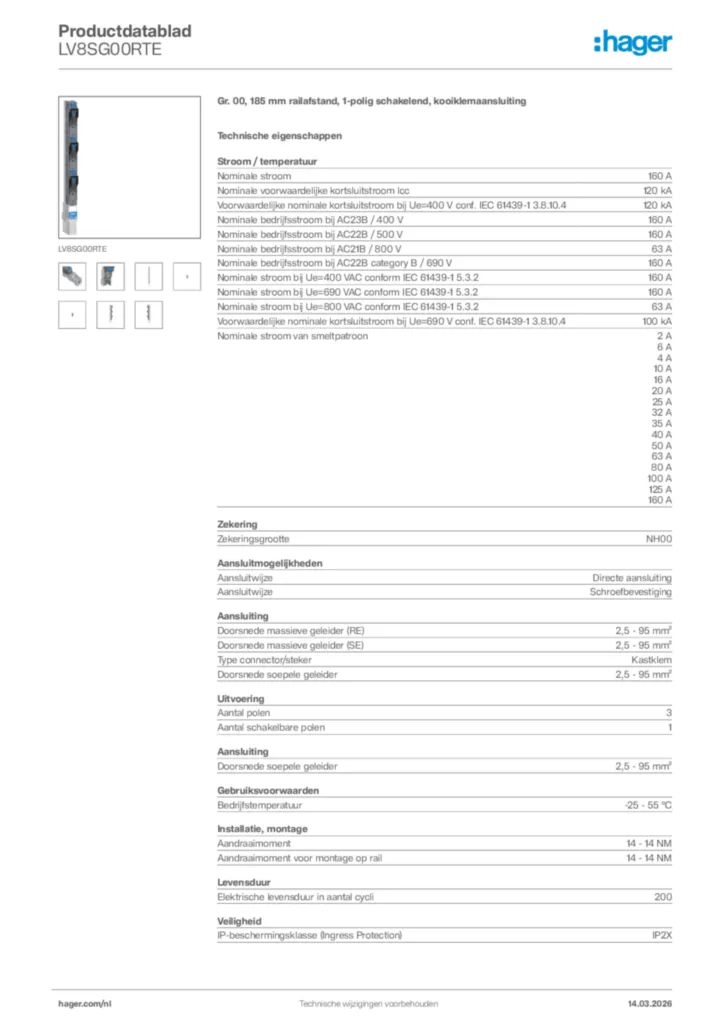

Hager Productdatablad LV8SG00RTE
Gr. 00, 185 mm railafstand, 1-polig schakelend, kooiklemaansluiting
PDF -
Installatiehandleiding

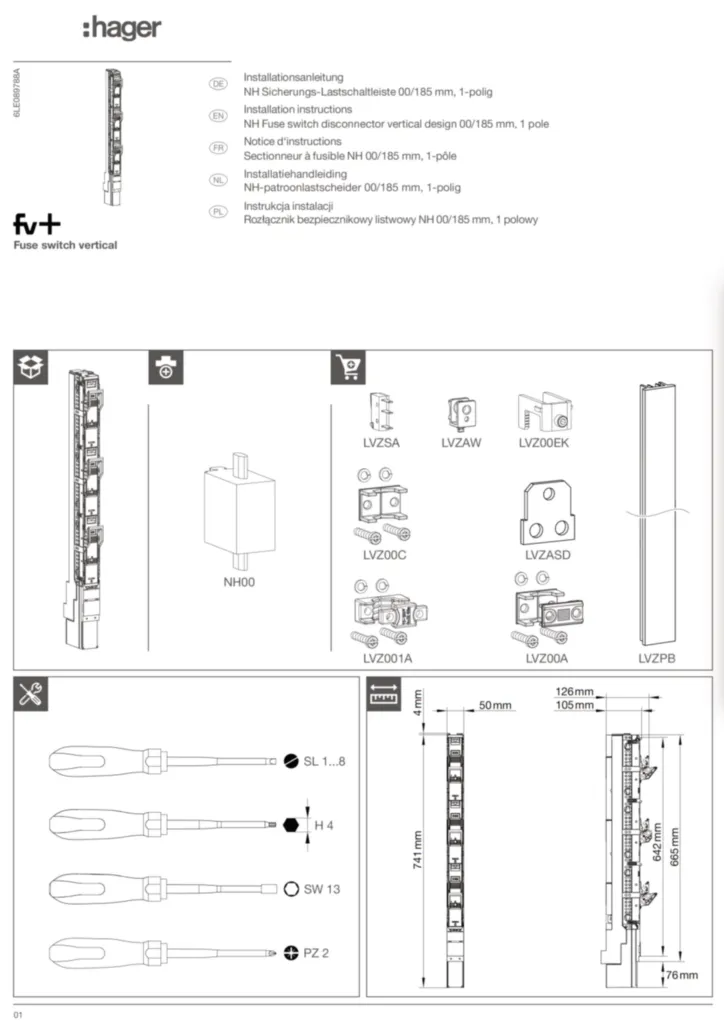

Installatiehandleiding International 2025-07-16
