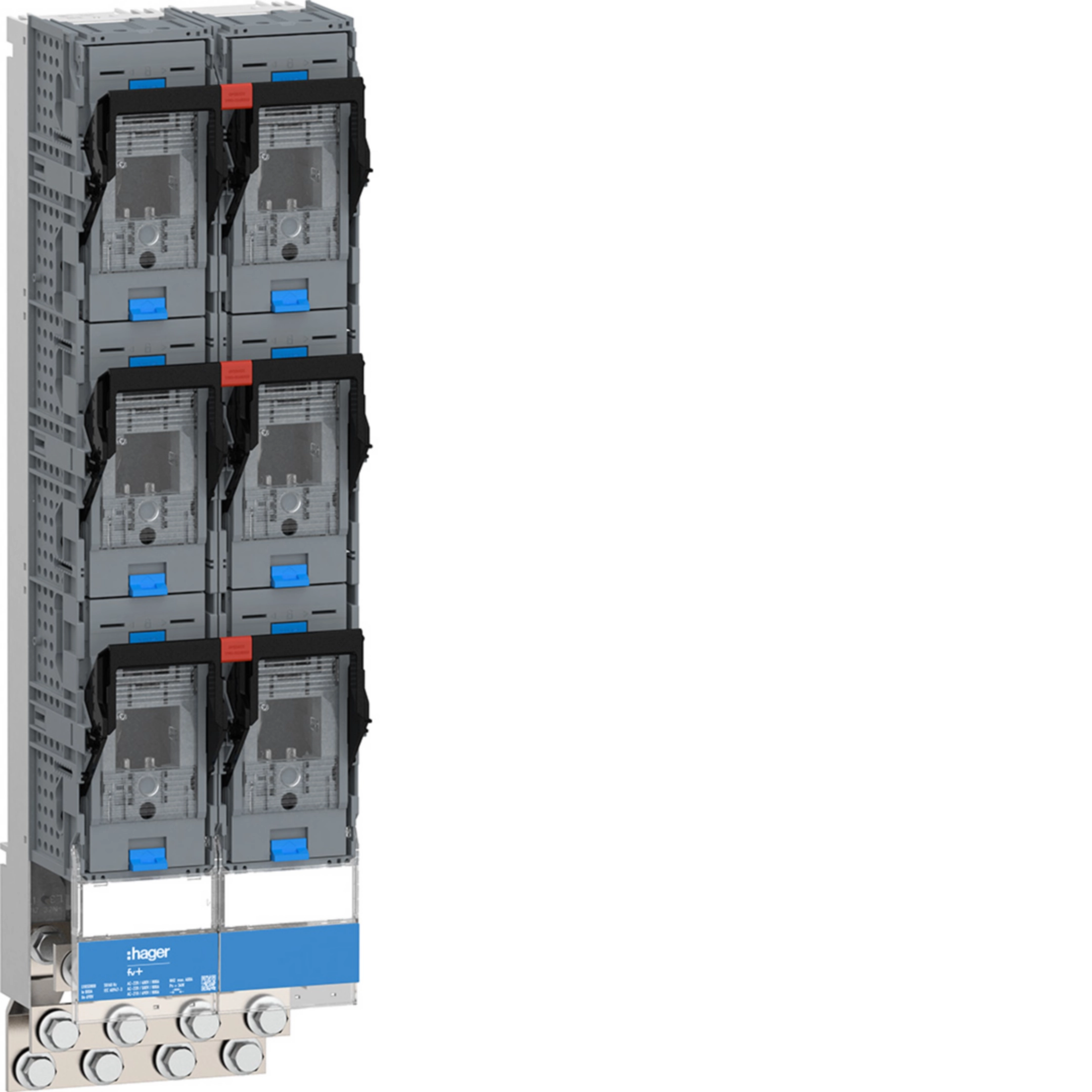

Gr. 2, dubbel 1-polig schakelend met 4 x M12 aansluiting, RVS, 800 A LV8SDR800STE
Brutoprijs
€ 2.005,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Binnenkort verkrijgbaar
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 17 producten beschikbaar -
Elektrische toebehoren voor laagspanningscomponenten 4 producten beschikbaar -
DIN-rail adapter 1 producten beschikbaar -
Stroomtransformator 10 producten beschikbaar -
Toebehoren/onderdelen voor meet- en testinstrumenten 1 producten beschikbaar -
Bout 3 producten beschikbaar
Maak jouw systeem compleet
-
LVZMKEMeetraam kort voor stekkerbussen t.b.v. meeting, (1 fase)
€ 35,70 / Stuk* -
LVZGZTVComponenthouder extra verlengd met 2 x cliprail hoog en 1 x cliprail laag
€ 106,00 / Stuk* -
LVZGETVComponenthouder extra verlangd met 1 x cliprail hoog en 1 x cliprail laag
€ 80,80 / Stuk* -
LVZGETComponenthouder verlengd met 1 x cliprail laag en 1 x cliprail hoog
€ 76,20 / Stuk* -
LVZGESComponenthouder met 6-polige stekerverbinding en 1 x cliprail hoog
€ 78,70 / Stuk* -
LVZGEComponenthouder met 1x cliprail laag en 1x cliprail hoog
€ 81,40 / Stuk* -
LVZGSComponenthouder met 6-polig stekerverbinding
€ 56,60 / Stuk* -
LVZGDComponenthouder met 1 x cliprail laag
€ 46,80 / Stuk* -
LVZMKDMeetraam kort voor stekkerbussen t.b.v. meeting, (3 fasen)
€ 45,30 / Stuk* -
LVZAW
Bevestigingsclip voor afdekstrip (set à 4 stuks)
€ 12,00 / Stuk* -
LVZMKBMeetraam kort voor inbouwmeters, blind, kort
€ 25,80 / Stuk* -
LVZMKKMeetraam kort voor meetapparatuur 72 x 72 mm
€ 27,90 / Stuk* -
LVZMBMeetraam voor meetapparatuur, blind, lang
€ 28,90 / Stuk* -
LVZMKMeetraam voor meetapparatuur 72 x 72 mm, lang
€ 25,80 / Stuk* -
LVZGAAfdekkap voor modulaire componenten
€ 34,30 / Stuk* -
LVZKHDraadgeleider voor stroomtrafo's en spanningsmeting
€ 14,40 / Stuk* -
LVZPHAfsluitbare afdekking voor LVZGA
€ 72,00 / Stuk*
-
LVZSA
Microschakelaar t.b.v. schakelstandindicatie, gr. 1-3
€ 29,10 / Stuk* -
LVZVKBedradingset t.b.v. spanningsafname
€ 76,30 / Stuk* -
LVZVKSEBedradingset 1-fase voor stroomtrafo's klasse 1
€ 45,90 / Stuk* -
LVZVKSDBedradingset 3-fasen t.b.v. stroomtrafo's klasse 1
€ 85,30 / Stuk*
-
LVZGAT
Componenthouder verlengd met 1 x cliprail laag
€ 50,30 / Stuk*
-
LVZW150
Stroomtrafo klasse 1, 150/5 A 2, 5 VA
€ 78,20 / Stuk* -
LVZW250Stroomtrafo klasse 1, 250/5 A 5 VA
€ 78,20 / Stuk* -
LVZW400Stroomtrafo klasse 1, 400/5 A 5 VA
€ 74,70 / Stuk* -
LVZW500Stroomtrafo klasse 1, 500/5 A 5 VA
€ 71,20 / Stuk* -
LVZW600Stroomtrafo klasse 1, 600/5 A 5 VA
€ 76,90 / Stuk* -
LVZW800Stroomtrafo klasse 1, 800/5 A 5 VA
€ 71,20 / Stuk* -
LVZW1000Stroomtrafo klasse 1, 1000/5 A 5 VA
€ 78,20 / Stuk* -
LVZWE400Stroomtrafo klasse 1, 400/1 A 5 VA
€ 93,10 / Stuk* -
LVZWE600Stroomtrafo klasse 1, 600/1A 5 VA
€ 93,10 / Stuk* -
LVZW300K05Stroomtrafo klasse 0, 5s, 300/ 5A 2, 5 VA
€ 78,20 / Stuk*
-
LVZMG
Meetraam voor meetapparatuur 96 x 96 mm
€ 25,80 / Stuk*
-
LVZ0820
Bout M8x25 zeskant met schotelveer, set 3 stuks
€ 7,55 / Stuk* -
LVZSI
Inbus M12x30 met schotelveer (set à 3 stuks)
€ 8,15 / Stuk* -
LVZ1230Bout M12x30 zeskant met schotelveer, set 3 stuks
€ 7,95 / Stuk*
-
LVZBTCodeerschild Gr.1-3 (set à 2 stuks)
€ 10,90 / Stuk*
-
LVZPBAfdekstrip 850mm lang., set 5 st.
€ 46,60 / Stuk* -
LVZAGOpvuladapter tot 100 mm
€ 27,70 / Stuk* -
LVZRADAfdekplaat direct op het railsysteem
€ 40,80 / Stuk* -
LVZRAAfdekplaat met afstandssteunen
€ 52,00 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom800 A
-
Nominale voorwaardelijke kortsluitstroom lcc80 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.480 kA
-
Nominale bedrijfsstroom bij AC22B / 400 V800 A
-
Nominale bedrijfsstroom bij AC22B / 500 V800 A
-
Nominale bedrijfsstroom bij AC21B / 690 V800 A
-
Nominale stroom bij Ue=400 VAC conform IEC 61439-1 5.3.2800 A
-
Nominale stroom bij Ue=690 VAC conform IEC 61439-1 5.3.2800 A
-
Voorwaardelijke nominale kortsluitstroom bij Ue=690 V conf. IEC 61439-1 3.8.10.450 kA
-
Nominale stroom van smeltpatroon25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
Nominale korteduurbestendigheid Icw 1 s IEC 6094720 kA
Zekering
-
ZekeringsgrootteNH2
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
AansluitwijzeSchroefbevestiging
Aansluiting
-
Type connector/stekerM12 klem
Uitvoering
-
Aantal polen3
-
Aantal schakelbare polen1
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment32 - 32 NM
-
Aandraaimoment voor montage op rail32 - 32 NM
Levensduur
-
Elektrische levensduur in aantal cycli100
-
Maximale aantal mechanische schakelingen500
-
Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.4600
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12 kV
-
Nominale spanning Ue690 - 690 V
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte740 mm
-
Diepte206 mm
Vermogen
-
Totaal vermogensverlies onder IN112 W
-
Verliesvermogen van de zekering in het apparaat geïnstalleerd34 W
-
Verliesvermogen bij volle belasting214 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Functies
-
Dubbel onderbrekendJa
Materiaal
-
Bevat gerecycled materiaal (% van totaal plastic gewicht)14 %
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding LV8SDR800STE
-

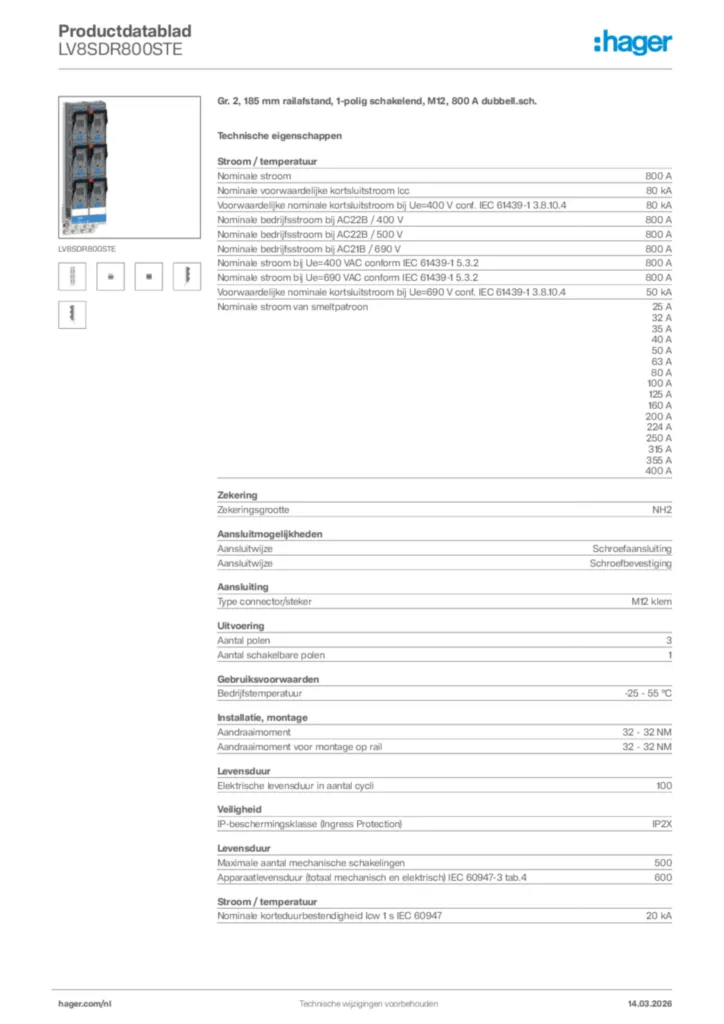

Productinformatieblad
