Vermogensautomaat h3, 3P 1000 A 50 kA LSI HNE970H
EAN-nummer
3250613349745
Verpakking
1 Stuk
Artikelgroep
872
Brutoprijs
€ 4.475,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Shunt afschakeling 3 producten beschikbaar -
Hulpcontactblok 1 producten beschikbaar -
Hangslotvergrendeling voor schakelaar 1 producten beschikbaar -
Nulspanningsspoel 6 producten beschikbaar -
Handgreep voor vermogensautomaat 2 producten beschikbaar -
Bekijk meer 4 andere producten beschikbaar
Maak jouw systeem compleet
-
HXC002H
Uitschakelspoel (SHT) h3, 48 VDC
€ 91,00 / Stuk* -
HXC003HUitschakelspoel (SHT) h3, 100-120 VAC
€ 91,00 / Stuk* -
HXC004HUitschakelspoel (SHT) h3, 200-240 VAC
€ 91,00 / Stuk*
-
HXC021H
AX hulpcontact h3, 1NO+1NC 230 VAC
€ 55,00 / Stuk*
-
HXD039H
Vergrendeling draaibediening, h3 800-1000 A
€ 44,70 / Stuk*
-
HXE011H
Nulspanningspoel (UVR) h3, 24 VDC
€ 195,00 / Stuk* -
HXE013HNulspanningspoel (UVR) h3, 110-120 VAC
€ 195,00 / Stuk* -
HXE014HNulspanningspoel (UVR) h3, 220-240 VAC
€ 195,00 / Stuk* -
HXE015HNulspanningspoel (UVR) h3, 380-415 VAC
€ 195,00 / Stuk* -
HXE018HNulspanningspoel (UVR) h3, 100-120 VDC
€ 195,00 / Stuk* -
HXE019HNulspanningspoel (UVR) h3, 200-240 VDC
€ 195,00 / Stuk*
-
HXE030H
Draaibediening direct, h3 (800-1000A)
€ 213,00 / Stuk* -
HXE031HDraaibediening voor bediening op deur, h3 (800-1000A)
€ 228,00 / Stuk*
-
HXE040HMotorbediening h3, 800-1000 A 24-48 VDC
€ 2.090,00 / Stuk* -
HXE042HMotorbediening h3, 800-1000 A 110-240 VAC
€ 2.090,00 / Stuk*
-
HXE065HVergrendelingsverbinding mechanisch, h3 800-1000 A
€ 85,40 / Stuk*
-
HYA035HKabelset 0,75 mm² - 6 draden, h3+
€ 42,10 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom1000 A
-
Uiterste uitschakelvermogen bij 230 V (EN 60947-2)85 kA
-
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)75 kA
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)50 kA
-
Uiterste uitschakelvermogen bij 415 V (EN 60947-2)50 kA
-
Uitschakelvermogen op 1 pool bij 230 V (EN 60947-2)45 kA
-
Uitschakelvermogen op 1 pool bij 400 V (EN 60947-2)9 kA
Uitvoering
-
Aantal polen3
-
BedieningselementSchakel
-
Uitvoering componentVaste inbouw
Capaciteit
-
Aantal modulen12
Afschakeling
-
Responstijd bij openen10 ms
-
AT_MagneticProtectionKnobSetting2,5, 5, 8
-
AT_RangeMagneticAdjustment5600 A, 7000 A, 8820 A, 10000 A, 10000 A, 10000 A, 10000 A
-
AT_ThermalProtectionKnobSetting0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Instellingen
-
Instelbereik kortvertraagde kortsluiting0 - 0 A
Frequentie
-
Frequentie50 - 60 Hz
Installatie, montage
-
Aandraaimoment65 - 65 NM
-
Montage/aansluitpositieFront
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
Trip unitLSI
Belangrijkste elektrische eigenschappen
-
Afschakeltijd magnetische beveiliging100 - 200 ms
Vermogen
-
Vermogensverlies bij nominale stroom In186 W
-
Vermogensverlies per pool bij In62 W
Levensduur
-
Elektrische levensduur in aantal cycli1000
-
Maximale aantal mechanische schakelingen4000
Samenstelling
-
Aantal hulpcontacten als wisselcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal hulpcontacten als maakcontact0
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP4X
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 70 °C
Aansluiting
-
Aansluitdoorsnede soepele ader2x 240 mm²
-
Aansluitdoorsnede massieve ader2x 240 mm²
-
Type connector/stekerKlem
Bediening en signalering
-
Motorbediening geïntegreerdNee
Compatibiliteit
-
Geschikt voor DIN-railNee
Voeding
-
Positie voedingBidirectioneel
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

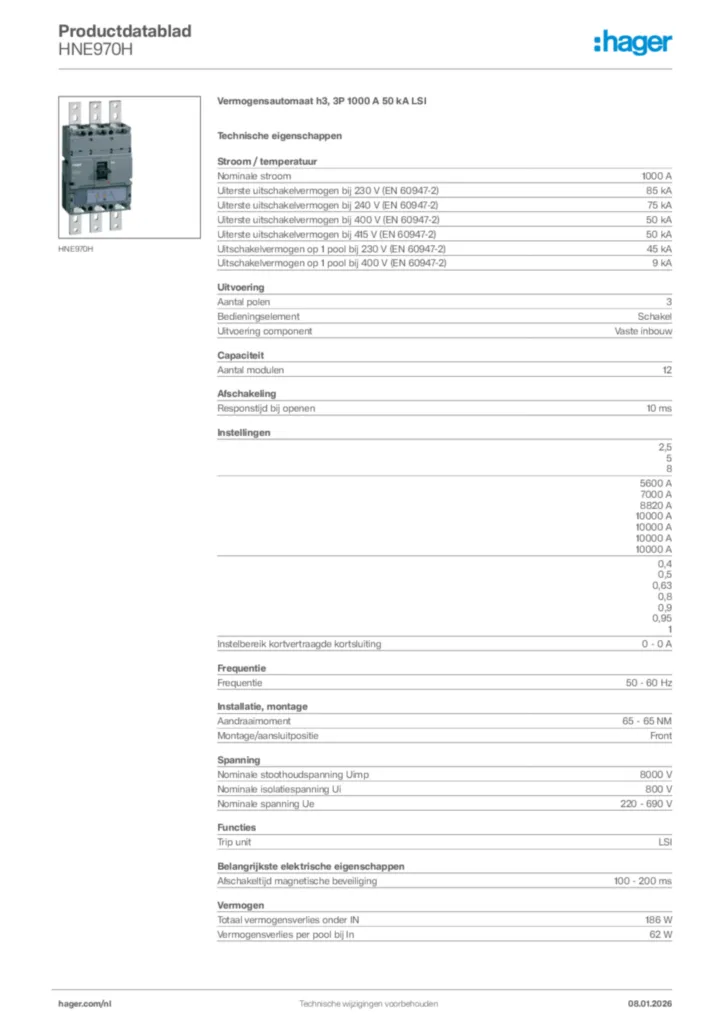

Afbeelding HNE970H
-
