Mespatroon- en veilighedenlastscheiders

HFD325

Name: HFD325
SKU: HFD325
Price: 595 EUR

Veilighedenlastscheider, 3-polig, 250A, NH1

Bestelnummer

HFD325

EAN-nummer

3250613130367

Verpakking

1 stuk

Artikelgroep

F35

Brutoprijs

€ 595,00 / stuk *

Technische eigenschappen
Downloads
Bijpassende producten
Meer producten

Download technische eigenschappen

Technische eigenschappen

Design
- Type bediening
  - Deurkoppelingsdraaigrendel
- Aantal polen
  - 3 P
- Pooltype
  - 3 P
Compatibiliteit
- Compatibel met montage DIN-rail
  - Nee
Belangrijkste elektrische eigenschappen
- Nominale spanning (wisselstroom)
  - 380 / 415 V
- Nominale stroom
  - 250 A
Spanning
- Nominale isolatiespanning
  - 750 V
Stroom
- Kortsluitstroom met zekering gl-gG
  - 100 kA
- Nominale stroom van de smeltpatroon
  - 160 / 200 / 224 / 250 A
Zekering
- Zekeringskarakteristiek
  - gI
  - gG
- Grootte zekering
  - NH1
Afmetingen
- Diepte geïnstalleerd product
  - 146 mm
- Hoogte geïnstalleerd product
  - 195 mm
- Breedte geïnstalleerd product
  - 234 mm
Vermogen
- Vermogensverlies bij nominale stroom
  - 123.3 W
- Vermogensverlies per pool
  - 41.1 W
- Vermogen bij 400 V in gebruikerscategorie AC 1
  - 164 kW
Deksel, Deur
- Vergrendelbaar
  - Ja

Materiaal
- Kleur van hendel
  - 1405
Montage
- Geschikt voor montage op railsysteem
  - Nee
- Geschikt voor frontmontage centraal
  - Nee
- Geschikt voor frontmontage
  - Nee
- Geschikt voor bodemmontage
  - Ja
Aansluiting
- Soort verbinding
  - schroeftechniek
Kabel
- Lengte van de geleider gebruikt voor de verwarmingstest (m) volgens productnorm
  - 2 m
- Doorsnede van de geleider voor de verwarmingstest (mm²) volgens productnorm
  - 150 mm²
Samenstelling
- Aantal hulpcontacten als verbreekcontact
  - 0
- Aantal hulpcontacten als maakcontact
  - 0
- Aantal hulpcontacten als wisselcontact
  - 0
- Uitbreiding mogelijk
  - Ja
Normen
- Norm
  - IEC 60947-3
- Europese richtlijn RoHs
  - vrijwillige overeenstemming
- Europese richtlijn WEEE
  - van toepassing
Veiligheid
- Beschermingsgraad (IP)
  - IP00
Temperatuur
- Omgevingstemperatuur tijdens verwarmingstest volgens productnorm
  - 24 °C
- Max. toelaatbare temperatuur op toegankelijke delen (bedoeld om aan te raken)
  - 80 °C
- Max. toelaatbare temperatuur op toegankelijke delen (handbediend)
  - 65 °C
- Max. toelaatbare temperatuur bij toegangsdelen (niet aanraken normale werking)
  - 90 °C
- Max. toelaatbare temperatuur op klemmen
  - 110 °C
- Temperatuurstijgingslimiet toegangsdelen (schakelen) volgens productnorm
  - 25 K
- Temperatuurstijgingslimiet toegangsdelen (niet aanraken) volgens productnorm
  - 50 K
- Temperatuurstijgingslimiet toegangsdelen (om aan te raken) volgens productnorm
  - 40 K
- Temperatuurstijgingslimiet aansluitklemmen volgens productnorm
  - 70 K
- Temperatuurstijging gemeten op toegankelijke delen bij In (handbediend)
  - 25 K
- Temperatuurstijging gemeten op toegankelijke delen bij In (niet aanraken)
  - 50 K
- Temperatuurstijging gemeten op toegankelijke delen bij In (om aan te raken)
  - 40 K
- Temperatuurstijging gemeten op de aansluitklemmen bij In
  - 70 K

Downloads

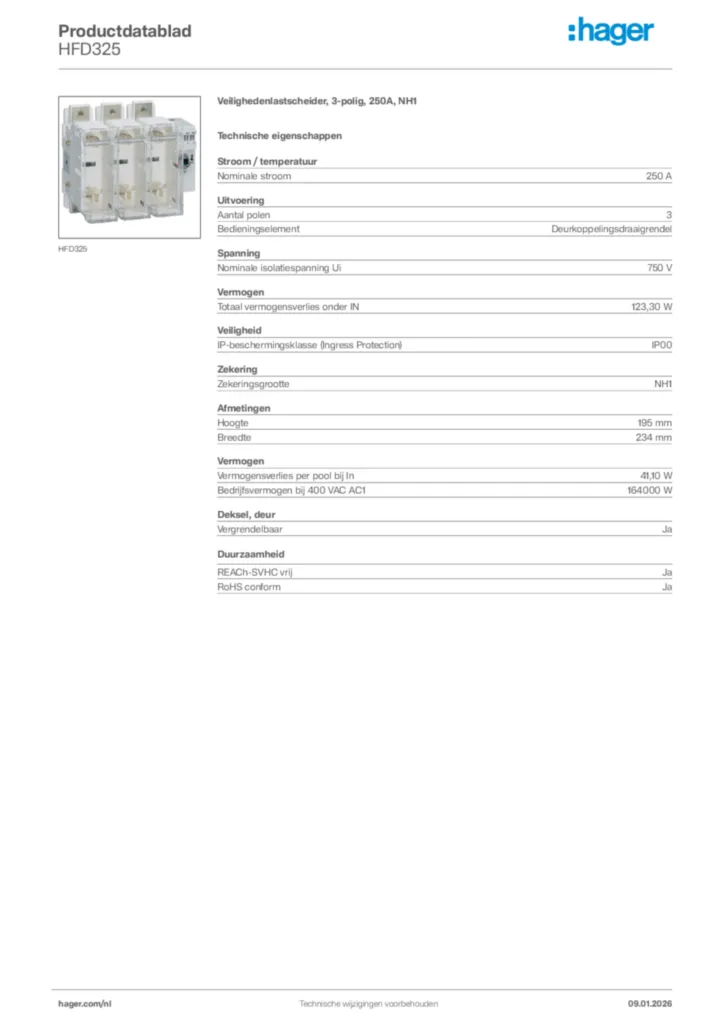

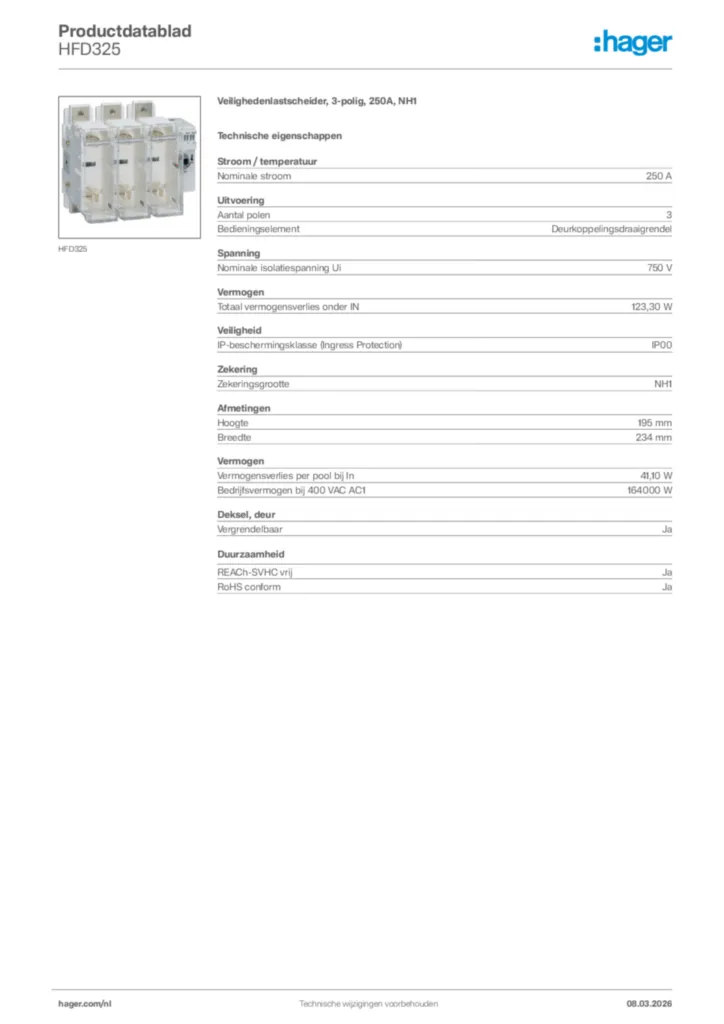

Afbeelding voor HFD325
