HFD312

Veilighedenlastscheider, 3-polig, 125A, NH00
Bestelnummer
HFD312
EAN-nummer
3250613130329
Verpakking
1 stuk
Artikelgroep
F35
Brutoprijs
€ 323,00 / stuk *

Technische eigenschappen

  • Design
    • Type bediening
      • Deurkoppelingsdraaigrendel
    • Aantal polen
      • 3 P
    • Pooltype
      • 3 P
  • Belangrijkste elektrische eigenschappen
    • Nominale spanning (wisselstroom)
      • 380 / 415 V
    • Nominale stroom
      • 125 A
  • Spanning
    • Nominale isolatiespanning
      • 750 V
  • Stroom
    • Kortsluitstroom met zekering gl-gG
      • 100 kA
    • Nominale stroom van de smeltpatroon
      • 125 A
  • Zekering
    • Zekeringskarakteristiek
      • gI
      • gG
    • Grootte zekering
      • NH00
  • Afmetingen
    • Hoogte geïnstalleerd product
      • 162 mm
    • Breedte geïnstalleerd product
      • 148 mm
  • Vermogen
    • Vermogensverlies bij nominale stroom
      • 60,9 W
    • Vermogensverlies per pool
      • 20,3 W
    • Vermogen bij 400 V in gebruikerscategorie AC 1
      • 82 kW
  • Deksel, Deur
    • Vergrendelbaar
      • Ja
  • Materiaal
    • Kleur van hendel
      • 1405
  • Montage
    • Geschikt voor montage op railsysteem
      • Nee
    • Geschikt voor frontmontage centraal
      • Nee
    • Geschikt voor frontmontage
      • Nee
    • Geschikt voor bodemmontage
      • Ja
  • Aansluiting
    • Soort verbinding
      • schroeftechniek
  • Kabel
    • Lengte van de geleider gebruikt voor de verwarmingstest (m) volgens productnorm
      • 2 m
    • Doorsnede van de geleider voor de verwarmingstest (mm²) volgens productnorm
      • 50 mm²
  • Samenstelling
    • Aantal hulpcontacten als verbreekcontact
      • 0
    • Aantal hulpcontacten als maakcontact
      • 0
    • Aantal hulpcontacten als wisselcontact
      • 0
    • Uitbreiding mogelijk
      • Ja
  • Normen
    • Norm
      • IEC 60947-3
    • Europese richtlijn RoHs
      • vrijwillige overeenstemming
    • Europese richtlijn WEEE
      • van toepassing
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP00
  • Temperatuur
    • Omgevingstemperatuur tijdens verwarmingstest volgens productnorm
      • 24 °C
    • Max. toelaatbare temperatuur op toegankelijke delen (bedoeld om aan te raken)
      • 80 °C
    • Max. toelaatbare temperatuur op toegankelijke delen (handbediend)
      • 65 °C
    • Max. toelaatbare temperatuur bij toegangsdelen (niet aanraken normale werking)
      • 90 °C
    • Max. toelaatbare temperatuur op klemmen
      • 110 °C
    • Temperatuurstijgingslimiet toegangsdelen (schakelen) volgens productnorm
      • 25 K
    • Temperatuurstijgingslimiet toegangsdelen (niet aanraken) volgens productnorm
      • 50 K
    • Temperatuurstijgingslimiet toegangsdelen (om aan te raken) volgens productnorm
      • 40 K
    • Temperatuurstijgingslimiet aansluitklemmen volgens productnorm
      • 70 K
    • Temperatuurstijging gemeten op toegankelijke delen bij In (handbediend)
      • 25 K
    • Temperatuurstijging gemeten op toegankelijke delen bij In (niet aanraken)
      • 50 K
    • Temperatuurstijging gemeten op toegankelijke delen bij In (om aan te raken)
      • 40 K
    • Temperatuurstijging gemeten op de aansluitklemmen bij In
      • 70 K

Downloads

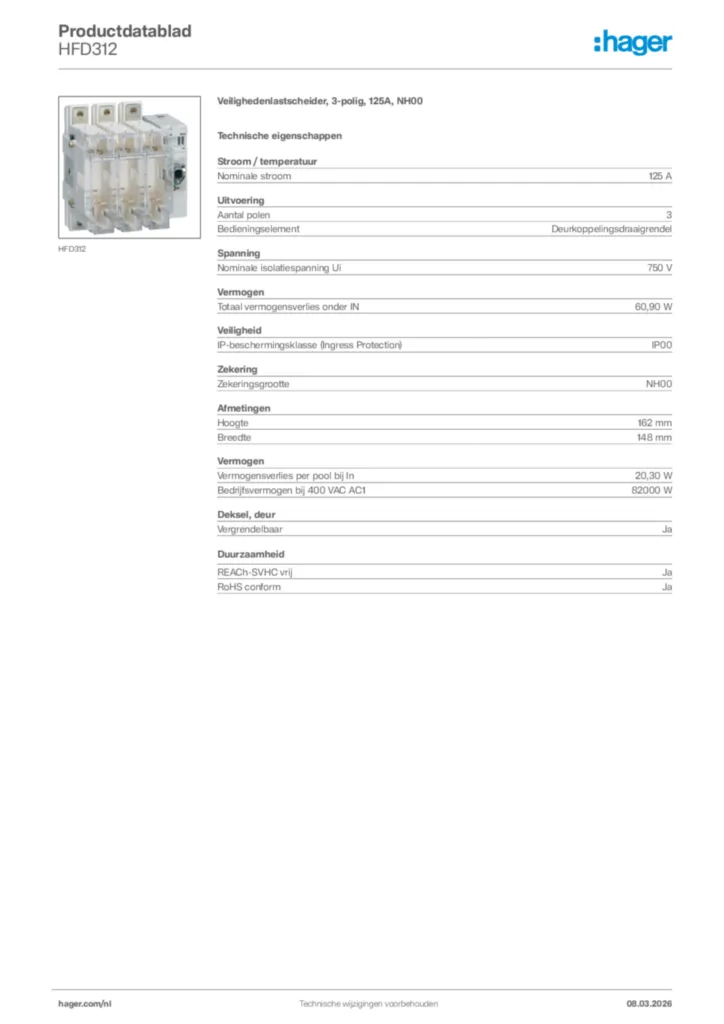

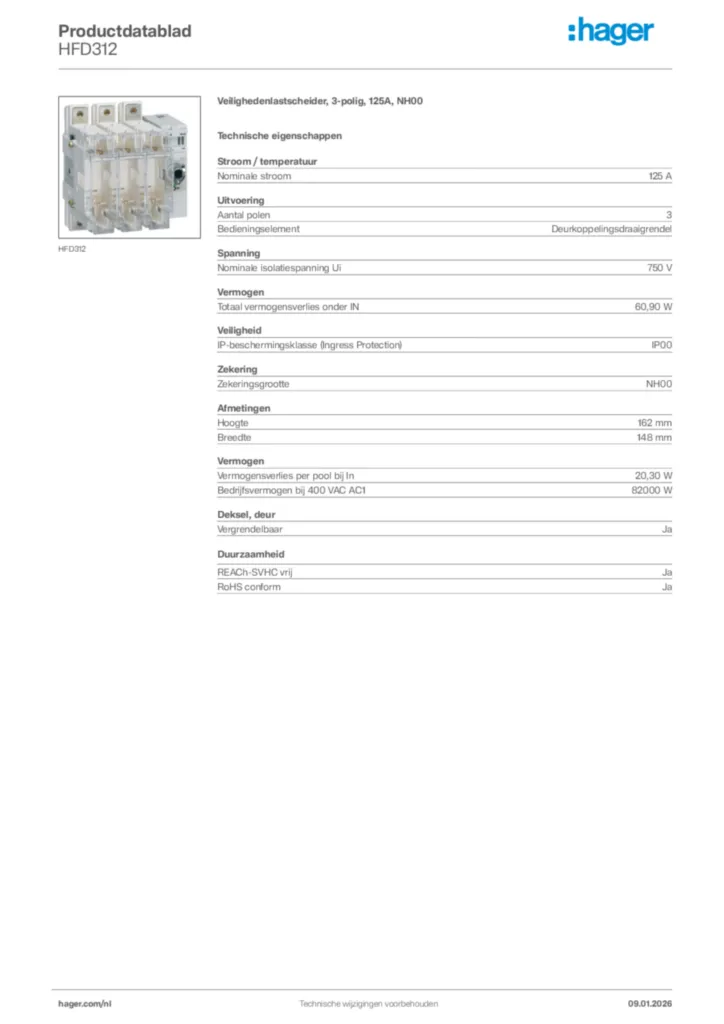

  • Afbeelding voor HFD312
