Lastscheider 4-polig 20 A modulair M1 HAB402
EAN-nummer
3250613140335
Verpakking
1 Stuk
Artikelgroep
F35
Brutoprijs
€ 45,30
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Draaibediening 1 producten beschikbaar -
Schakelaaras 3 producten beschikbaar -
Hulpcontact 2 producten beschikbaar -
Afschermkap 1 producten beschikbaar
Maak jouw systeem compleet
-
HZC010
Draaibediening lastscheider HA, M1-2
€ 47,20 / Stuk*
-
HZC111
Verlengas lastscheider HA/HI, lengte 150 mm M1-2
€ 5,55 / Stuk* -
HZC112Verlengas lastscheider HA/HI, lengte 200 mm M1-2
€ 7,15 / Stuk* -
HZC113Verlengas lastscheider HA/HI, lengte 320 mm M1-2
€ 9,35 / Stuk*
-
HZC311
Hulpcontact 1 maak + 1 verbreek lastscheider M1-2-V
€ 27,90 / Stuk* -
HZC312Hulpcontact 2 maak lastscheider M1-2-V
€ 27,90 / Stuk*
-
HZC212
Afschermkap set 4-polig M1
€ 11,20 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom20 A
-
Nominale bedrijfsstroom bij AC2120 A
-
Nominale bedrijfsstroom bij AC21B20 A
-
Nominale bedrijfsstroom bij AC22B20 A
-
Nominale bedrijfsstroom bij AC23A20 A
-
Nominale bedrijfsstroom bij AC23B20 A
-
Kortsluit inschakelvermogen Icm bij 415 VAC volgens IEC 60947-31,80 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609471,26 kA
-
Nominale korteduurbestendigheid Icw IEC 609471,26 kA
Uitvoering
-
Pooltype4P
-
BedieningselementKorte draaigreep
-
Aantal polen4
Aansluiting
-
Aansluitdoorsnede massieve ader16 mm²
Spanning
-
Nominale isolatiespanning Ui800 V
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale spanning Ue380 - 415 V
Vermogen
-
Vermogensverlies per pool bij In0,30 W
-
Vermogensverlies bij nominale stroom In1 W
-
Bedrijfsvermogen bij 400 VAC AC113000 W
-
Bedrijfsvermogen bij 400 VAC AC239000 W
Installatie, montage
-
Aandraaimoment2 - 2,2 NM
Samenstelling
-
Motorbediening optioneelNee
-
Aantal hulpcontacten als wisselcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal hulpcontacten als maakcontact0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
Deksel, deur
-
VergrendelbaarJa
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Frequentie
-
Frequentie50 - 50 Hz
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Functies
-
Is omkeerschakelaarNee
-
Uitvoering als noodstopinrichtingNee
-
Uitvoering als hoofdschakelaarJa
-
Uitvoering als werkschakelaarJa
-
Uitvoering als veiligheidsschakelaarJa
-
Uitvoering als lastscheiderJa
Capaciteit
-
Aantal modulen3,42
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

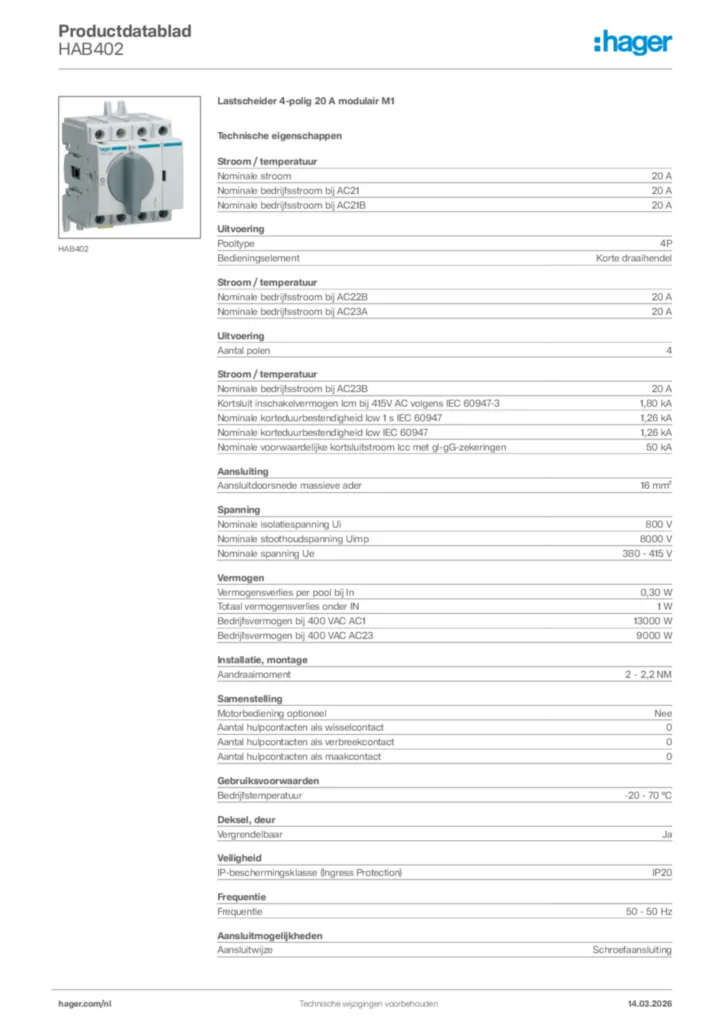

Afbeelding HAB402
-
