Lastscheider 3-polig 160 A modulair compact, vlag M8 HA307
EAN-nummer
3250613113070
Verpakking
1 Stuk
Artikelgroep
F35
Brutoprijs
€ 224,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontact 1 producten beschikbaar -
Schakelaaras 2 producten beschikbaar -
Draaibediening 1 producten beschikbaar -
Afschermkap 1 producten beschikbaar -
Toebehoren 1 producten beschikbaar
Maak jouw systeem compleet
-
HZ022
Hulpcontact 1 maak + 1 verbreek lastscheider 125-160 A
€ 40,70 / Stuk*
-
HZC001
Draaibediening veilighedenlastscheider HFD306-406
€ 60,70 / Stuk*
-
HZ062
Afschermkap lastscheiders 125 en 160 A (boven of onder)
€ 13,40 / Stuk*
-
HZ072
Aansluitklemmen 3-polig 160 A (3 stuks)
€ 39,40 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom160 A
-
Nominale bedrijfsstroom bij AC21160 A
-
Nominale bedrijfsstroom bij AC21A160 A
-
Nominale bedrijfsstroom bij AC21B160 A
-
Nominale bedrijfsstroom bij AC22A160 A
-
Nominale bedrijfsstroom bij AC22B160 A
-
Nominale bedrijfsstroom bij AC23A160 A
-
Nominale bedrijfsstroom bij AC23B160 A
-
Kortsluit inschakelvermogen Icm bij 415V AC volgens IEC 60947-35,88 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609474 kA
-
Nominale korteduurbestendigheid Icw IEC 609474 kA
Aansluiting
-
Aansluitdoorsnede massieve ader95 mm²
-
Aansluitdoorsnede soepele ader95 mm²
Spanning
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue380 - 415 V
-
Nominale stoothoudspanning Uimp8000 V
Vermogen
-
Vermogensverlies per pool bij In3,30 W
-
Totaal vermogensverlies onder IN9,90 W
-
Bedrijfsvermogen bij 400 VAC AC1105000 W
-
Bedrijfsvermogen bij 400 VAC AC2372000 W
Samenstelling
-
Motorbediening optioneelNee
-
Aantal hulpcontacten als wisselcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal hulpcontacten als maakcontact0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
Deksel, deur
-
VergrendelbaarJa
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP00
Uitvoering
-
Pooltype3P
-
Aantal polen3
-
BedieningselementKorte draaihendel
Frequentie
-
Frequentie50 - 60 Hz
Functies
-
Is omkeerschakelaarNee
-
Uitvoering als noodstopinrichtingNee
-
Uitvoering als hoofdschakelaarJa
-
Uitvoering als werkschakelaarJa
-
Uitvoering als veiligheidsschakelaarJa
-
Uitvoering als lastscheiderJa
Capaciteit
-
Aantal modulen8,50
Installatie, montage
-
Aandraaimoment9 - 9,9 NM
Afmetingen
-
Hoogte82,5 mm
-
Breedte142 mm
-
Diepte136 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding HA307
-
Product datasheet

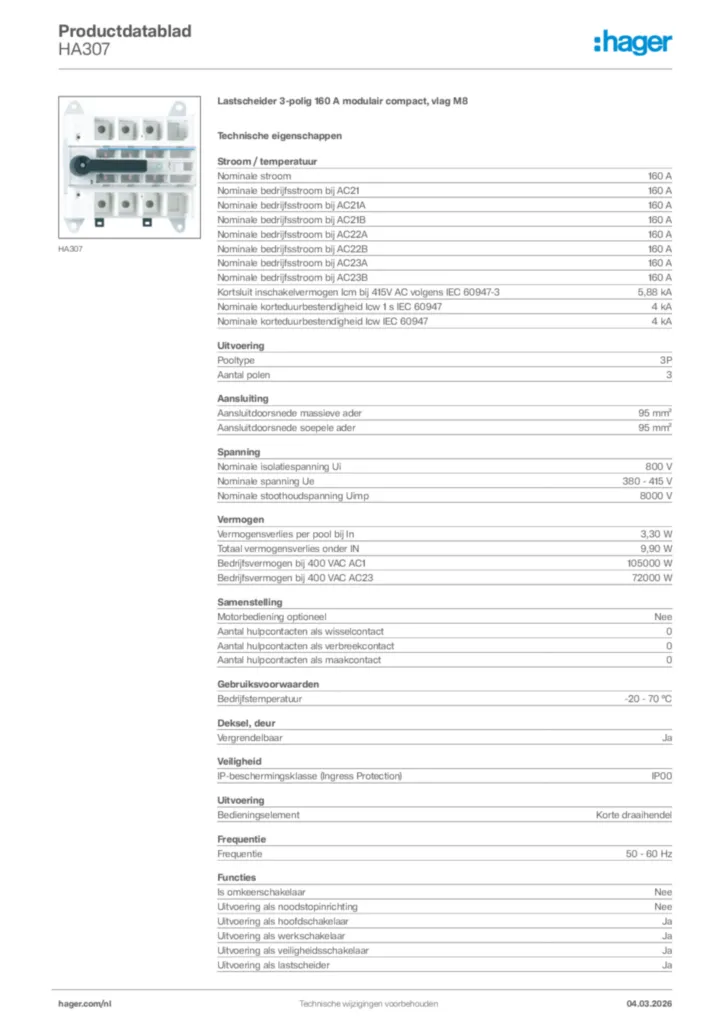

Hager Productdatablad HA307
