Hulprelais 4 NO, 4 A bij AC-15, 24 VDC EVR00440E
EAN-nummer
3250612236589
Verpakking
1 Stuk
Artikelgroep
G55
Brutoprijs
€ 62,90
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontact 4 producten beschikbaar -
Toebehoren 1 producten beschikbaar
Maak jouw systeem compleet
-
EVA005
Hulpcontactblok 1NO+1NC voor EV007…EV038, EVN022…EVN045, EVL…, EVR…
€ 13,80 / Stuk* -
EVA006Hulpcontactblok 4NO voor EV007…EV038, EVN022…EVN045, EVL..., EVR…
€ 23,40 / Stuk* -
EVA007Hulpcontactblok 2NO+2NC voor EV007…EV038, EVN022…EVN045, EVL…, EVR…
€ 23,40 / Stuk* -
EVA008Hulpcontactblok 4NC voor EV007…EV038, EVN022…EVN045, EVL…, EVR…
€ 23,40 / Stuk*
Technische eigenschappen
Uitvoering
-
Pooltype4P
Spanning
-
Nominale spanning Ue600 - 600 V
-
Stuurspanning DC24 - 24 V
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale spanning Ue AC voor hulpcontact600 V
-
Nominale spanning Ue DC voor hulpcontact250 V
Stroom / temperatuur
-
Nominale bedrijfsstroom AC14 A
-
Nominale stroom Ie onder 110 V DC13 IEC 60947-50,50 A
-
Nominale stroom Ie onder 110 VDC L/R 15 ms IEC 60947-56 A
-
Nominale stroom Ie onder 220 V DC13 IEC 60947-50,25 A
-
Nominale stroom Ie onder 220 VDC L/R 15 ms IEC 60947-55 A
-
Nominale stroom Ie onder 24 V DC13 IEC 60947-52,50 A
-
Nominale stroom Ie onder 24 VDC L/R 15 ms IEC 60947-510 A
-
Nominale stroom Ie onder 400 - 415 V AC15 IEC 60947 - 54 A
Afmetingen
-
Afstriplengte voor hoofdstroomaansluiting10 mm
Frequentie
-
Frequentie50 - 60 Hz
Vermogen
-
Totaal vermogensverlies onder IN3,40 W
-
Vermogensverlies per spoel1,40 W
Installatie, montage
-
Aandraaimoment besturings- en hulpcontact1,20 - 1,20 NM
-
Aandraaimoment hoofdstroomaansluiting1,20 - 1,20 NM
Levensduur
-
Elektrische levensduur in aantal cycli10000000
-
Maximale aantal mechanische schakelingen20000000
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Aansluiting
-
Soort contact4 maak
-
Striplengte van besturings- en hulpaansluitkabel10 mm
Samenstelling
-
Aantal hulpcontacten als maakcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal maakcontacten4
-
Aantal verbreekcontacten0
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 60 °C
-
Graad van vervuiling IEC 6643
-
Opslag-/transport-temperatuur-40 - 80 °C
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding EVR00440E
-

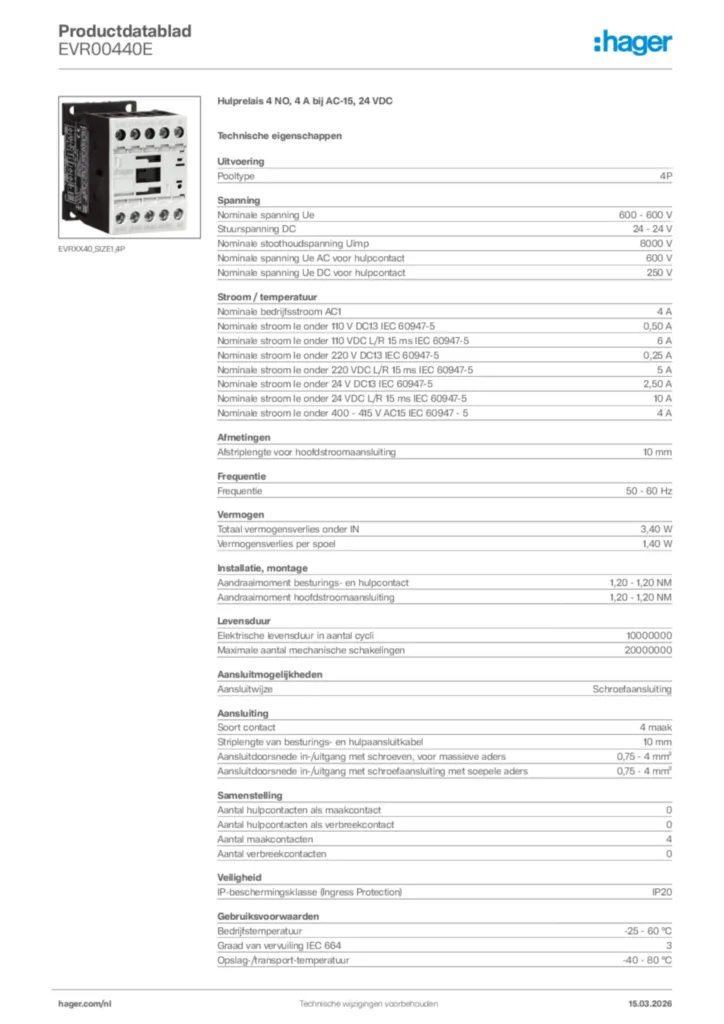

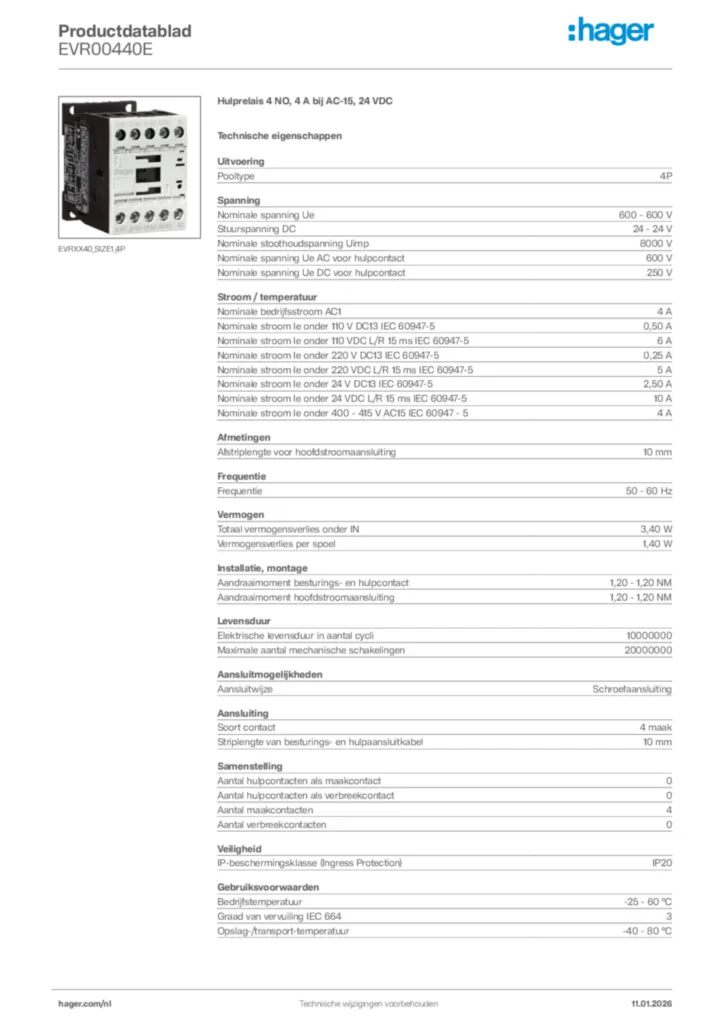

Product datasheet
Hager Productdatablad EVR00440E
Hulprelais 4 NO, 4 A bij AC-15, 24 VDC
PDF -
Handleiding
Handleiding en-GB 2025-04-10
PDF4,12 MB -
Conformiteitsverklaring
Declaration Of Conformity
Conformiteitsverklaring en-GB 2023-12-12
PDF421,30 kB
Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications
Conformiteitsverklaring International 2021-03-01
PDF60,48 kB
