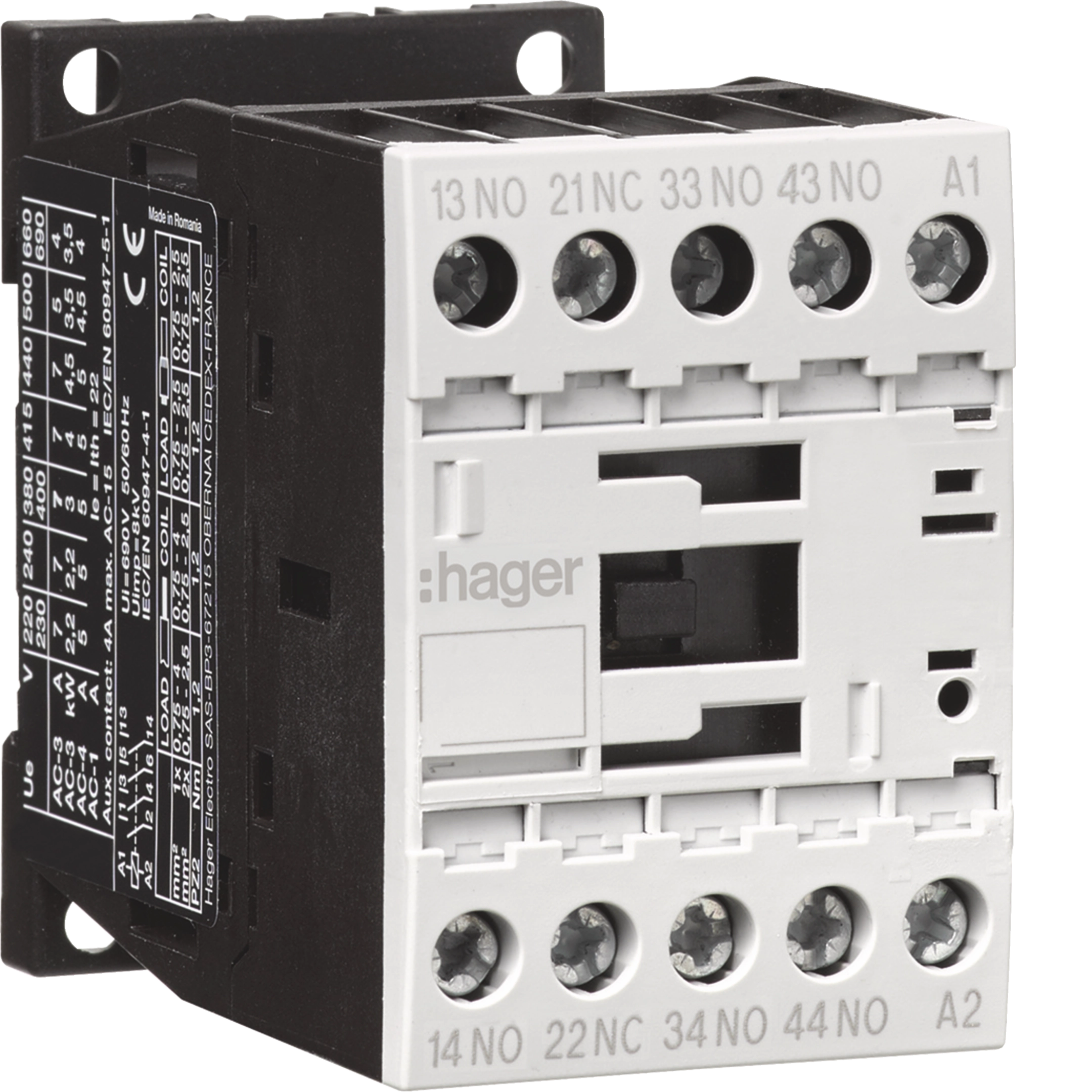

Hulprelais 3 NO + 1 NC, 4 A bij AC-15, 24 VDC EVR00431E
EAN-nummer
3250612236558
Verpakking
1 Stuk
Artikelgroep
G55
Brutoprijs
€ 62,90
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontact 4 producten beschikbaar -
Toebehoren 1 producten beschikbaar
Maak jouw systeem compleet
-
EVA005
Hulpcontactblok 1NO+1NC voor EV007…EV038, EVN022…EVN045, EVL…, EVR…
€ 13,80 / Stuk* -
EVA006Hulpcontactblok 4NO voor EV007…EV038, EVN022…EVN045, EVL..., EVR…
€ 23,40 / Stuk* -
EVA007Hulpcontactblok 2NO+2NC voor EV007…EV038, EVN022…EVN045, EVL…, EVR…
€ 23,40 / Stuk* -
EVA008Hulpcontactblok 4NC voor EV007…EV038, EVN022…EVN045, EVL…, EVR…
€ 23,40 / Stuk*
Technische eigenschappen
Uitvoering
-
Pooltype4P
Spanning
-
Nominale spanning Ue600 - 600 V
-
Stuurspanning DC24 - 24 V
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale spanning Ue AC voor hulpcontact600 V
-
Nominale spanning Ue DC voor hulpcontact250 V
Stroom / temperatuur
-
Nominale bedrijfsstroom AC14 A
-
Nominale stroom Ie onder 110 V DC13 IEC 60947-50,50 A
-
Nominale stroom Ie onder 110 VDC L/R 15 ms IEC 60947-56 A
-
Nominale stroom Ie onder 220 V DC13 IEC 60947-50,25 A
-
Nominale stroom Ie onder 220 VDC L/R 15 ms IEC 60947-55 A
-
Nominale stroom Ie onder 24 V DC13 IEC 60947-52,50 A
-
Nominale stroom Ie onder 24 VDC L/R 15 ms IEC 60947-510 A
-
Nominale stroom Ie onder 400 - 415 V AC15 IEC 60947 - 54 A
Afmetingen
-
Afstriplengte voor hoofdstroomaansluiting10 mm
Frequentie
-
Frequentie50 - 60 Hz
Vermogen
-
Totaal vermogensverlies onder IN2,90 W
-
Vermogensverlies per spoel1,40 W
Installatie, montage
-
Aandraaimoment besturings- en hulpcontact1,20 - 1,20 NM
-
Aandraaimoment hoofdstroomaansluiting1,20 - 1,20 NM
Levensduur
-
Elektrische levensduur in aantal cycli10000000
-
Maximale aantal mechanische schakelingen20000000
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Aansluiting
-
Soort contact3 maak + 1 verbreek
-
Striplengte van besturings- en hulpaansluitkabel10 mm
Samenstelling
-
Aantal hulpcontacten als maakcontact3
-
Aantal hulpcontacten als verbreekcontact1
-
Aantal maakcontacten3
-
Aantal verbreekcontacten1
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 60 °C
-
Graad van vervuiling IEC 6643
-
Opslag-/transport-temperatuur-40 - 80 °C
