kWh-meter 3-fase direct 80 A, 4 modulen, Modbus MID ECR380D
EAN-nummer
3250612231478
Verpakking
1 Stuk
Artikelgroep
F80
Brutoprijs
€ 365,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-

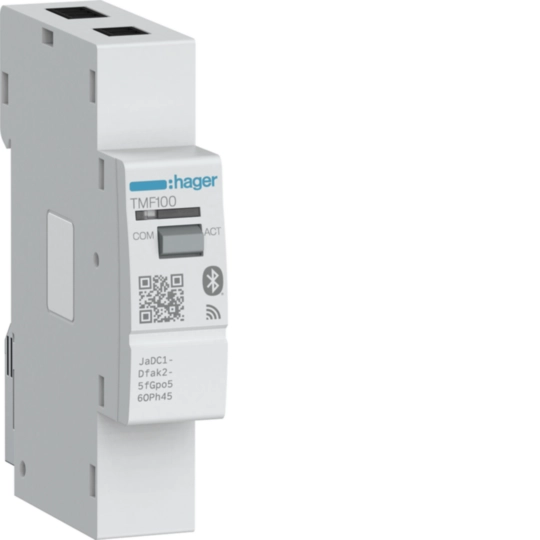

Toebehoren voor bussysteem 1 producten beschikbaar
Technische eigenschappen
Uitvoering
-
BussysteemMODBUS
-
Pooltype3P+N
Stroom / temperatuur
-
Nominale stroom80 A
-
Maximale meetcircuitstroom80 A
Capaciteit
-
Aantal modulen4
Aansluitmogelijkheden
-
AansluitwijzeDirecte aansluiting
-
AansluitwijzeModbBus RS485 3-draads
Afmetingen
-
Hoogte92 mm
-
Breedte72 mm
-
Diepte60 mm
Belangrijkste elektrische eigenschappen
-
Type impulsgeverOptisch
Compatibiliteit
-
Geschikt voorInkoop/levering
Aansluiting
-
Aansluitdoorsnede van meetingang33 - 33 mm²
-
Aansluitdoorsnede afgaande meetuitgang33 - 33 mm²
-
Type connector/steker bussysteemBusaansluitklem
Installatie, montage
-
Aandraaimoment2 - 2 NM
Mechanische kenmerken
-
Aandraaimoment digitale aansluitklem0,50 - 0,50 NM
Meting
-
MeetsysteemDirecte meting
-
Type meetinstrumentElektronisch
-
Stroommeetbereik0,25 - 80,0 A
-
Meetbereik spanning L-N92 - 276 V
-
Meetbereik spanning L-L160 - 480 V
-
Frequentie meetbereik45 - 65 Hz
Functies
-
NauwkeurigheidsklasseB
-
Type tariefT1...T2 (230V AC)/ T1...T8 Modbus
-
Is gekalibreerdJa
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Vermogen
-
Opgenomen vermogen VA2 VA
-
Vermogensverlies bij nominale stroom In0,60 W
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

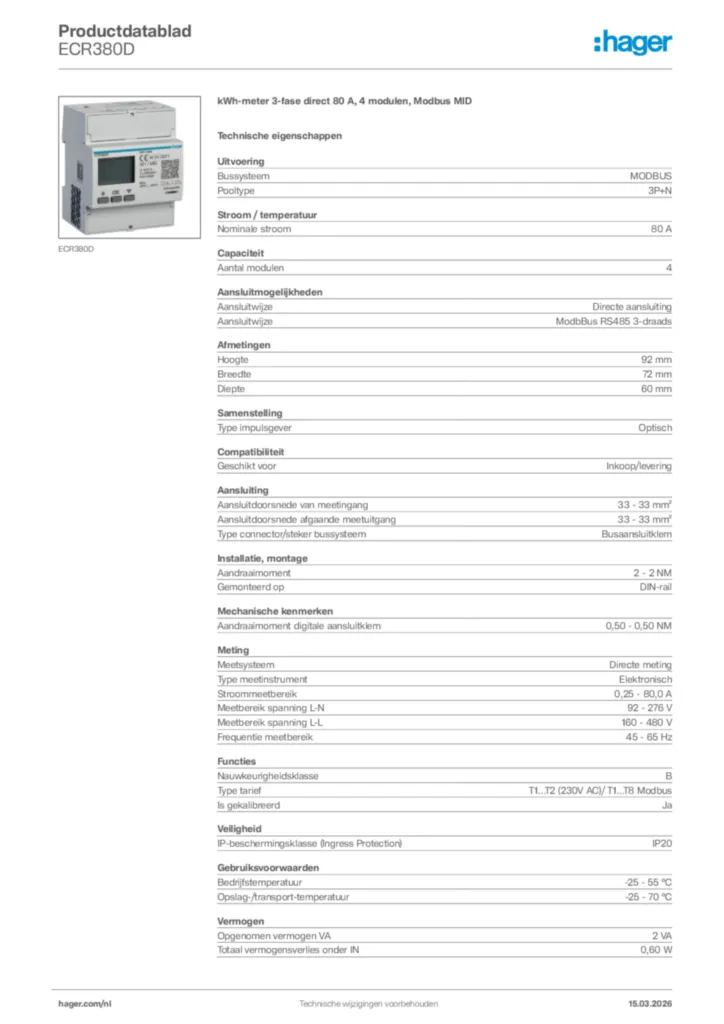

Afbeelding ECR380D
-
