ECR180D

kWh-meter 1-fase direct 80 A, 2 modulen, Modbus MID
Bestelnummer
ECR180D
EAN-nummer
3250612231447
Verpakking
1 stuk
Artikelgroep
F80
Brutoprijs
€ 172,00 / stuk *

Technische eigenschappen

  • Design
    • Bus systeem
      • MODBUS
    • Aantal polen
      • 2 P
    • Pooltype
      • 1P+N
    • Montagevoorschriften
      • DIN-rail
  • Functies
    • Nauwkeurigheidsklasse
      • B
    • Soort tarief beheerder
      • T1...T2 (230V AC) / T1...T8 Modbus
  • Uitvoering
    • Aantal modulen
      • 2
  • Compatibiliteit
    • Geschikt voor
      • 2597
  • Belangrijkste elektrische eigenschappen
    • Nominale spanning (wisselstroom)
      • 92 / 276 V
    • Type voedingsspanning
      • AC
    • Frequentie
      • 50 Hz
  • Spanning
    • Maximale bedrijfsspanning
      • 300 V
    • Stootspanningsvastheid
      • 6 kV
  • Stroom
    • Aanloopstroom
      • 0.015 A
    • Bedrijfsstroom
      • 0.015 / 80 A
    • Nominale stroom Inom
      • 80 A
    • Referentiestroom
      • 5 A
    • Maximale stroom in meetcircuit
      • 80 A
  • Afmetingen
    • Diepte geïnstalleerd product
      • 60 mm
    • Hoogte geïnstalleerd product
      • 92 mm
    • Breedte geïnstalleerd product
      • 36 mm
  • Vermogen
    • Opgenomen vermogen in VA
      • 2 VA
    • Vermogensverlies bij nominale stroom
      • 1 W
  • Elektrische specificaties
    • Type impulsgever
      • Optisch
  • Meting
    • Frequentie meetbereik
      • 45 tot 65 Hz
    • Type meetinstrument
      • elektronisch
    • Meetprincipe
      • 2512
  • Energievoorziening
    • Voedingsspanning
      • 230 V ± 20 %
  • Montage
    • Aandraaimoment
      • 2 Nm
    • Montagewijze
      • DIN-rail (inbouwcomponenten)
  • Aansluiting
    • Doorsnede van digitale ingang
      • 0.8 / 2.5 mm²
    • Doorsnede voedingskabels
      • 33 mm²
    • Doorsnede afgaande kabels
      • 33 mm²
  • Samenstelling
    • Type beeldscherm
      • LCD_retro-illum
    • Tariefmodel van kilowatt-uur meter
      • Externa
    • Meter type
      • 1-fase teller
  • Normen
    • Norm
      • EN 50470-1 / 3
      • IEC 62053-21 / 23
      • IEC 61557-12
    • Gecertificeerd product
      • MID (Measuring Instruments Directive)
    • Europese richtlijn WEEE
      • van toepassing
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP20
    • Beschermingsklasse
      • beschermingsklasse II
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -25…55 °C
    • Graad van vervuiling IEC 664
      • 2
    • Hoogte
      • 2000 m
    • Opslag-/transporttemperatuur
      • -25…70 °C

Downloads

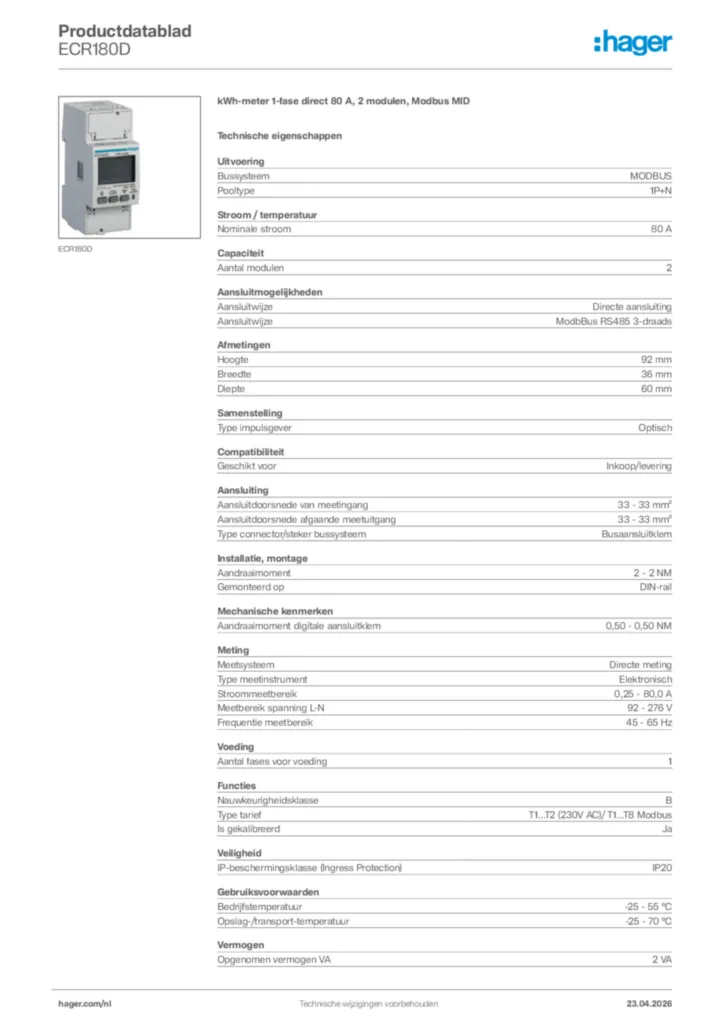

  • Afbeelding voor ECR180D

  • Normen en milieu

  • Product environmental profile for ECR180D

    PDF
    306 KB
  • Product environmental profile (PEP) voor ECR180D

    PDF
    306 KB
  • Gebruikshandleidingen

  • Instruction manuals for ECR180D

    PDF
    1 MB
  • Montagehandleiding voor ECR180D

    PDF
    1 MB
  • Productbijlage

  • Product Attachment for ECR180D

    Modbus table for energy meters (version from 24th July 2019)

    XLS
    177 KB
  • Product bijlage voor ECR180D

    Modbus tabel voor energiemeters (24/07/2019)

    XLS
    177 KB
  • Europese conformiteitsverklaringen

  • EU Declaration of conformity for ECR180D

    EU Declaration of conformity IMQ + LNE 0071

    PDF
    198 KB
  • CE-conformiteitsverklaring voor ECR180D

    CE-conformiteitsverklaring IMQ + LNE 0071

    PDF
    198 KB
  • EU Declaration of conformity for ECR180D

    EU Declaration of conformity IMQ 0051

    PDF
    88 KB
  • CE-conformiteitsverklaring voor ECR180D

    CE-conformiteitsverklaring IMQ 0051

    PDF
    88 KB
Weitere Downloads
*Technische wijzigingen en fouten voorbehouden, alsmede prijswijzigingen. Alle prijzen zijn bruto, exclusief btw.
