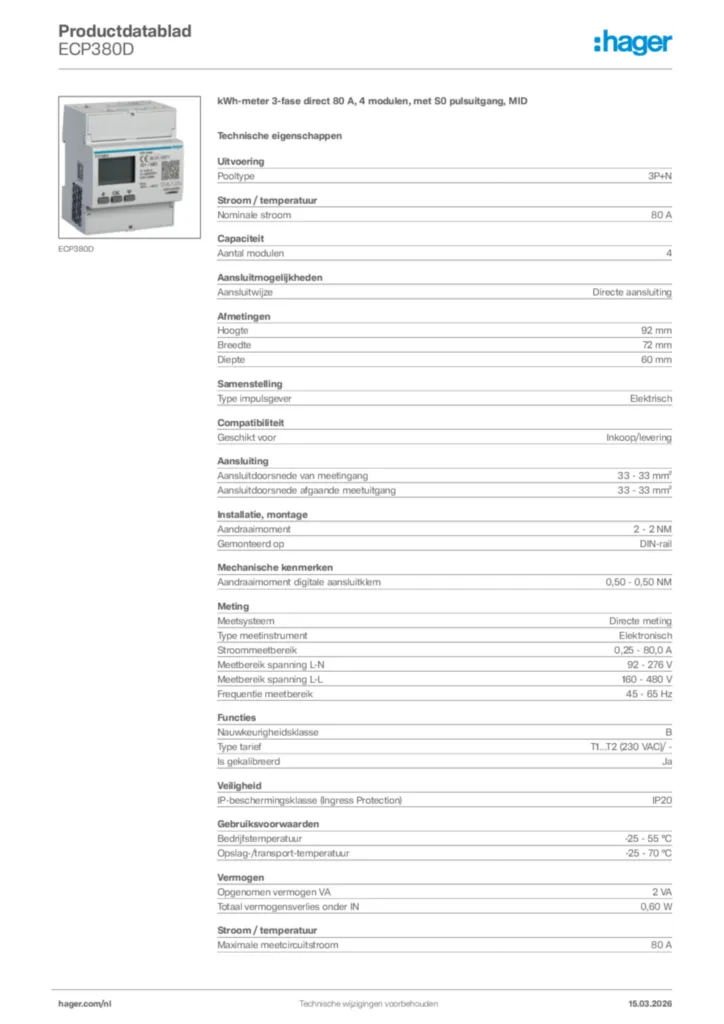

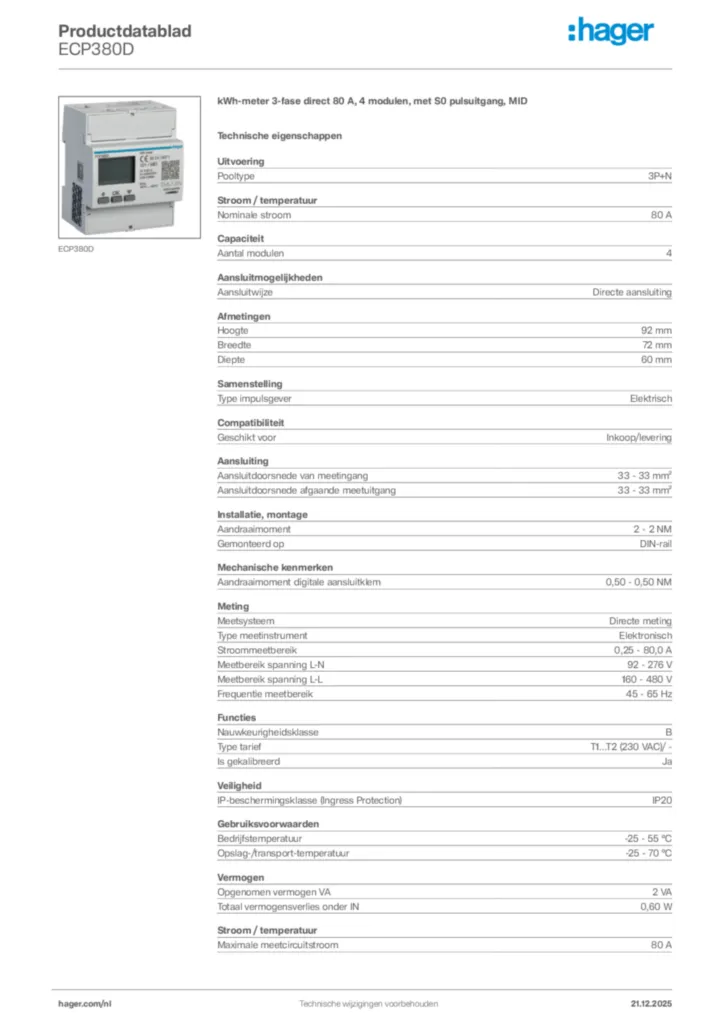

ECP380D

kWh-meter 3-fase direct 80 A, 4 modulen, met S0 pulsuitgang, MID
Bestelnummer
ECP380D
EAN-nummer
3250612231416
Verpakking
1 stuk
Artikelgroep
F80
Brutoprijs
€ 293,00 / stuk *

Technische eigenschappen

  • Design
    • Aantal polen
      • 4 P
    • Pooltype
      • 3P / 3P+N
    • Montagevoorschriften
      • DIN-rail
  • Functies
    • Nauwkeurigheidsklasse
      • B
    • Soort tarief beheerder
      • T1...T2 (230 V AC) / -
  • Uitvoering
    • Aantal modulen
      • 4
  • Compatibiliteit
    • Geschikt voor
      • 2597
  • Belangrijkste elektrische eigenschappen
    • Nominale spanning (wisselstroom)
      • 92 / 480 V
    • Type voedingsspanning
      • AC
    • Frequentie
      • 50 Hz
  • Spanning
    • Maximale bedrijfsspanning
      • 300 V
    • Stootspanningsvastheid
      • 6 kV
  • Stroom
    • Aanloopstroom
      • 0.015 A
    • Bedrijfsstroom
      • 0.015 / 80 A
    • Nominale stroom Inom
      • 80 A
    • Referentiestroom
      • 5 A
    • Maximale stroom in meetcircuit
      • 80 A
  • Afmetingen
    • Diepte geïnstalleerd product
      • 60 mm
    • Hoogte geïnstalleerd product
      • 92 mm
    • Breedte geïnstalleerd product
      • 72 mm
  • Vermogen
    • Opgenomen vermogen in VA
      • 2 VA
    • Vermogensverlies bij nominale stroom
      • 0.6 W
    • Impulsie/kWh
      • 1 / 200 Imp/kWh
  • Elektrische specificaties
    • Type impulsgever
      • Elektrisch
  • Meting
    • Frequentie meetbereik
      • 45 tot 65 Hz
    • Type meetinstrument
      • elektronisch
    • Meetprincipe
      • 2512
  • Energievoorziening
    • Voedingsspanning
      • 400 V ± 20 %
  • Montage
    • Aandraaimoment
      • 2 Nm
    • Montagewijze
      • DIN-rail (inbouwcomponenten)
  • Aansluiting
    • Doorsnede van digitale ingang
      • 0.8 / 2.5 mm²
    • Doorsnede voedingskabels
      • 33 mm²
    • Doorsnede afgaande kabels
      • 33 mm²
  • Instellingen
    • Impulswaarde
      • 100 Wh
  • Samenstelling
    • Type beeldscherm
      • LCD_retro-illum
    • Tariefmodel van kilowatt-uur meter
      • Externa
    • Meter type
      • 4 wires counter
  • Toepassing
    • Impulsduur
      • 30 / 100 ms
  • Normen
    • Norm
      • EN 50470-1 / 3
      • IEC 62053-21 / 23
      • IEC 61557-12
    • Gecertificeerd product
      • MID (Measuring Instruments Directive)
    • Europese richtlijn WEEE
      • van toepassing
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP20
    • Beschermingsklasse
      • beschermingsklasse II
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -25…55 °C
    • Graad van vervuiling IEC 664
      • 2
    • Hoogte
      • 2000 m
    • Opslag-/transporttemperatuur
      • -25…70 °C
