kWh-meter 1-fase direct 40 A, 1 module, M-bus MID ECM140D
EAN-nummer
3250612231294
Verpakking
1 Stuk
Artikelgroep
F80
€ 164,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Energiemanager 1 producten beschikbaar
Technische eigenschappen
Uitvoering
-
BussysteemM-BUS
-
Pooltype1P+N
Stroom / temperatuur
-
Nominale stroom40 A
-
Maximale meetcircuitstroom40 A
Capaciteit
-
Aantal modulen1
Aansluitmogelijkheden
-
AansluitwijzeDirecte aansluiting
Afmetingen
-
Hoogte92 mm
-
Breedte18 mm
-
Diepte60 mm
Belangrijkste elektrische eigenschappen
-
Type impulsgeverOptisch
Compatibiliteit
-
Geschikt voorInkoop/levering
Aansluiting
-
Aansluitdoorsnede van meetingang16 - 16 mm²
-
Aansluitdoorsnede afgaande meetuitgang16 - 16 mm²
-
Type connector/steker bussysteemBusaansluitklem
Installatie, montage
-
Aandraaimoment1 - 1 NM
Mechanische kenmerken
-
Aandraaimoment digitale aansluitklem0,50 - 0,50 NM
Meting
-
MeetsysteemDirecte meting
-
Type meetinstrumentElektronisch
-
Stroommeetbereik0,25 - 40,0 A
-
Meetbereik spanning L-N92 - 276 V
-
Frequentie meetbereik45 - 65 Hz
Voeding
-
Aantal fases voor voeding1
Functies
-
NauwkeurigheidsklasseB
-
Tariefuitvoering- / T1...T2 M-BUS
-
Is gekalibreerdJa
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Vermogen
-
Opgenomen vermogen VA2 VA
-
Vermogensverlies bij nominale stroom In1 W
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

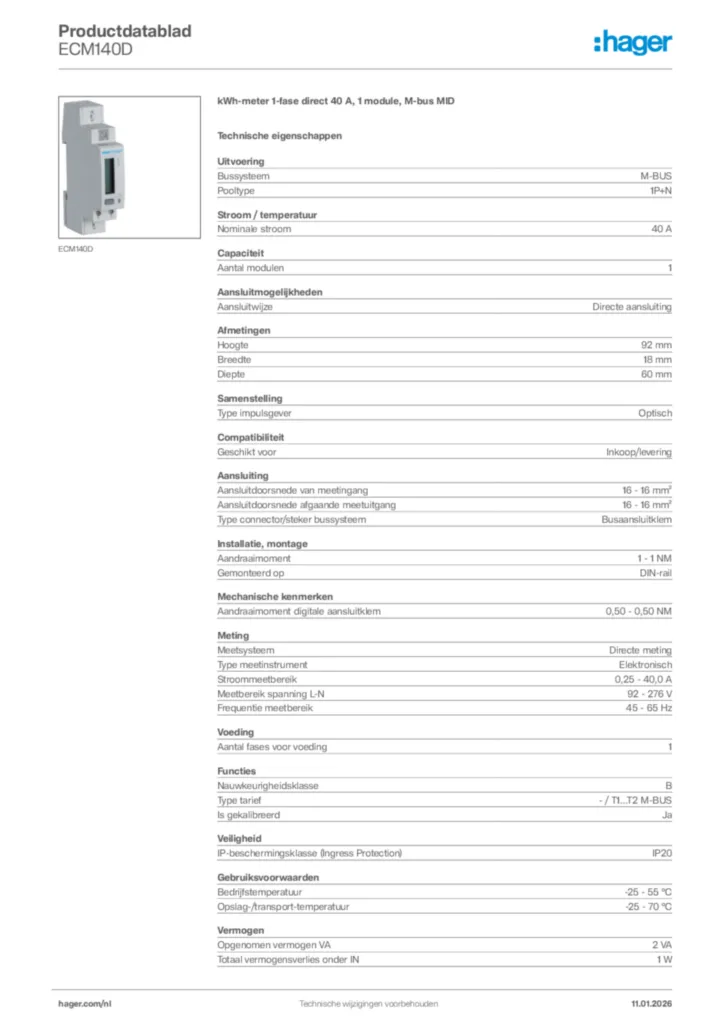

Afbeelding ECM140D
-
Productbijlage
M-Bus Protocol Technical description - Rev.2.2
XLS187,00 kB -
Handleiding
Handleiding de-DE, en-GB 2024-01-11
PDF2,06 MB
Handleiding nl-NL, fi-FI 2024-01-16
PDF2,04 MB -
Brochure
Energiemeters kWh
Brochure nl-NL 2019-10-01
PDF1,31 MB -
Conformiteitsverklaring
EU Declaration of Conformity
Conformiteitsverklaring en-GB 2024-04-15
PDF451,44 kB
Meer documentatie
