kWh-meter 1-fase direct 80 A, 2 modulen, Modbus (RJ45) MID ECA180D
EAN-nummer
3250612231256
Verpakking
1 Stuk
Artikelgroep
F80
€ 227,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Adapter voor communicatietechniek 1 producten beschikbaar -
Toebehoren/onderdelen voor overspanningsbeveiliging data en M&R 1 producten beschikbaar -
Toebehoren voor bussysteem 8 producten beschikbaar
Maak jouw systeem compleet
-
HTG465H
Modbus-kabel 3 m met RJ45 + aarde-draad 3 m
€ 94,60 / Stuk*
-
HTG467H
Afsluitweerstand RJ45 voor Modbus RTU 120 Ohm
€ 12,50 / Stuk*
-
HTG471H
Modbus-kabel 1 m met RJ45 - RJ45 + aarde-draad 1 m
€ 34,60 / Stuk* -
HTG472HModbus-kabel 2 m met RJ45 - RJ45 + aarde-draad 2 m
€ 46,60 / Stuk* -
HTG474HModbus-kabel 5 m met RJ45 - RJ45 + aarde-draad 5 m
€ 59,80 / Stuk* -
HTG480HModbus-kabel 0,2 m RJ45 - RJ45
€ 26,70 / Stuk* -
HTG481HModbus-kabel 1 m RJ45 - RJ45
€ 29,30 / Stuk* -
HTG482HModbus-kabel 2 m RJ45 - RJ45
€ 37,00 / Stuk* -
HTG484HModbus-kabel 5 m RJ45 - RJ45
€ 48,20 / Stuk* -
HTG485HModbus kabel 25 m
€ 135,00 / Stuk*

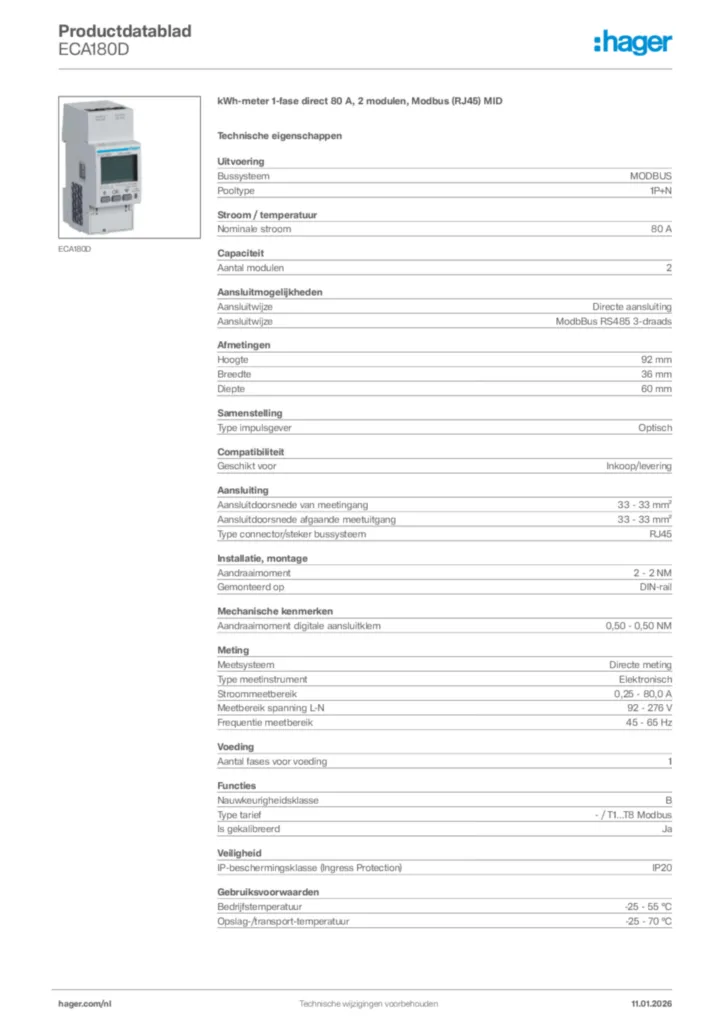

Technische eigenschappen
Uitvoering
-
BussysteemMODBUS
-
Pooltype1P+N
Stroom / temperatuur
-
Nominale stroom80 A
-
Maximale meetcircuitstroom80 A
Capaciteit
-
Aantal modulen2
Aansluitmogelijkheden
-
AansluitwijzeDirecte aansluiting
-
AansluitwijzeModbBus RS485 3-draads
Afmetingen
-
Hoogte92 mm
-
Breedte36 mm
-
Diepte60 mm
Belangrijkste elektrische eigenschappen
-
Type impulsgeverOptisch
Compatibiliteit
-
Geschikt voorInkoop/levering
Aansluiting
-
Aansluitdoorsnede van meetingang33 - 33 mm²
-
Aansluitdoorsnede afgaande meetuitgang33 - 33 mm²
-
Type connector/steker bussysteemRJ45
Installatie, montage
-
Aandraaimoment2 - 2 NM
Mechanische kenmerken
-
Aandraaimoment digitale aansluitklem0,50 - 0,50 NM
Meting
-
MeetsysteemDirecte meting
-
Type meetinstrumentElektronisch
-
Stroommeetbereik0,25 - 80,0 A
-
Meetbereik spanning L-N92 - 276 V
-
Frequentie meetbereik45 - 65 Hz
Voeding
-
Aantal fases voor voeding1
Functies
-
NauwkeurigheidsklasseB
-
Tariefuitvoering- / T1...T8 Modbus
-
Is gekalibreerdJa
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Vermogen
-
Opgenomen vermogen VA2 VA
-
Vermogensverlies bij nominale stroom In1 W
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding ECA180D
-
Installatiehandleiding
Installatiehandleiding International 2019-09-26
PDF1,61 MB -
Productbijlage
Modbus tabel voor energiemeters
Modbus tabel voor energiemeters (24/07/2019)
XLS177,00 kB
Productbijlage International 2022-10-04
PDF836,11 kB -
Handleiding
Handleiding de-DE, en-GB 2024-01-10
PDF2,87 MB
Handleiding nl-NL, fi-FI 2024-01-19
PDF2,86 MB -
Brochure
Energiemeters kWh
Brochure nl-NL 2019-10-01
PDF1,31 MB -
Conformiteitsverklaring
EU Declaration of Conformity
Conformiteitsverklaring en-GB 2024-04-15
PDF456,84 kB
