EAN-nummer

3250611664086

Verpakking

1 Stuk

Aardlekschakelaar 4-polig 80 A 300 mA klasse A CF480G

Niet meer leverbaar

Vervolgproducten:

CFA680G

Bijpassende producten
Technische eigenschappen
Downloads

Technische eigenschappen

Maak jouw systeem compleet

Vergrendelingfuncties 1 producten beschikbaar
Nulspanningsspoel 1 producten beschikbaar
Shunt afschakeling 2 producten beschikbaar
Hulpcontactblok 1 producten beschikbaar

Technische eigenschappen

Pooltype

4P

Nominale stroom

80 A
Nominale aardlekstroom Idn

300 mA
Inschakel- en uitschakelvermogen ldm

1,50 kA
Nominale voorwaardelijke kortsluitstroom Inc volgens EN61008-1

6 kA
Nominale stroom -25°C

80 A
Nominale stroom bij -20 °C

80 A
Nominale stroom -15°C

80 A
Nominale stroom -10°C

80 A
Nominale stroom -5°C

80 A
Nominale stroom bij 0 °C

80 A
Nominale stroom 5°C

80 A
Nominale stroom 10°C

80 A
Nominale stroom 15°C

80 A
Nominale stroom bij 20 °C

80 A
Nominale stroom 25°C

80 A
Nominale stroom 30°C

80 A
Nominale stroom 35°C

80 A
Nominale stroom bij 40 °C

80 A

Aandraaimoment aansluitklem boven

3,30 - 3,30 NM
Aandraaimoment aansluitklem onder

3,30 - 3,30 NM
Type bovenaansluiting voor modulaire componenten

Schroefaansluiting
Type onderaansluiting voor modulaire componenten

Schroefaansluiting
Aandraaimoment

3,30 - 3,30 NM

Nominale spanning Ue

230 - 400 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V
Maximale werkspanning

440 V

Frequentie

50 - 50 Hz

Aantal modulen

4

IP-beschermingsklasse (Ingress Protection)

IP20

Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders

1 - 50 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders

1 - 35 mm²

‌Totaal vermogensverlies onder IN

19,70 W

Max. hoogte

2000 m

Elektrische levensduur in aantal cycli

2000
Maximale aantal mechanische schakelingen

4000

Aansluitwijze

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

86 mm
Breedte

70 mm
Diepte

70 mm

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

Afbeelding CF480G
Product datasheet

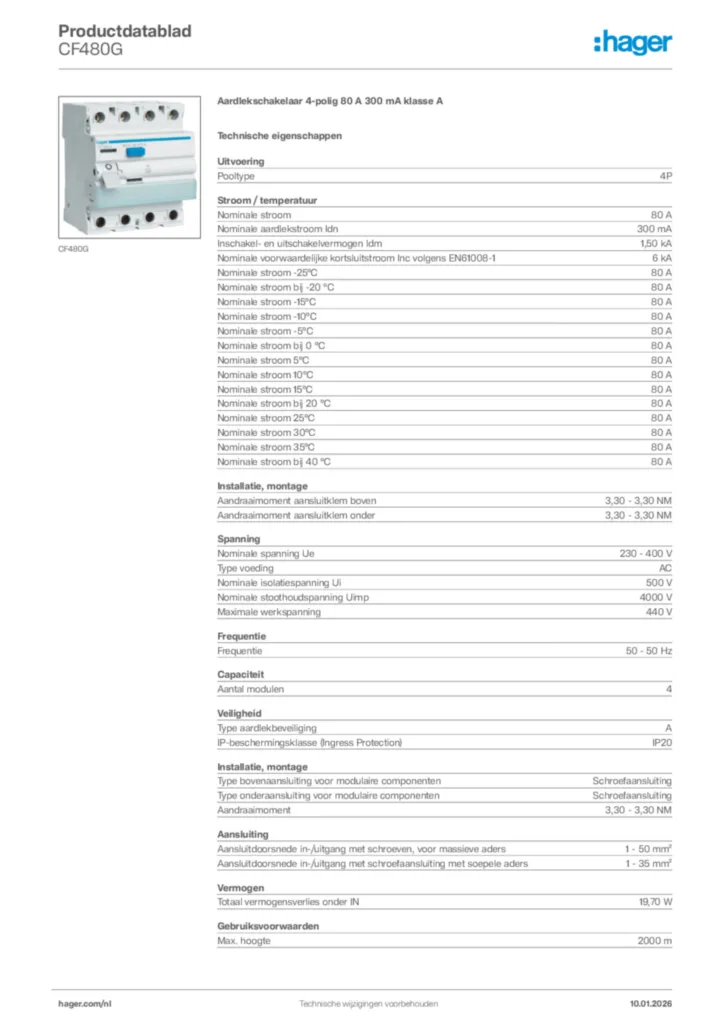

Hager Productdatablad CF480G
