Système
quickconnect
Sûr, rapide, simple

Pour le câblage, les câbles et les peignes de raccordement sont simp­lement insérés. Cela augm­ente la sécu­rité de l’installa­tion par rapport aux connex­ions vissées en raison de la force const­ante et perm­a­n­ente du ressort sur le conduc­teur et écono­mise du temps montage.

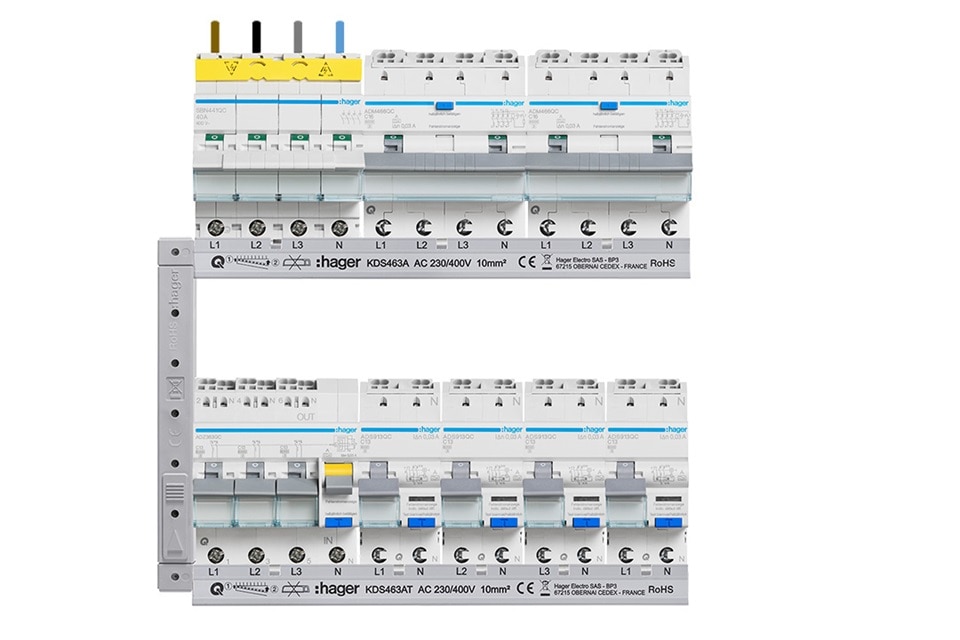

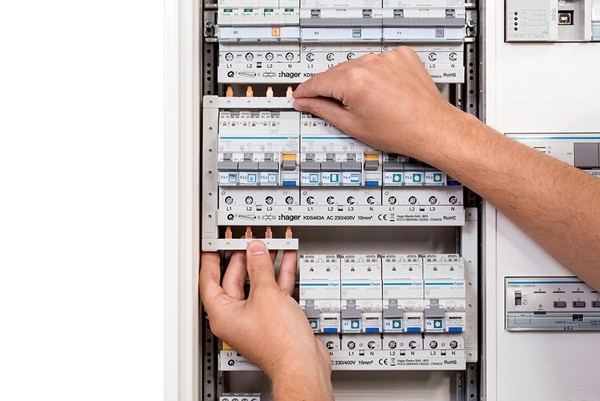

Tableau de distribution électrique de marque Hager avec disjoncteurs et système de barres omnibus

quickconnect combine
rapi­dité et sécu­rité

La « sécu­rité » est aujourd’hui un point esse­ntiel, mais le « temps » est souvent négligé. C’est pour­quoi nous avons déve­loppé quelques aides de montage géni­ales qui offrent une sécu­rité maximale en un temps record. Ne remettez pas votre installa­tion à plus tard, mais tran­sposez-la sur la voie rapide – grâce à notre tech­nique de connexion quickconnect!





Aperçu du système
quickconnect

quickconnect

La souver­aineté dans le système : inter­rupteur principal quickconnect

Les inter­rupt­eurs modulaires perm­ettent une alimentation simple, rapide et sûre directement sur le système de peignes de raccordement. Sécu­rité supplé­mentaire grâce au cache-bornes jaune avec symbole d’aver­ti­sse­ment.

quickconnect

Appar­eils de prot­ec­tion avec tech­nique à enfi­chage quickconnect

Nos « anges gardiens » compacts sont faciles à installer, faciles à comm­ander et faciles à reconn­aître – grâce à la ligne bleue continue Hager.

quickconnect

Peigne de raccordement hori­zontal

Grâce aux bornes Bi-Connect du côté entrée avec la tech­nique à enfi­chage inno­vante quickconnect, il suffit d’insérer simp­lement le peigne de raccordement pour le pontage tran­sversal – et terminé!

quickconnect

Peigne de raccordement, le prodige de la verti­ca­lité

Avec les peignes de raccordement verti­caux, vous prenez le raccourci d’une rangée à l’autre. Hager vous propose huit variantes pour coffrets avec un espa­cement de rail de 125 mm.

quickconnect

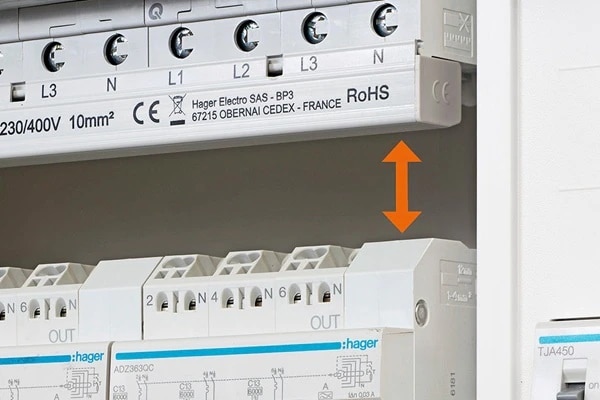

Plus de place

Grâce aux peignes de raccordement encore plus compacts, vous avez plus de place entre les rangées DIN pour le câblage.

Confor­table

Retrait simple et rapide des appar­eils de la combi­naison d’appar­eillages. Même les peignes de raccordement se laissent démonter en toute facilité.

sur

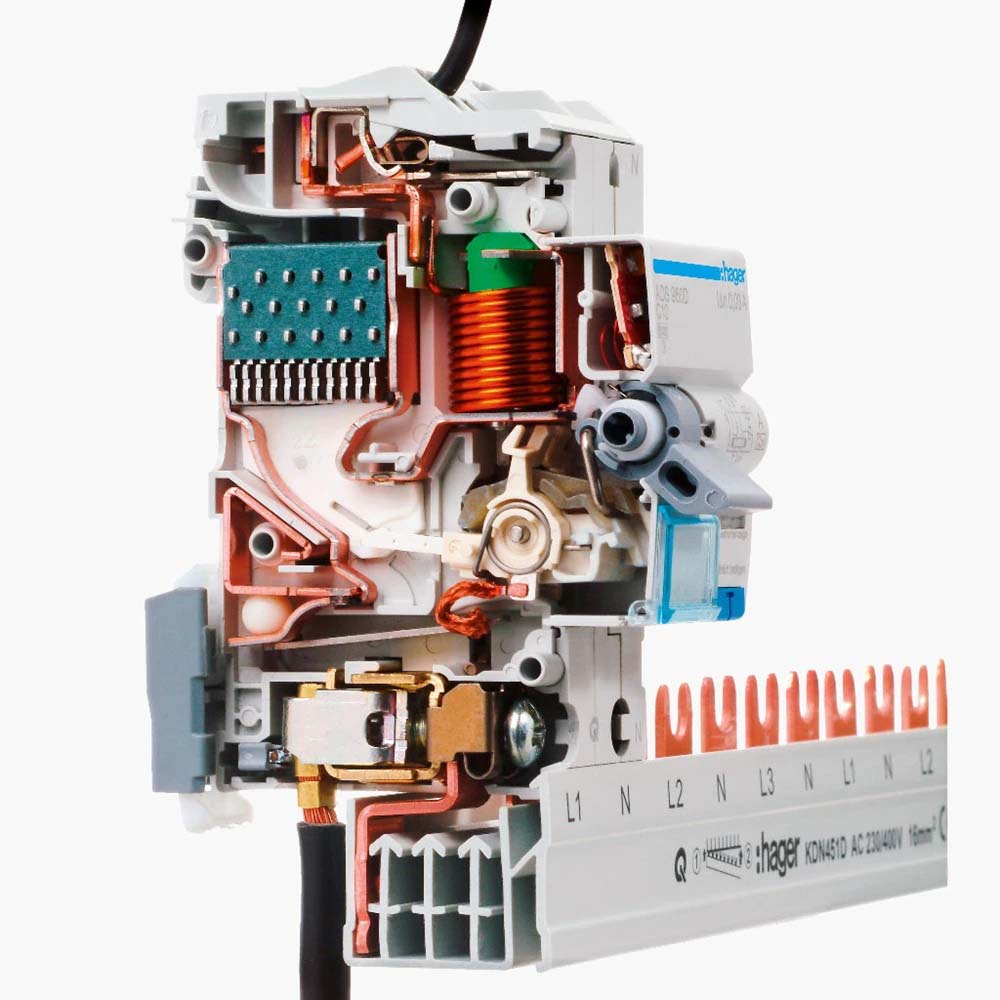

Sans entre­tien grâce à une force de serrage unif­orme

Grâce à la force de serrage élevée perm­a­n­ente, qui ne baisse pas au fil du temps, les installa­t­ions ne requièrent prati­quement aucun entre­tien. Contr­a­ir­ement aux bornes à vis, qui se desse­rrent p. ex. en cas de vibr­at­ions et qui risquent ainsi de compromettre la sécu­rité, il n’est plus nécess­aire de resse­rrer ou de contrôler les bornes avec quickconnect.

quickconnect

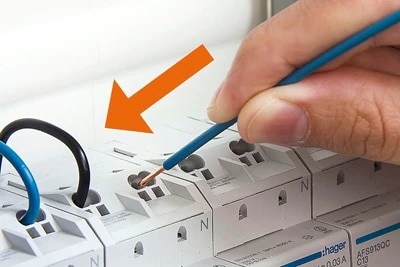

Câblage de départ sans outils

Pour les fils souples, aucun tors­a­dage ni des embouts ne sont nécess­a­ires. Les fils sont raccordés sans outil. Pour raccorder des fils souples et débr­ancher des fils rigides/souples, la borne quickconnect est déblo­quée facilement et rapi­dement en insérant un tournevis de 2,5 mm.

quickconnect
quickconnect

Prot­ec­tion élevée
contre les contacts acci­d­entels grâce au peigne de raccordement entiè­rement fermé

Pas de compromis en matière de sécu­rité : tous les peignes de raccordement sont complè­tement isolés pour une sécu­rité de travail maximale.

quickconnect

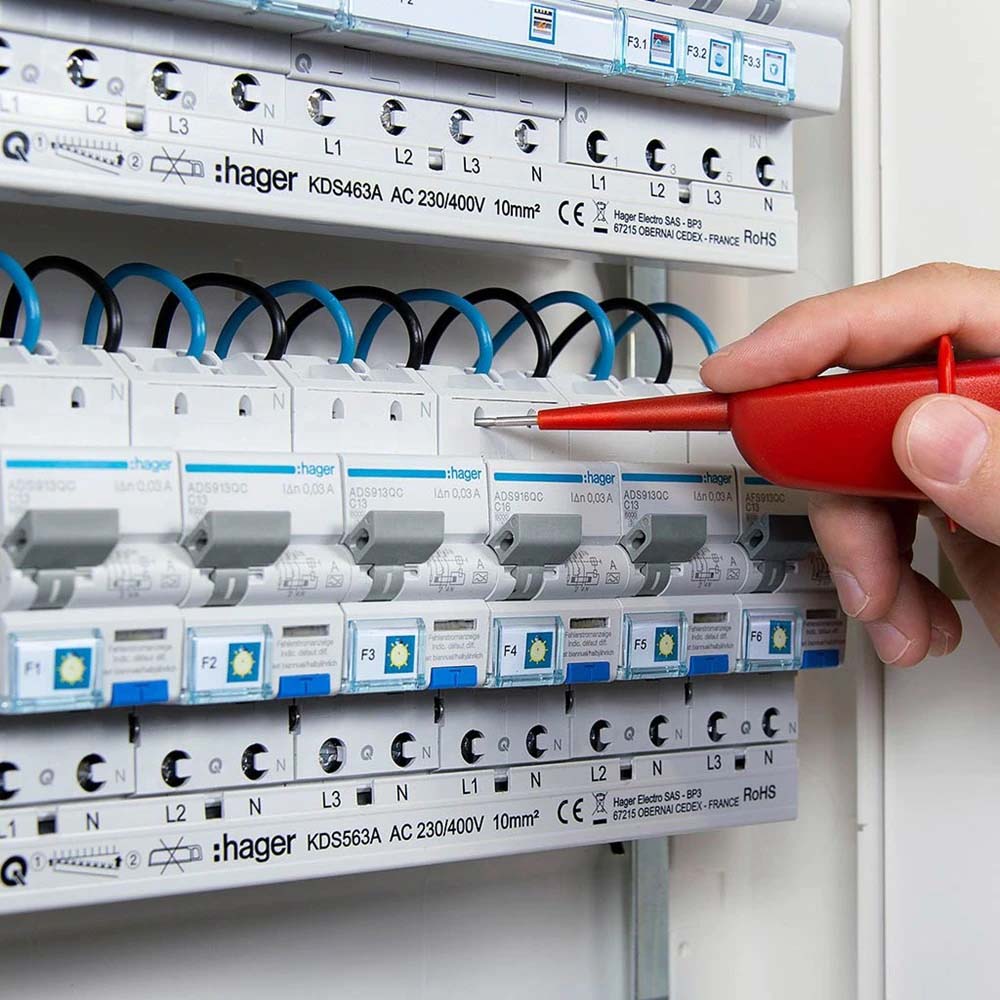

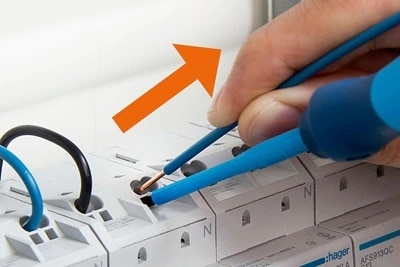

Ouver­ture de contrôle pour le test de tension

Après quickconnect vient le Quick-Check : grâce aux ouver­tures de contrôle séparées dans nos appar­eils modulaires quickconnect, la mesure de la tension est un jeu d’enfant.

quickconnect

Nos favoris
Produits avec tech­nique quickconnect:

quickconnect

Disjonc­teurs

1P+N, 3x1P+N, 4P
6 A à 20 A



quickconnect

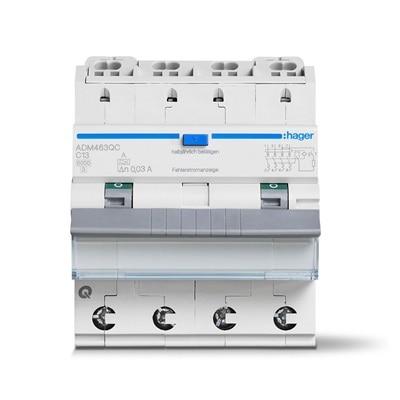

Disjonc­teurs diffé­rentiels FI-LS
1P+N, 3x1P+N, 4P
6 A à 20 A

quickconnect

Inter­rupt­eurs princi­paux

4P, 25 A à 63 A

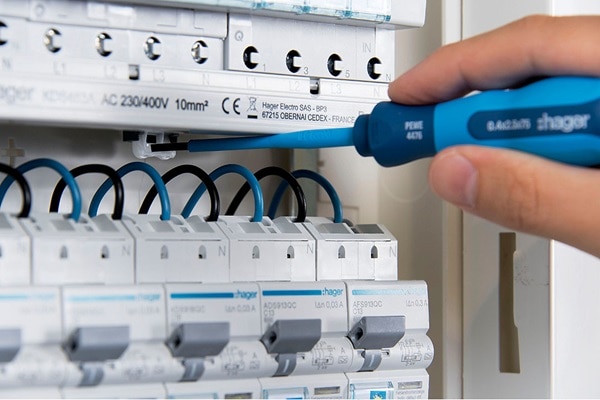

Sans câblage manuel de longue haleine

Pour raccorder des fils souples et débr­ancher des fils rigides/souples, la borne quickconnect est déblo­quée facilement et rapi­dement en insérant un tournevis de 2,5 mm. Demandez à votre conse­iller commer­cial pers­onnel le tournevis quickconnect de taille 0,4×2,5×75.

quickconnect

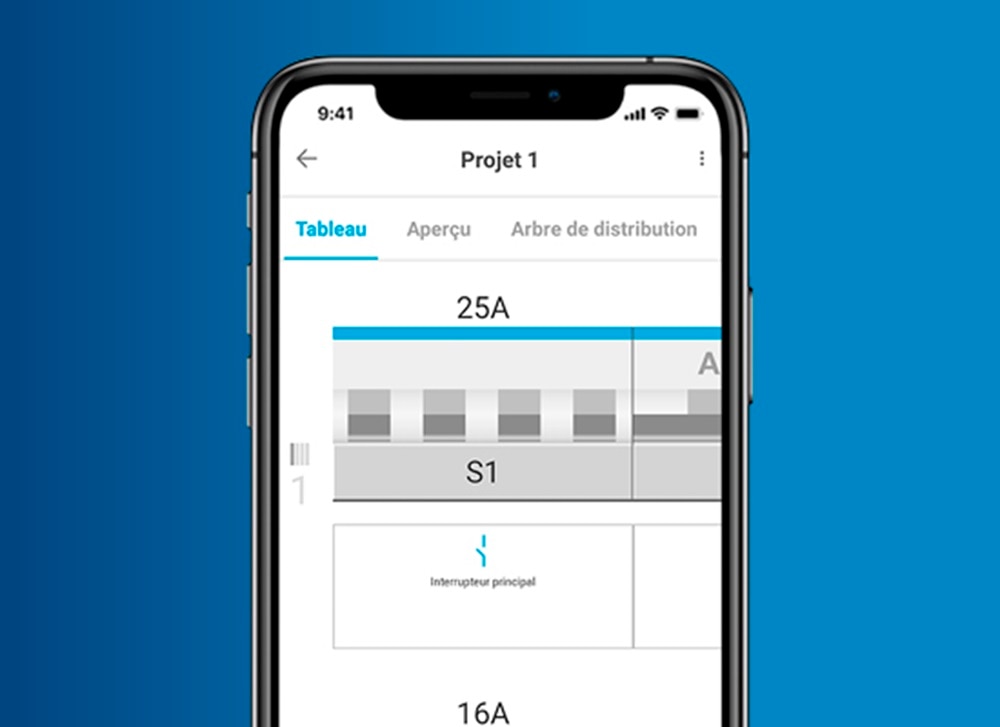

Décou­vrez  l’App Hager Ready

Config­urez des coffrets/armo­ires y compris le système quickconnect avec le contrôle auto­m­a­tique des normes et générez divers docu­ments tels que schéma élec­trique, nomencla­ture ou étiquettes.


Hager Ready

Plus d’infor­ma­t­ions sur quickconnect


Contactez-nous pour en savoir plus et faites-vous conse­iller par nos spéci­a­l­i­stes
