Réglette coupe-circuit sectionneur HPC weber.vertigroup, commutable, raccordement V, inoxydable
EAN
4049857130696
E-nr.
847 011 279
VPE
1 pc.
Groupe de rabais
52
Réglette HPC weber.vertigroup 3P DIN2 400A 60mm raccord V inoxydable LVSR2VPVK4
Prix*
494.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 18 produit(s) disponible(s) -
Accessoires pour outils de mesure 1 produit(s) disponible(s) -
Système de repérage 3 produit(s) disponible(s) -
adaptateur de rail DIN 1 produit(s) disponible(s) -
Borne de barre collectrice 2 produit(s) disponible(s) -
Boulon 3 produit(s) disponible(s)
Complétez votre système
-
LVZMKSupport d'appareil pour LV taille 1-3; longueur 120mm avec découpe 72x72mm
14.30 CHF / pc.* -
LVZGZTVSupport d'appareil LV 2 supports DIN logement de bornes de coupure, LV taille1-3
80.20 CHF / pc.* -
LVZGETVSupport d'appareil LV support DIN à l´avant support de bornes de sectionnement
61.00 CHF / pc.* -
LVZGETSupport d'appareil LV, support DIN, logement de bornes de coupure, LV taille 1-3
55.80 CHF / pc.* -
LVZGESSupport d'appareil LV avec support DIN et connecteur 6 pôles, type LV taille 1-3
77.80 CHF / pc.* -
LVZGESupport d´appareil LV avec support DIN à l´avant avec les vis, type LV taille 1-3
51.90 CHF / pc.* -
LVZGSSupport d'appareil profond pour LV taille 1-3 avec connecteur 6 pôles, 250V/12A
58.30 CHF / pc.* -
LVZMKDSupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 3phasé
28.50 CHF / pc.* -
LVZMKESupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 1phasé
22.00 CHF / pc.* -
LVZMKBSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
10.35 CHF / pc.* -
LVZMKKSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
12.95 CHF / pc.* -
LVZMBSupport d´appareil longueur LV taille 1-3, hauteur 120mm, à élément aveugle
11.65 CHF / pc.* -
LVZPH
Capot de plombage s'adapte au couvre-appareil LVZGA compris de arc de plombage
49.25 CHF / pc.* -
LVZBRRaccord à boulon pour HPC1-HPC3 inoxydable
31.05 CHF / jeu* -
LVZMGVTiroir pour borne à insérer en V acier pour HPC1-HPC3
10.35 CHF / jeu* -
LVZSMPrise de tension haut avec disjoncteur moteur 4, 0-6, 3A
248.00 CHF / pc.* -
LVZSS
Prise de tension en haut avec porte-fusibles D01
219.00 CHF / pc.* -
LVZUBFeuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
38.90 CHF / jeu*
-
LVZK
Plage de raccordement taille 1-3, anti rouille pour d'épaisseurs 5 - 10 mm, SET
38.90 CHF / jeu* -
LVZAZVRaccord PEN pour bornes en V raccords décalés
20.75 CHF / pc.*
-
LVZSG
Vis M12x30 pour raccordement de barre omnibus antirouille
6.15 CHF / jeu* -
LVZSG50Raccord fileté M12x30
88.00 CHF / jeu* -
LVZSIVis M12x30 pour raccordement de barre omnibus six pans creux
7.45 CHF / jeu*
-
LVZW150Transformateur de Courant pour LV NH1-3 150/5A 2, 5VA Classe 1
51.10 CHF / pc.* -
LVZW250Transformateur de Courant pour LV NH1-3 250/5A 5VA Classe 1
51.10 CHF / pc.* -
LVZW400Transformateur de Courant pour LV NH1-3 400/5A 5VA Classe 1
51.10 CHF / pc.* -
LVZW600Transformateur de Courant pour LV NH1-3 600/5A 5VA Classe 1
51.10 CHF / pc.* -
LVZWE400Transformateur de Courant pour LV NH1-3 400/1A 5VA Classe 1
77.00 CHF / pc.* -
LVZWE600Transformateur de Courant pour LV NH1-3 600/1A 5VA Classe 1
77.00 CHF / pc.* -
LVZW300K05GTransf. courant 300/5A 2.5VA cl.0.5s calibré
148.00 CHF / pc.* -
LVZW401K05GTransf. courant 400/5A 5VA cl.0.5s calibré
156.00 CHF / pc.* -
LVZW601K05GTransf. courant 600/5A 5VA cl.0.5s calibré
161.00 CHF / pc.* -
LVZW801K05GTransf. courant 800/5A 5VA cl.0.5s calibré
187.00 CHF / pc.* -
LVZWB300Transformateur de Courant Bloc pour LV NH1-3 3P 300/5A 5VA Classe 0, 5S CH
328.00 CHF / pc.* -
LVZWB600Transformateur de Courant Bloc pour LV NH1-3 3P 600/5A 5VA Classe 0, 5S CH
328.00 CHF / pc.*
-
LVZTWCloison, connexion de cablage taille 1-3, pour long cosses longueur 95mm
18.80 CHF / jeu* -
LVZSRKBorne d´insertion acier LV taille 1-3 185mm, à 240mm² re/se anti rouille
50.50 CHF / jeu* -
LVZKHPorte-câbles encliquetable à LV taille 1-3, câblage du transformateur de courant
16.20 CHF / pc.* -
LVZASRKit de raccordement 2x300mm² pour réglette coupe-circuit HPC1-HPC3 inoxydable
174.00 CHF / jeu*
-
LNH2200M6AFusible NH2 690V aM 200A indicateur combiné préhenseur sous tension
22.05 CHF / pc.* -
LNH2125M4Fusible NH2C gG 400V 125A indicateur combiné pattes sous tension
20.10 CHF / pc.* -
LNH2160M4Fusible NH2C gG 400V 160A indicateur combiné pattes sous tension
20.10 CHF / pc.* -
NH2LP160MRCartouche fusible HPC taille 2 400V~ gG 160A indicateur supérieur
20.10 CHF / pc.* -
NH2LP63MRCartouche fusible HPC taille 2 400V~ gG 63A indicateur supérieur
20.10 CHF / pc.*
-
LVZAE12RÉlément de raccordement M12x35
13.20 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.55 CHF / pc.*
-
CUC10Profilé C cuivre 840A longueur 3m 410mm²
1 220.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
311.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
-
Courant de coupure crête120 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4120 kA
-
Courant assigné d'emploi en AC23 en catégorie B / 400V400 A
-
Courant assigné d'emploi en AC22 en catégorie B / 500V400 A
-
Courant assigné d'emploi en AC21 en catégorie B / 690V400 A
-
Courant assigné d'emploi en AC21 en catégorie B / 800V250 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2400 A
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2400 A
-
Courant nominal pour Ue=800 V AC IEC 61439-1 5.3.2250 A
-
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4100 kA
-
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC6094715 kA
-
Courant nominal de la cartouche fusible25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
Courant assigné admissible sous 1 seconde IEC6094710 kA
Fusible
-
Taille de l'élément fusibleNH2
Connectivité
-
Type de connection / priseRaccordement par serrage
-
Type de montageFixation par vis
Raccordement
-
Section de raccordement en câble rigide25 - 300 mm²
-
Section de raccordement en câble rigide25 - 300 mm²
-
Type de connexion / priseRaccordement V
-
Section de raccordement en câble souple35 - 240 mm²
-
Section de raccordement en câble souple25 - 300 mm²
Architecture
-
Nombre de pôles3
-
Nombre de pôles commutables3
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
-
Couple de serrage pour le montage sur le jeu de barres32 - 32 Nm
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
-
Tension assignée d'emploi Ue690 - 690 V
Dimensions
-
Hauteur671 mm
-
Profondeur190 mm
Puissance
-
Puissance dissipée totale sous IN56 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil34 W
-
Pertes en puissance à pleine charge158 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Fonctions
-
Double coupureNon
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres800
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41000
Matière
-
Contient des matériaux recyclés (% du poids total du plastique)0
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVSR2VPVK4
-

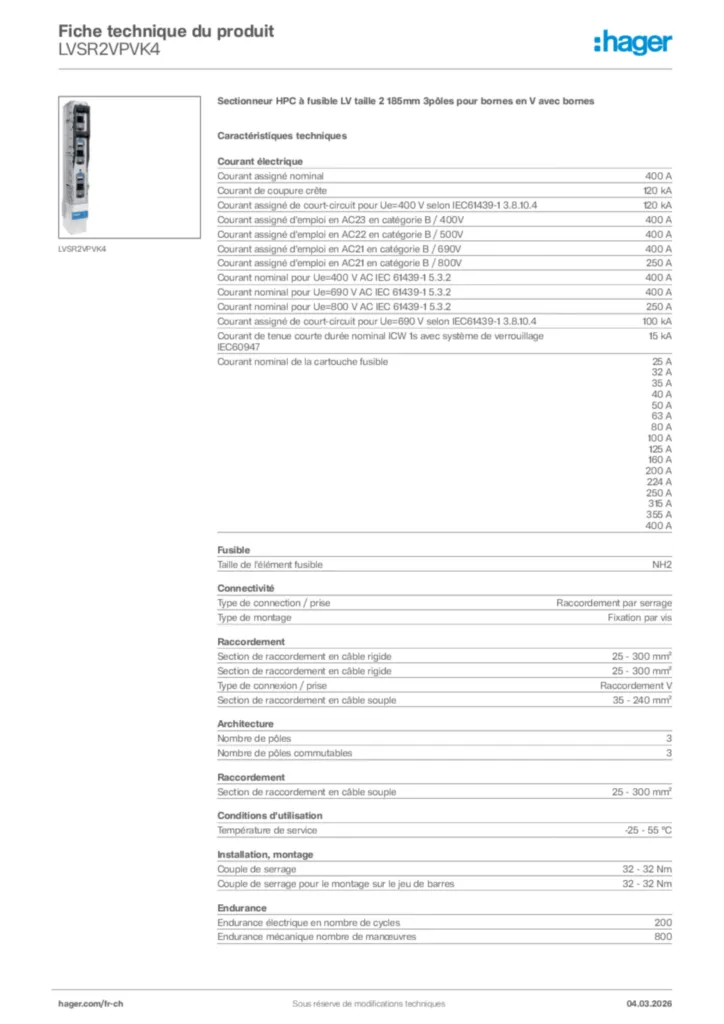

Fiche technique
