Réglette coupe-circuits sectionnable à coupure en charge HPC, fv+, DIN1, 250 A, commutation tripolaire, protection antirouille, montage sur système de jeux de barres de 185 mm, avec bornes de jeux de barres, raccordement à vis M12

EAN

7611919011365

E-nr.

847 012 419

VPE

1 pc.

Groupe de rabais

weber.vertigroup et accessoires

Réglette coupe-circuits HPC fv+ DIN1 250A 3p antirouille M12 av. borne SaS LV8SG1STPK

Prix*

422.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

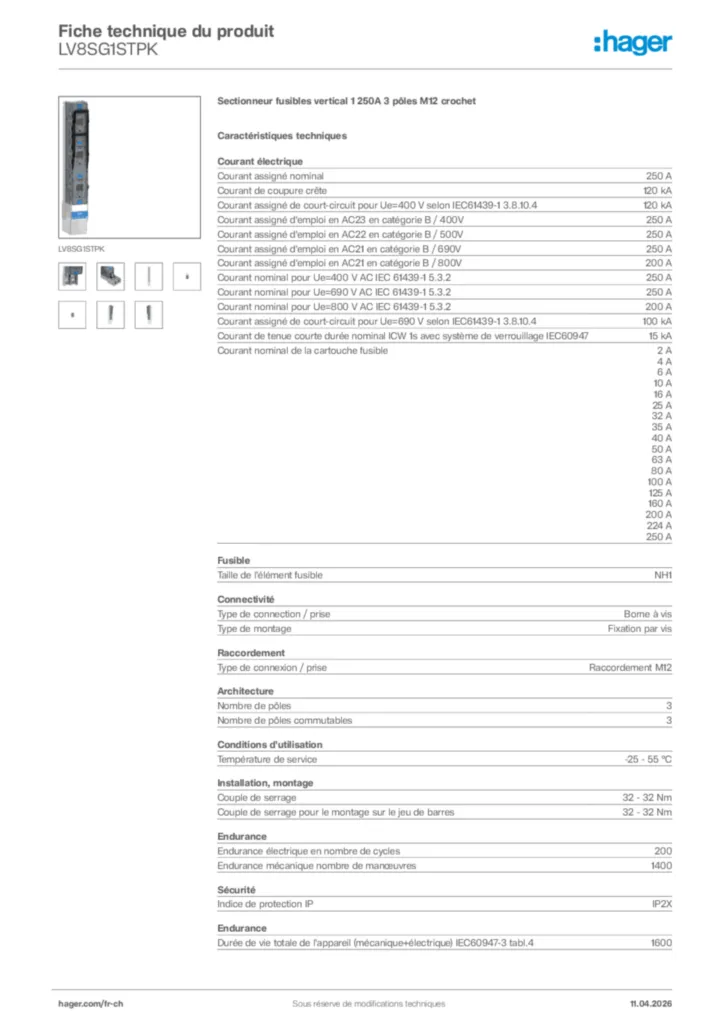

Télécharger la fiche produit

Complétez votre système

Borne de barre collectrice 5 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 27 produit(s) disponible(s)
Jeu de barres de phase de puissance 1 produit(s) disponible(s)
Accessoires pour instrument de mesure et de test 1 produit(s) disponible(s)
Boulon 7 produit(s) disponible(s)
Système de repérage 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

250 A
Courant de coupure crête

120 kA
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4

120 kA
Courant assigné d'emploi en AC23 en catégorie B / 400V

250 A
Courant assigné d'emploi en AC22 en catégorie B / 500V

250 A
Courant assigné d'emploi en AC21 en catégorie B / 690V

250 A
Courant assigné d'emploi en AC21 en catégorie B / 800V

200 A
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2

250 A
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2

250 A
Courant nominal pour Ue=800 V AC IEC 61439-1 5.3.2

200 A
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4

100 kA
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC60947

15 kA
Courant nominal de la cartouche fusible

2 A, 4 A, 6 A, 10 A, 16 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
Courant assigné admissible sous 1 seconde IEC60947

10 kA

Taille de l'élément fusible

NH1

Type de connection / prise

Borne à vis
Type de montage

Fixation par vis

Type de connexion / prise

Raccordement M12

Nombre de pôles

3
Nombre de pôles commutables

3

Température de service

-25 - 55 °C

Couple de serrage

32 - 32 Nm
Couple de serrage pour le montage sur le jeu de barres

32 - 32 Nm

Endurance électrique en nombre de cycles

200
Endurance mécanique nombre de manœuvres

1400
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4

1600

Indice de protection IP

IP2X

Tension assignée d'isolement

1000 V
Tension assignée de tenue aux chocs

12 kV
Tension assignée d'emploi Ue

690 - 690 V

Distance des barres omnibus

185 mm
Hauteur

741 mm
Profondeur

189 mm

Puissance dissipée totale sous IN

26 W
Max. Puissance dissipée par le fusible installée dans l'appareil

23 W
Pertes en puissance à pleine charge

95 W

Fréquence

50 - 60 Hz

Avec indicateur de défaut

Non

Double coupure

Oui

Contient des matériaux recyclés (% du poids total du plastique)

13 %

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Sans halogène Oui
