Double réglette coupe-circuits HPC, fv+, DIN3D, 1260 A, commutation unipolaire, inoxydable, montage sur système de jeux de barres de 185 mm, sectionnement de barre latéral à droite, raccordement latéral à droite, montage TI possible
EAN
7611919013840
E-nr.
847 012 039
VPE
1 pc.
Groupe de rabais
62
Double réglette coupe-circuits HPC fv+ DIN3D 1260A 1p inox sec.SaS lat. droite LV8SDR1260TEW
Prix*
1 151.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Accessoires électriques pour appareillage basse tension 4 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 22 produit(s) disponible(s) -
adaptateur de rail DIN 1 produit(s) disponible(s) -
Support de barres omnibus 2 produit(s) disponible(s) -
Plaque/cache/barrette d'inscription 6 produit(s) disponible(s) -
Boulon 7 produit(s) disponible(s)
Complétez votre système
-
LVZSA
Indicateur de position LV, microrupteur contact NO ou contact NF, LV taille 1-3
12.95 CHF / pc.* -
LVZVKJeu de câblage LV taille 1-3 pour limiteur de tension triphasé
34.30 CHF / jeu* -
LVZVKSEJeu de câblage transformateurs de courant LV taille 1-3, 1-phasé, d´porte-câbles
29.70 CHF / jeu* -
LVZVKSDJeu de câblage transformateurs de courant LV taille 1-3, 3-phasé, d´porte-câbles
46.55 CHF / jeu*
-
LVZAWEquerre d'appui latérale LV pour fixation des profilés d'obturation
8.45 CHF / jeu* -
LVZBERABouchon obturateur pour compartiment vide LVZRAT
1.25 CHF / pc.* -
LVZGZTVSupport d'appareil LV 2 supports DIN logement de bornes de coupure, LV taille1-3
80.20 CHF / pc.* -
LVZGETVSupport d'appareil LV support DIN à l´avant support de bornes de sectionnement
61.00 CHF / pc.* -
LVZGETSupport d'appareil LV, support DIN, logement de bornes de coupure, LV taille 1-3
55.80 CHF / pc.* -
LVZGESSupport d'appareil LV avec support DIN et connecteur 6 pôles, type LV taille 1-3
77.80 CHF / pc.* -
LVZGESupport d´appareil LV avec support DIN à l´avant avec les vis, type LV taille 1-3
51.90 CHF / pc.* -
LVZGSSupport d'appareil profond pour LV taille 1-3 avec connecteur 6 pôles, 250V/12A
58.30 CHF / pc.* -
LVZGDSupport d'appareil profond LV pour montage d´appareils et bornes, avec vis
32.35 CHF / pc.* -
LVZMKDSupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 3phasé
28.50 CHF / pc.* -
LVZMKESupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 1phasé
22.00 CHF / pc.* -
LVZMKBSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
10.35 CHF / pc.* -
LVZMBSupport d´appareil longueur LV taille 1-3, hauteur 120mm, à élément aveugle
11.65 CHF / pc.* -
LVZMKSupport d'appareil pour LV taille 1-3; longueur 120mm avec découpe 72x72mm
14.30 CHF / pc.* -
LVZPHCapot de plombage s'adapte au couvre-appareil LVZGA compris de arc de plombage
49.25 CHF / pc.* -
LVZRATV
Capot compart. vide 100mm prof. montage 150mm pour HPC1-HPC3 185mm transparent
64.70 CHF / pc.* -
LVZAKLVolet de recouvrement pour HPC1-HPC3
7.80 CHF / jeu* -
LVZASCapot latéral
20.75 CHF / pc.* -
LVZBERAXBouchon obturateur pour compartiment vide LVZRAT (200 pièces)
1.20 CHF / pc.* -
LVZPZDésignation conducteur externe L1-L3 (10 de chaque)
9.20 CHF / jeu*
-
LVZIT
Support isolant 3P barres distrib. de cellule 185mm distance au centre de phase
30.35 CHF / pc.* -
LVZIT1Support isolant pour barre N/PEN
15.55 CHF / pc.*
-
LVZPB
Cache-profil pour LV, longueur 850mm pour latérales recouvrement
31.05 CHF / jeu* -
LVZAGCache long, adaptation de longueur à 100 mm, profondeur de montage 150 mm
18.05 CHF / pc.* -
LVZRADCouvercle d'emplacement vid, largeur 100mm, adapteur jeux de barres taille 1-3
41.45 CHF / pc.* -
LVZRACouvercle d'emplacement vid, largeur 150mm, adapteur jeux de barres taille 1-3
59.70 CHF / pc.* -
LV8ZHCRCache de levier rouge, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.* -
LV8ZHCGCache de levier vert, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.*
-
LVZ0820
Vis de fixation LV M8x20 pour jeu de barres, LV taille 1-3
8.30 CHF / pc.* -
LVZ1230Vis de fixation LV M12x30 avec élément amortissant enroulé pour jeu de barre
11.45 CHF / pc.* -
LVZSRVis M12x30 pour raccordement de barre omnibus inoxydable
11.10 CHF / jeu* -
LVZSGVis M12x30 pour raccordement de barre omnibus antirouille
6.15 CHF / jeu* -
LVZSG50
Raccord fileté M12x30
88.00 CHF / jeu* -
LVZSI
Vis M12x30 pour raccordement de barre omnibus six pans creux
7.45 CHF / jeu* -
LVZSR50
Raccord fileté M12x30 inoxydable
155.50 CHF / jeu*
-
LVZKRBorne de barre omnibus pour capot compartiment vide
25.35 CHF / jeu*
-
LVZAE12RÉlément de raccordement M12x35
13.20 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.55 CHF / pc.*
-
LVZAK12Rondelle de serrage M12
3.50 CHF / pc.* -
LVZAK8Rondelle de serrage M8
3.95 CHF / pc.*
-
LVZAS100Vis à tête crochet M12x132mm pour 2x100x10 sans transfo. / 2x80x10 avec transfo.
19.85 CHF / pc.* -
LVZAS120Vis à tête crochet M12x155mm pour 2x100x10 avec Transformateur de courant
24.50 CHF / pc.* -
LVZAS40Vis à tête crochet M12x70mm pour 2x40x10 sans Transformateur de courant
14.50 CHF / pc.* -
LVZAS50Vis à tête crochet M12x80mm pour 2x50x10 sans Transformateur de courant
15.00 CHF / pc.* -
LVZAS60Vis à tête crochet M12x90mm pour 2x60x10 sans transfo. / 2x40x10 avec transfo.
15.50 CHF / pc.* -
LVZAS70Vis à tête crochet M12x102mm pour 2x50x10 avec Transformateur de courant
16.40 CHF / pc.* -
LVZAS80Vis à tête crochet M12x112mm pour 2x80x10 sans transfo. / 2x60x10 avec transfo.
17.45 CHF / pc.*
-
LVZGM12RÉcrou coulissant M12 avec ressort de pression
5.35 CHF / pc.* -
LVZGM8RÉcrou coulissant M8 avec ressort de pression
5.35 CHF / pc.*
-
LVZM12Écrou à sertir M12
4.10 CHF / pc.* -
LVZM1250
Écrou à sertir M12 (50 pièces)
173.00 CHF / jeu* -
LVZM8Écrou à sertir M8
2.85 CHF / pc.* -
LVZM850
Écrou à sertir M8 (50 pièces)
117.50 CHF / jeu*
-
LVZMS150Ampèremètre 150A enfichable
194.00 CHF / pc.* -
LVZMS240-600Ampèremètre 240/5A 2.5VA pour Transformateur de courant 600A, enfichable
212.00 CHF / pc.* -
LVZMS250Ampèremètre 250A enfichable
194.00 CHF / pc.* -
LVZMS360-600Ampèremètre 360/5A 2.5VA pour Transformateur de courant 600A, enfichable
212.00 CHF / pc.* -
LVZMS400Ampèremètre 400A enfichable
194.00 CHF / pc.* -
LVZMS500Ampèremètre 500A enfichable
194.00 CHF / pc.* -
LVZMS600Ampèremètre 600A enfichable
194.00 CHF / pc.* -
LVZMV150Ampèremètre 150A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV250Ampèremètre 250A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV400Ampèremètre 400A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV600Ampèremètre 600A classe 3 encastré 72x72mm
187.00 CHF / pc.*
-
LVZRAD80D
Capot cellule vide 100mm avec fixation
41.45 CHF / pc.* -
LVZRAD80DXCapot cellule vide 100mm sans fixation
59.70 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1260 A
-
Courant de coupure crête80 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.480 kA
-
Courant assigné d'emploi en AC22 en catégorie B / 400V1260 A
-
Courant assigné d'emploi en AC22 en catégorie B / 500V1260 A
-
Courant assigné d'emploi en AC21 en catégorie B / 690V1260 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.21260 A
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.21260 A
-
Courant nominal de la cartouche fusible50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 500 A, 630 A
-
Courant assigné admissible sous 1 seconde IEC6094722 kA
Fusible
-
Taille de l'élément fusibleNH3
Connectivité
-
Type de connection / priseBorne à vis
-
Type de montageFixation par vis
Raccordement
-
Type de connexion / priseRaccordement M12
Architecture
-
Nombre de pôles3
-
Nombre de pôles commutables1
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
-
Couple de serrage pour le montage sur le jeu de barres32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles100
-
Endurance mécanique nombre de manœuvres500
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4600
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
-
Tension assignée d'emploi Ue690 - 690 V
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur671 mm
-
Profondeur189 mm
Puissance
-
Puissance dissipée totale sous IN222 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil48 W
-
Pertes en puissance à pleine charge366 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Fonctions
-
Double coupureOui
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LV8SDR1260TEW
-
Fiche technique

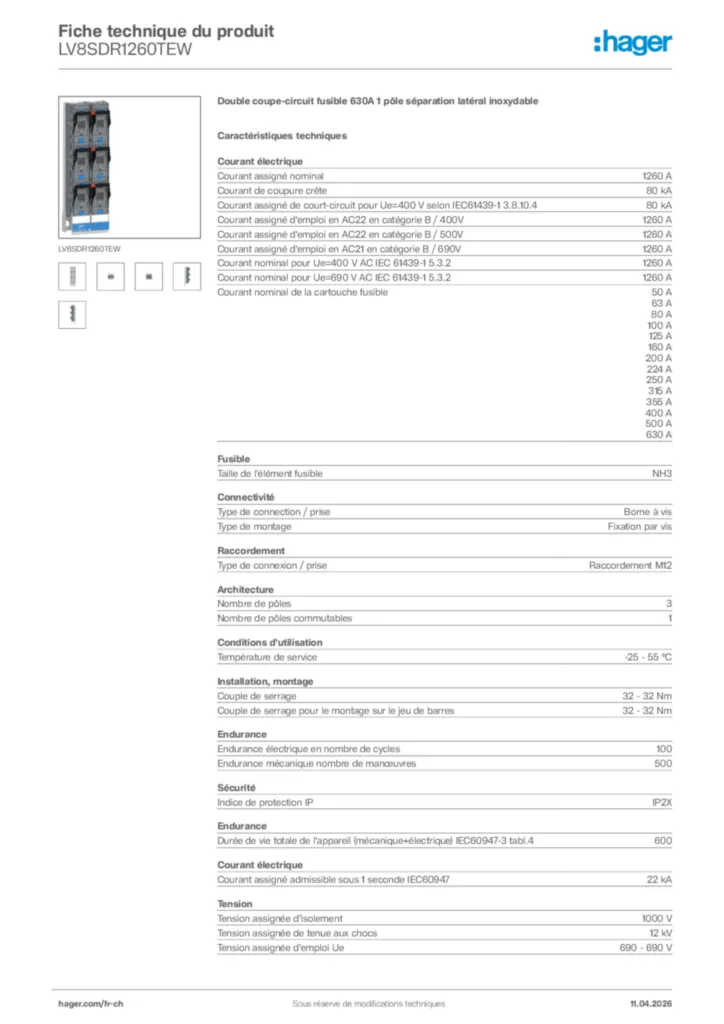

Hager Fiche technique du produit LV8SDR1260TEW
