Volle Perfor­mance für das ganze Schal­ter­port­folio hw+

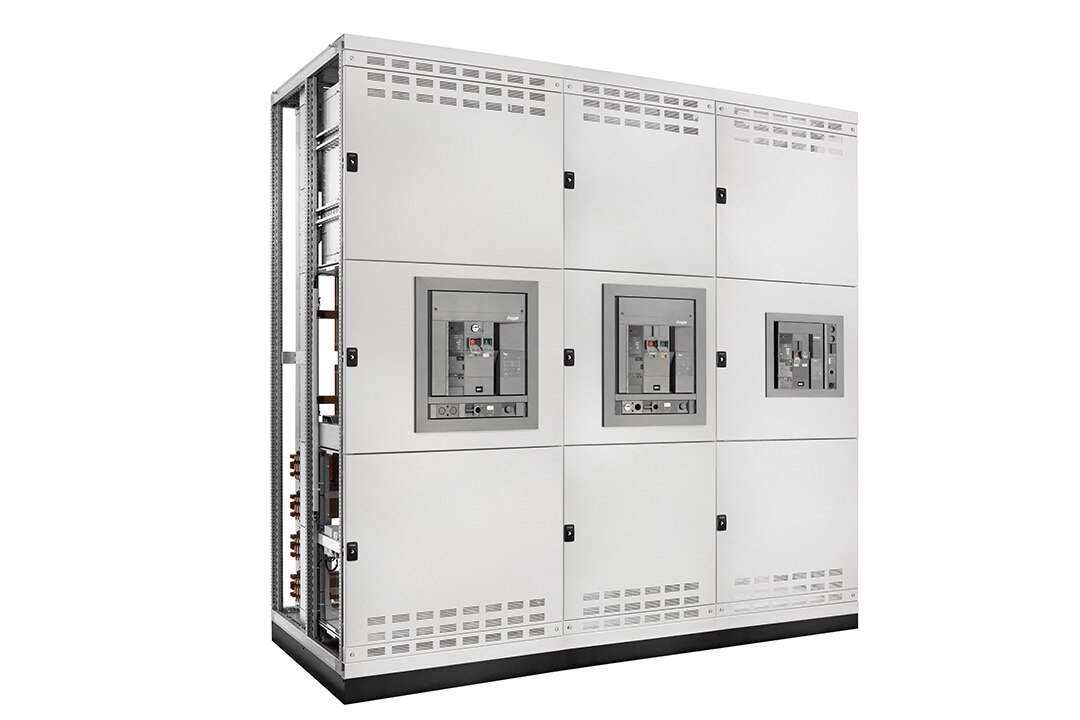

Powerway 1 erhält Zuwachs: die beiden Schalt­schrank­lö­sungen Powerway 2 und Powerway 4 mit den Leis­tungs­schal­tern HW2 und HW4. Damit erschliessen Sie die volle Perfor­mance für das ganze Schal­ter­port­folio hw+ in Ihren Anlagen. Die System­schränke unimes bewähren sich Tag für Tag zehn­tau­send­fach nach Mass konfek­tio­niert bei Kunden jeder Art und Grösse.
Tempe­ratur- und Kurz­schluss-Resis­tenz sowie Rüttel­tests: Die neuen Schränke Powerway 2 und 4 haben harte Prüfungen durch­laufen, um die Anfor­de­rungen für die Zerti­fi­zie­rung SN EN 61439-2 /-5 zu erfüllen. Test bestanden – Powerway 2 und Powerway 4 sind in die System­schrank­fa­milie unimes H aufge­nommen worden. Das gibt Ihnen Sicher­heit und garan­tiert eine lang­le­bige Ener­gie­ver­sor­gung.

Schalt­schrank­lö­sung für ACB Compact hw+

Auf einen Blick

  • Einspeise-, Abgangs-, Kuppel­schrank bis 4000 A
  • Elek­tri­sche Verbin­dungen: Einschub- und Fest­ein­bau­technik
  • Folgende Abstu­fungen sind jetzt möglich:
  • Powerway 1 für ACB HW1 von 630–1600 A
  • Powerway 2 für ACB HW2 von 630–2500 A
  • Powerway 4 für ACB HW4 von 1000–4000 A
  • In 3- oder 4-poliger Ausfüh­rung
  • Sehr gute Dera­ting-Strom­werte dank gerin­gerem Verlust
  • Alle Kupfer­zeich­nungen für Stan­dard­kupfer
  • Innere Unter­tei­lung von 1 bis 4b

Vorteile

  • Erwei­te­rung des unimes H Sorti­ments mit hw+ Schal­ter­port­folio
  • Zerti­fi­zie­rung SN EN 61439-2 /-5
  • Hoher Quali­täts­stan­dard
  • Einfa­cher Schran­kaufbau
  • Voll­stän­dige Kupfer­zeich­nungen
  • Swiss Made
Merk­male
 Bemes­sungs­werte für Span­nungen Bemes­sungs­span­nung   Un ≤690 V AC
  Bemes­sungs­be­triebs­span­nung  Ue  ≤690 V AC
  Bemes­sung­si­so­la­ti­ons­span­nung  Ui  1000 V AC
  Bemes­sungs­stoss­span­nungs­fes­tig­keit  Uimp  12 kV

 Bemes­sungs­werte für Ströme  Bemes­sungs­strom  InA  ≤2 × 4000 A
   Bemes­sungs­stoss­strom­fes­tig­keit   Ipk   ≤268 kA
   Bemes­sungs­kurz­zeit­strom­fes­tig­keit  Icw   ≤120 kA (1 sec)
   Bedingter Bemes­sungs­kurz­schluss­strom  Icc  ≤125 kA
   Bemes­sungs­fre­quenz   fn  50 Hz

Schnitt­stellen
Verschmut­zungs­grad 3
Über­span­nung Über­span­nungs­ka­te­gorie  III  IV
   230 / 400 V  4 kV  6 kV
   400 / 690 V  6 kV  8 kV
   690 / 1000 V  8 kV  12 kV
 Art der Erdver­bin­dung  TN-S / TN-C / TN-C-S / TT





 Allge­mein
 Aufstel­lungsort Innen­raum­auf­stel­lung
Orts­fest




 Schutzart Geräte bedienbar von aussen
Geräte bedienbar hinter der Tür
Mit zusätz­li­chem Dach		 ≤ IP3x*
≤ IP4x
≤ IPx1
 Zugangs­be­rech­ti­gung Elek­tro­f­ach­kraft
Elek­tro­tech­nisch unter­wie­sene Person
Befugte Person (einge­schränkter Zugang)

 Schutz gegen mecha­ni­sche Einwir­kung IK10
IK10 		Konfi­gu­ra­tionen mit Türfront
Konfi­gu­ra­tionen mit Modul­front
 Art des Aufbaus der Funk­ti­ons­ein­heit Steckein­schub­technik
Fest­ein­bau­technik		 WWD/WWW  Ausfüh­rung -W
FFF/FFD Ausfüh­rung -F
 Art der Kurz­schluss-Schutz­ein­rich­tungen Siche­rungs­be­haf­tete Geräte (Siche­rungs­last­renn­schalter)

* Bei ausfahr­barem ACB in getrennter Posi­tion IP2xC
