NA-Schutz
Die Systemlösung von Hager
Weisungen und Empfehlungen – der normative Hintergrund
Die dezentrale Stromproduktion ist ein wichtiger Pfeiler für eine nachhaltige und erneuerbare Energiezukunft. Der Einsatz solcher Energieerzeugungsanlagen, insbesondere von Photovoltaikanlagen, nimmt stetig zu.
Dies ist erfreulich, ist aber für Energieversorgungsunternehmen eine Herausforderung.
Dieser unregelmässig produzierte Strom wird ins Verteilnetz eingespeist, und trotzdem muss die Netzstabilität und -qualität jederzeit sichergestellt sein.
Damit dies gelingt, wurden länderspezifische Empfehlungen und Vorschriften erarbeitet.
Um Stromnetze und Photovoltaikanlagen in Störfällen vor Schaden zu schützen, schreiben ElCom, ESTI und Energieversorger bestimmte Schutzeinrichtungen vor. Eine davon ist der Netz- und Anlagenschutz (NA-Schutz).
Das Starkstrominspektorat ESTI hat in der Weisung Nr. 220 / Version 0621 festgelegt, nach welchen Kriterien der NA-Schutz in der Schweiz auszuführen ist:
≪Für den Netzanschluss von EEA ist ein Entkupplungsschutz (Netz- und Anlagenschutz) gemäss VSE-Branchenempfehlung NA/EEA-NE7 – CH und nach Angaben des Netzbetreibers vorzusehen.≫
Mit der überarbeiteten Branchenempfehlung des VSE (NA/EEA-NE7 – CH 2020) ist eine neue Anforderung für Energieerzeugungsanlagen (EEA) zu erfüllen.
Unter dem Kapitel 7.4.1 Allgemeines (Absatz 11) steht Folgendes:
≪Eine Pufferung der Versorgungsspannung für den Kuppelschalter ist aus folgenden Gründen sicherzustellen:
• Bei Ruhestromschaltung ist sicherzustellen, dass der Kuppelschalter bei FRT in dem Bereich, in welchem keine Netztrennung zulässig ist, nicht anspricht.
• Bei einer Arbeitsstromauslösung ist sicherzustellen, dass der Kuppelschalter nach der FRT und bei fehlender Versorgungsspannung des NA-Schutzes ausgelöst werden kann.
Die Pufferung ist für 3 s sicherzustellen. Diese Anforderungen hat auch das NA-Schutzrelais zu erfüllen.≫ (vgl. VSE NA/EEA-NE7 – CH 2020: S. 39)
Im Labor von Hager wurden für viele Anlagegrössen optimierte Lösungen erarbeitet und anhand der im VSE NA/EEA-NE7 – CH 2020 geforderten Parameter getestet. So konnten u. a. diverse Systemlösungen erarbeitet werden, bei denen sich ein zusätzliches, externes Puffermodul erübrigt. Damit Sie dies z. B. bei Kunden oder Kontrollorganen belegen können, erhalten Sie eine Kundenbestätigung von Hager.
Die Systemlösungen von Hager bieten zahlreiche Vorteile
- Optimierte, aufeinander abgestimmte Produkte je Anlagegrösse
- Erprobte Lösungen für den Kunden und Anlagenbauer, Elektroschema
- Kundenbestätigung für die Einhaltung der in der VSE Branchenempfehlung NA/EEA-NE7 CH 2020 geforderten Werte
Sie finden detaillierte Informationen rund um das Thema und das Sorglospaket von Hager in unserem Hager Tipp.

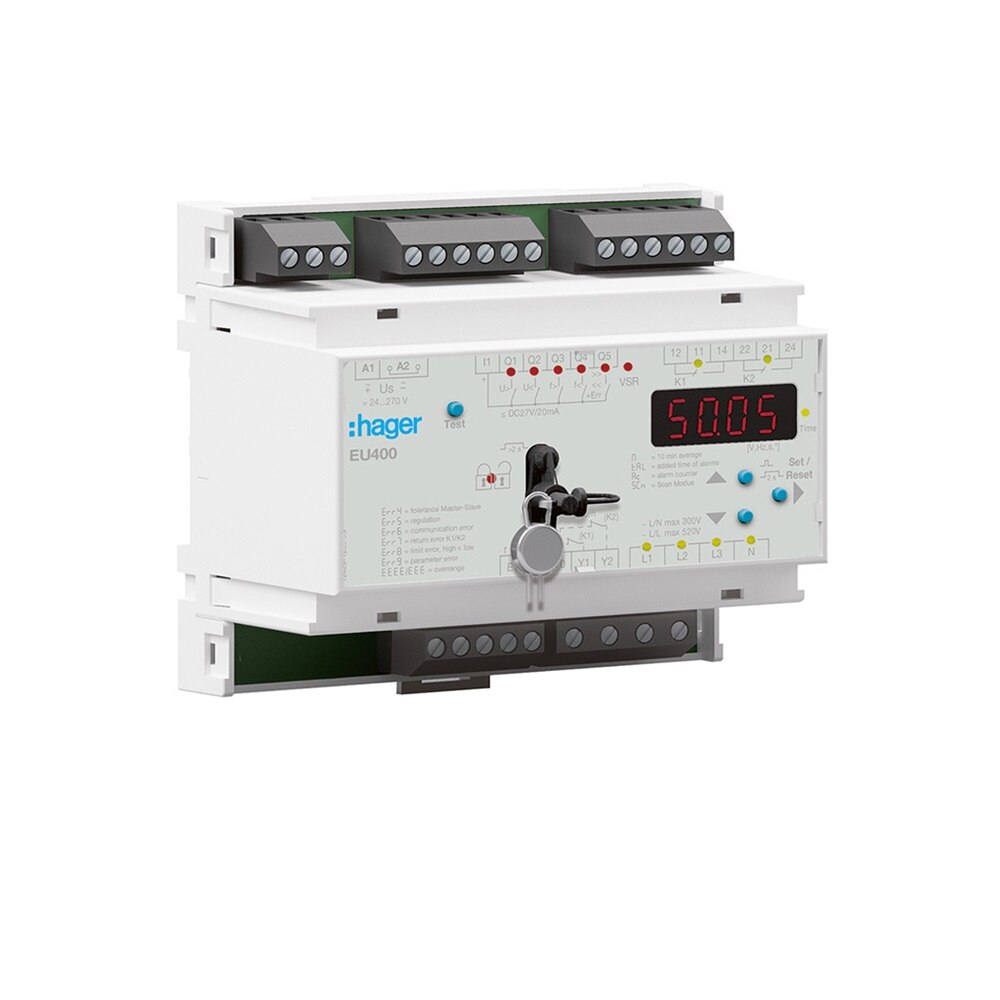

Netzentkupplungsrelais EU400
Mit Messgeräten von Hager bekommen Sie den Energieverbrauch in den Griff. Für die bei Photovoltaikanlagen erforderliche Netzüberwachung setzen Sie auf das geprüfte Netzentkupplungsrelais.
Neu:
- Mit der neuen Firmware FW 0-16 verfügbar
- Verwenden Sie jetzt das Programm 15
- Umparametrierung nicht mehr notwendig
