Schweiz
NH-Sicherungslastschaltleiste fv+, DIN1, 250A, 3-polig schaltbar, rostfrei, für Univers N Systeme, Montage auf 185mm Sammelschienensystem, V-Anschlussklemme, mit Sammelschienenklemme, mit kuzer Anschlussraumabdeckung
EAN-Nr.
7611919011297
E-nr.
847 012 849
VPE
1 St.
Rabattgruppe
62
NH-Lastschaltleiste fv+ DIN1 250A 3p rostfrei V-Anschluss inkl. SaS-Hacken UniN LV8SR1VPVKS
Preis*
CHF 495.00
/ St.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Mechanisches Zubehör für Niederspannungskomponenten 27 product.page.accessories.products-available -
Elektrisches Zubehör für Niederspannungskomponenten 4 product.page.accessories.products-available -
Kabelklemmenanschluss 3 product.page.accessories.products-available -
Sammelschienenklemme 4 product.page.accessories.products-available -
Sammelschienenträger 3 product.page.accessories.products-available -
Abdeckung/Blende/Beschriftungsleiste 6 product.page.accessories.products-available
product.page.accessories.title-modal
-
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
CHF 9.05 / Set* -
LV8ZMKKMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mm
CHF 13.35 / St.* -
LV8ZMKEMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 1-phasig
CHF 22.70 / St.* -
LV8ZMKDMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 3-phasig
CHF 29.40 / St.* -
LV8ZMKBMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mm
CHF 10.70 / St.* -
LV8ZMKMessgerätehalter für FV+ Gr. 1-3, 120mm lang mit Ausschnitt 72x72mm
CHF 14.75 / St.* -
LV8ZMBMessgerätehalter lang FV+ Gr. 1-3 , Höhe 120mm, als Blindelement
CHF 12.00 / St.* -
LVZBERASchutzstopfen zu Reserveplatzabdeckung LVZRAT
CHF 1.35 / St.* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
CHF 85.90 / St.* -
LVZGATGeräteträger tief LV mit Aufnahme Trennklemmen, inklusive Schrauben
CHF 38.80 / St.* -
LVZRATV
Reserveplatzabdeckung 100mm Einbautiefe 150mm zu NH1-NH3 185mm transparent
CHF 69.30 / St.* -
LVZPHPlombierhaupe passend auf Geräteabdeckung LVZGA inklusive Plombierbügel
CHF 52.70 / St.* -
LVZGDGeräteträger tief LV für die Montage von Geräten und Klemmen, mit Schrauben
CHF 34.65 / St.* -
LVZGSGeräteträger tief für LV NH1-3 mit Steckverbindung 6-polig, 250V/12A
CHF 62.40 / St.* -
LVZGEGeräteträger LV mit DIN-Halterung vorne inklusive Schrauben für Typ LV NH1-3
CHF 55.60 / St.* -
LVZGESGeräteträger LV mit DIN-Halterung und Steckverbindung 6-polig für Typ LV Gr. 1-3
CHF 83.30 / St.* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
CHF 59.80 / St.* -
LVZGETVGeräteträger LV eine DIN-Halterung vorne, mit Aufnahme Trennklemmen
CHF 65.30 / St.* -
LVZAKLAbdeckklappe zu NH1-NH3
CHF 8.35 / Set* -
LVZASAbdeckung seitlich
CHF 22.25 / St.*
-
LVZSA
Schaltstellungsanzeige LV, Mikroschalter Öffner und Schließer, LV NH1-3
CHF 13.90 / St.* -
LVZVKVerdrahtungskit LV Gr.1-3 für Spannungsabnahme 3-phasige Messung
CHF 36.75 / Set* -
LVZVKSEVerdrahtungsset Stromwandler für LV NH1-3, 1-phasig, mit Kabelhalter
CHF 32.10 / Set* -
LVZVKSDVerdrahtungsset Stromwandler für LV NH1-3, 3-phasig, mit Kabelhalter
CHF 50.30 / Set*
-
LVZVA
V-Klemme Aluminium für Schaltleisten fv+/LV, NH1-3, re/se/rm/sm bis 300mm², 3Stk
CHF 45.80 / Set* -
LVZVSV-Klemme, fv+/LV 1-3, Stahl, Einschubhalterung, Verschluss nicht abnehmbar, 3stk
CHF 49.95 / Set* -
LVZVSEV-Klemme für fv+/LV NH1-3, Stahl, Einschubhalterung, Verschluss abnehmbar, 3stk
CHF 58.30 / Set*
-
LVZKR
Sammelschienenklemme zu Reserveplatzabdeckung
CHF 27.15 / Set* -
LVZKSammelschienenklemme NH1-3, rostgeschütz für Schienendicke 5-10mm (SET=3Stk)
CHF 41.65 / Set* -
LVZAFVPEN-Anschluss für V-Klemmen
CHF 13.90 / St.* -
LVZAZVPEN-Anschluss für V-Klemmen Anschlüsse versetzt
CHF 22.25 / St.*
-
LVZIT
Isolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
CHF 32.50 / St.* -
LVZIT1Isolierträger für N-/PEN-Schiene
CHF 16.65 / St.* -
LVZITPIsolierträger-Profil Länge 1, 8m: V-ITP
CHF 84.30 / St.*
-
LVZPB
Profilblende für LV, 850mm lang zur seitlichen Abdeckung
CHF 33.25 / Set* -
LVZRADReserveplatzabdeckung LV, 100mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 44.40 / St.* -
LVZRAReserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 63.90 / St.* -
LV8ZAGAusgleichsblende lang FV+, Längenausgl. bis 100mm, Einbautiefe bis Front 150mm
CHF 18.60 / St.* -
LV8ZHCRGriffblende rot, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
CHF 4.70 / St.* -
LV8ZHCGGriffblende grün, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
CHF 4.70 / St.*
-
LVZ1230Befestigungsschrauben M12x30 m. Federelem. für Sammelschienenbef., fv+/LV 1-3
CHF 11.30 / St.* -
LVZSRSchrauben M12x30 für Sammelschienenanschluss rostfrei
CHF 11.90 / Set* -
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
CHF 6.60 / Set* -
LVZSG50Anschlussschraube M12x30 rostgeschützt
CHF 94.20 / Set* -
LVZSISchrauben M12x30 für Sammelschienenanschluss Innensechskant
CHF 8.00 / Set* -
LVZSR50
Anschlussschraube M12x30 rostfrei
CHF 166.50 / Set*
-
LV8ZASUNH1-3 Blindabdeckung Sicherungsüberwachung
CHF 17.50 / St.*
-
LVZTWTrennwand LV für Anschlussraum NH1-3, für lange Kabelschuhe Länge 95mm
CHF 20.15 / Set* -
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
CHF 17.35 / St.*
-
LVZW150Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
CHF 55.20 / St.* -
LVZW250Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
CHF 55.20 / St.*
-
LVZAE12RAnschlusselement M12x35
CHF 14.15 / St.* -
LVZAE8RAnschlusselement M8x30
CHF 11.30 / St.*
-
LVZAK12Klemmscheibe M12
CHF 3.75 / St.* -
LVZAK8Klemmscheibe M8
CHF 4.25 / St.*
-
LVZAS100Hakenkopfschraube M12x132mm für 2x100x10 ohne SW / 2x80x10 mit SW
CHF 21.25 / St.* -
LVZAS120Hakenkopfschraube M12x155mm für 2x100x10 mit Stromwandler
CHF 26.25 / St.* -
LVZAS40Hakenkopfschraube M12x70mm für 2x40x10 ohne Stomwandler
CHF 15.55 / St.* -
LVZAS50Hakenkopfschraube M12x80mm für 2x50x10 ohne Stromwandler
CHF 16.05 / St.* -
LVZAS60Hakenkopfschraube M12x90mm für 2x60x10 ohne SW / 2x40x10 mit SW
CHF 16.60 / St.* -
LVZAS70Hakenkopfschraube M12x102mm für 2x50x10 mit Stromwandler
CHF 17.55 / St.* -
LVZAS80Hakenkopfschraube M12x112mm für 2x80x10 ohne SW / 2x60x10 mit SW
CHF 18.70 / St.*
-
LVZGM12RGleitmutter M12 mit Druckfeder
CHF 5.75 / St.* -
LVZGM8RGleitmutter M8 mit Druckfeder
CHF 5.75 / St.*
-
LVZM12Einpressmutter M12
CHF 4.40 / St.* -
LVZM1250
Einpressmutter M12 (50 Stück)
CHF 185.50 / Set* -
LVZM8Einpressmutter M8
CHF 3.05 / St.* -
LVZM850
Einpressmutter M8 (50 Stück)
CHF 126.00 / Set*
-
LVZMS150Amperemeter 150A steckbar
CHF 208.00 / St.* -
LVZMS250Amperemeter 250A steckbar
CHF 208.00 / St.* -
LVZMV150Amperemeter 150A Klasse 3 versenkt 72x72mm
CHF 201.00 / St.* -
LVZMV250Amperemeter 250A Klasse 3 versenkt 72x72mm
CHF 201.00 / St.*
-
LVZAKAnschlussraumabdeckung kurz zu NH1-NH3-Sicherungslastschaltleiste
CHF 26.30 / St.* -
LVZALAnschlussraumabdeckung zu NH1-NH3-Sicherungslastschaltleiste
CHF 34.65 / St.* -
LVZALEAnschlussraumabdeckung lang zu NH1-NH3-Sicherungslastschaltleiste
CHF 81.80 / St.*
-
LVZRAD80D
Leerfeldabdeckung 100mm mit Befestigung
CHF 44.40 / St.* -
LVZRAD80DXLeerfeldabdeckung 100mm ohne Befestigung
CHF 63.90 / St.*
Technische Merkmale
Elektrischer Strom
-
Nennstrom250 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V250 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V250 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V250 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V200 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2250 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2250 A
-
Bemessungsstrom bei Ue=800 V AC gemäss IEC61439-1 5.3.2200 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094715 kA
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094710 kA
Sicherung
-
SicherungsgrösseNH1
Anschlussmöglichkeiten
-
Anschluss-/SteckertypDirektanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschlussquerschnitt bei starrem Leiter (RE)25 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter (SE)25 - 300 mm²
-
Anschluss-/SteckertypV-Anschlussklemme
-
Anschlussquerschnitt bei flexiblem Leiter (SM)35 - 240 mm²
-
Art der AnschlussraumabdeckungKurze Anschlussraumabdeckung
-
Anschlussquerschnitt bei flexiblem Leiter (RM)25 - 300 mm²
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41600
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
-
Bemessungsbetriebsspannung Ue400 - 800 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe189 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom26 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert23 W
-
Verlustleistung bei Volllast95 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)13 %
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LV8SR1VPVKS
-

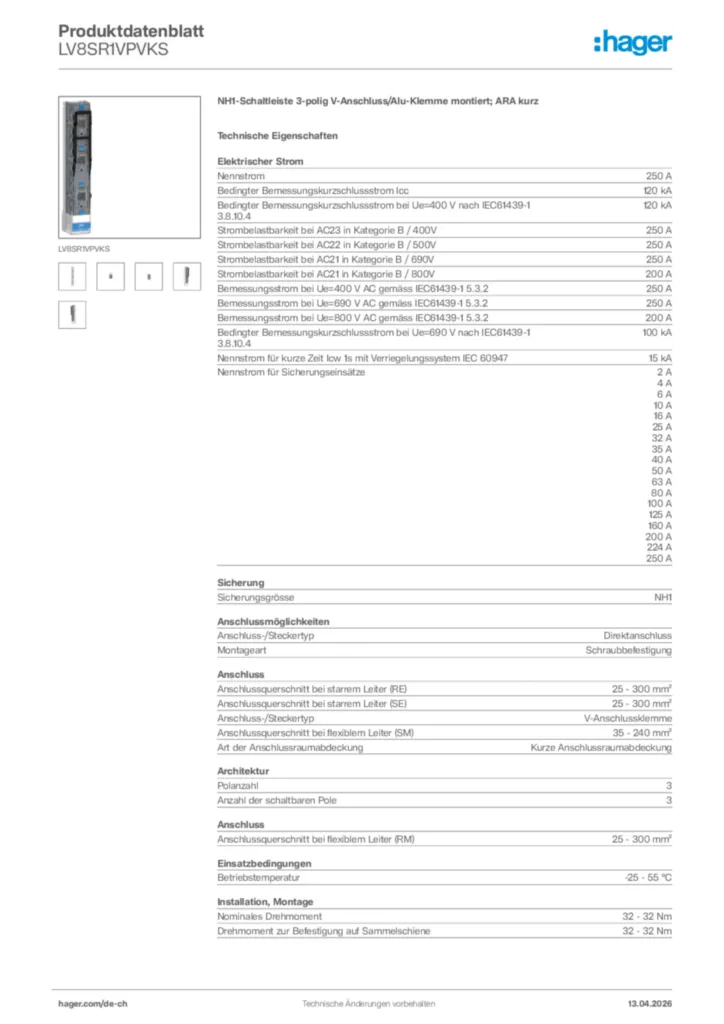

GeneratedProductDatasheet
