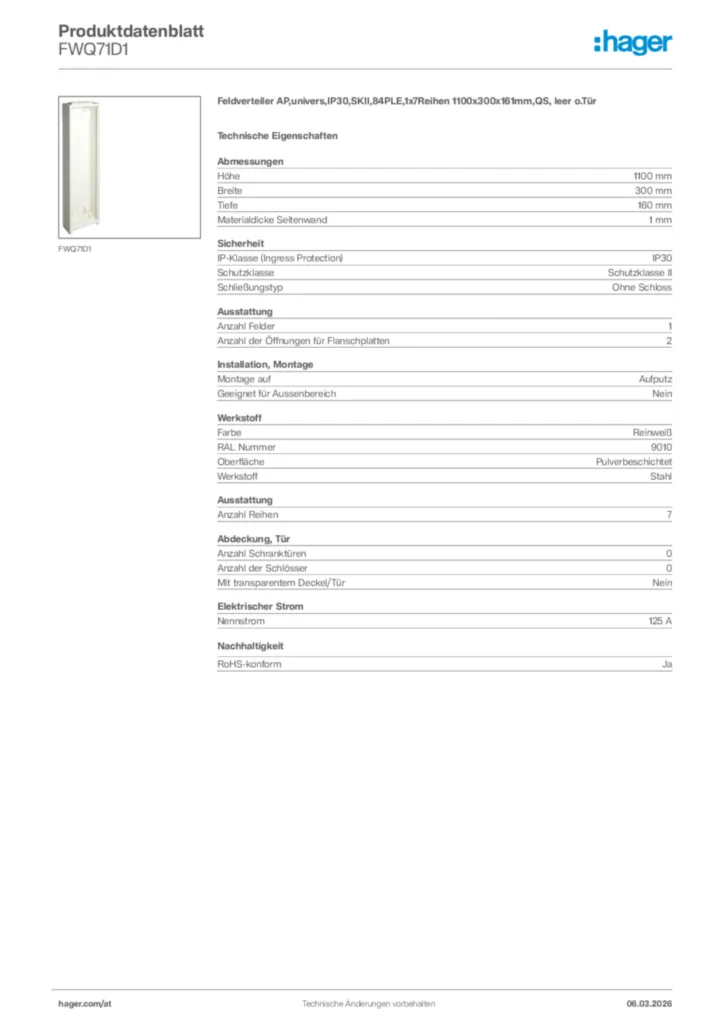

Feldverteiler AP,univers,IP30,SKII,84PLE,1x7Reihen 1100x300x161mm,QS, leer o.Tür FWQ71D1
EAN
3250612738649
Marke
Hager
VPE
1 Stück
Preisgruppe
H15
Preis
354,24 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Rangierkanalabdeckung für Leitungsführungskanal 1 Produkte verfügbar -
Verteilerfeld für Installationsverteiler 1 Produkte verfügbar -
Verteilerbaugruppe für Geräteaufbau 4 Produkte verfügbar -
Einführungsflansch für Gehäuse 4 Produkte verfügbar -
Abdeckung für Verteilerfeld 3 Produkte verfügbar -
Mehr sehen 51 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
UM71M3
Mediafeld, univers, für Feldv.AP 7-reihig, 3x12Mod+4xMedia, 1050x250mm,QC
239,26 € / Stück* -
UM71M4Mediafeld, univers, für Feldv. AP 7-reihig, 4x12Mod+3xMedia, 1050x250mm,QC
239,26 € / Stück* -
UN71B3Mediafeld, univers, für Feldv.AP 7-reihig, 3x12Mod+3xMediaplatte,1050x250mm,QC
239,20 € / Stück* -
UN71B4Mediafeld, univers, für Feldv. AP 7-reihig, 4x12Mod+2xMediaplatte,1050x250mm,QC
239,20 € / Stück*
-
FZ428
Leitungseinführung, univers, IP44/54, auf Rückseite, T 160 / 205mm
34,46 € / Stück* -
FZ460NLeitungseinführung, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
38,97 € / Stück* -
FZ466NLeitungseinführung, univers, IP44/54, mit 15 x M16 und 4 x M20 Vorprägungen
38,97 € / Stück* -
FZ468NLeitungseinführung, univers, IP44/54, ohne Vorprägungen
38,97 € / Stück*
-
UM00S1
Abdeckungenset für Multimedia Kit, für Patch-Panel und für 3-fach-Steckdose
55,97 € / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
29,40 € / Stück* -
UM00S3Abdeckung oben/unten für 3-fach-Steckdose
29,40 € / Stück*
-
FZ021NTür, univers, rechts, geschlossen, RAL 9010, für Schrank IP44 1100x300mm
147,94 € / Stück* -
FZ021NMTür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 1100x300mm
246,53 € / Stück* -
FZ021NM2Tür, univers, rechts, Multimedia geschlossen RAL9010, f. Schrank IP44 1100x300mm
246,53 € / Stück* -
FZ148NTür, univers, rechts, transparent, für Schrank H:1100xB:300mm
321,87 € / Stück*
-
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
61,97 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
157,49 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
61,97 € / Stück* -
UM00K3Patchpanel für 10 Patchmodule RJ45 und für 2 Integro flow Einsätze
33,23 € / Stück* -
UM00K4Patchpanel für 24 Patchmodule RJ45
33,23 € / Stück* -
UM00K5Patch-Panel Keystone, 250mm Breite
33,23 € / Stück* -
UM00K8Patchpanel für 2x Berker Integro Flow Steckdosen mit 10x Keystone
33,23 € / Stück*
-
FZ598NTürschild mit Klappgriff, univers, für Schrank IP44
12,40 € / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
18,47 € / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1,24 € / Stück*
-
UZ70F2Abschottung senkrecht für Feldverteiler Aufputz 1100mm hoch, mit Kabelkanal
22,90 € / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
14,21 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,76 € / Stück* -
UZ00K1Klemmenträger, univers, für Montage von QuickConnect-Klemmen
5,85 € / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
15,77 € / Stück* -
FZ850SKabelabfangschiene, univers, 1-feldig, C-Profil 30x15x100mm, Schlitzweite 16mm
23,99 € / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
4,31 € / Stück*
-
FZ803BBefestigungslaschen, univers, für Schrank IP44 / IP54, außen
19,64 € / Set* -
UZ01A2Haubenturm-Oberteil, universZ, niedriges Niveau
1,84 € / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
40,11 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
37,55 € / Stück* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
10,49 € / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
4,26 € / Stück*
-
U842BHutschiene, universZ, 35x248x7,5mm, Stahl verzinkt
6,49 € / Stück* -
UN07ATragschienen, universN, 1050mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
27,20 € / Stück* -
UT22BHutschiene, univers, 7,5mm, isoliert, vertieft 31mm, 11 PLE breit (198mm)
27,02 € / Stück* -
UT22CHutschiene,univers,7,5mm,isoliert,tiefenverstellb.bis 21mm, 11,5PLE breit(212mm)
10,81 € / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
6,80 € / Stück* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
19,60 € / Stück* -
ZZ44SFTragschienenbefestigung,Satz mit 4x Schrauben und Gegenmutter
16,81 € / Set*
-
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
24,48 € / Stück* -
UT26AMontageplatte, univers, tiefenverstellbar bis 27mm, 1-reihig, 115x210x2, 5mm
41,31 € / Stück* -
UT26BMontageplatte, univers, tiefenverstellbar bis 27mm, 2-reihig, 215x210x2, 5mm
46,16 € / Stück* -
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
48,86 € / Stück* -
UZ31M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 500mm
91,52 € / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
62,77 € / Stück* -
UZ41M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 650mm
111,39 € / Stück* -
UZ51M1Montageplatte, universN, für Schrankhöhe 800mm, 1feldig
59,81 € / Stück* -
UZ51M5Montageplatte, univers, für Telekom, 1feldig, für Schränke mit Höhe 800mm
131,36 € / Stück* -
UZ61M1Montageplatte, universN, für Schrankhöhe 950mm, 1feldig
71,11 € / Stück* -
UZ61M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 950mm
151,11 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1100 mm
-
Breite300 mm
-
Tiefe160 mm
-
Materialdicke Seitenwand1 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
-
SchutzklasseSchutzklasse II
-
SchließungstypOhne Schloss
Ausstattung
-
Anzahl Felder1
-
Anzahl der Öffnungen für Flanschplatten2
-
Anzahl Reihen7
Installation, Montage
-
Montage aufAufputz
-
Geeignet für AußenbereichNein
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
-
OberflächePulverbeschichtet
-
WerkstoffStahl
Abdeckung, Tür
-
Anzahl Schranktüren0
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Elektrischer Strom
-
Nennstrom125 A
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Montageanleitung
Montageanleitung für FPxx, FWxx, ZAxx, ZExx, ZSxx - Schränke, Feldverteiler, Zubehör (Stand: 09.2009)
Montageanleitung International 2020-01-01
PDF21,23 kB
Montageanleitung für FPxx, FWxx, ZExx, ZSxx - Schränke, Feldverteiler (Stand: 04.2010)
Montageanleitung International 2020-01-01
PDF2,05 MB
Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
PDF608,90 kB -
Technische Broschüre
Technische Broschüre de-DE 2022-09-29
PDF9,49 MB -
Bestellhilfe
Planning help residential and installation enclosures
Plan pre-wired distribution boards with the Hager planning help (24AT003MC)
PDF1,18 MB -
Katalog
22AT0010MC_Bestellhilfe_Feldverteiler_Aufputz Quickset, Projektlieferform_2022_04
Stand: 01.04.2022
PDF515,34 kB -
BIM Revit Objekte
Range : Univers. Enclosure - IP30 - Class II - FWQ enclosure - Depth 160 mm - German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,30 MB
Range : Univers. Enclosure - IP30 - Class II - FWQ enclosure - Depth 160 mm - German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,84 MB
Range Univers enclosures for AT (Lang. : de) IP30 empty flush mounted hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MB
Range Univers enclosures for AT (Lang. : de) IP30 empty flush mounted no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MB
Range Univers enclosures for AT (Lang. : de) IP30 empty surface mounted hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MB
Range Univers enclosures for AT (Lang. : de) IP30 empty surface mounted no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MB -
Handbuch
Handbook de-DE 2023-03-30
Handbuch de-DE 2023-03-30
PDF23,41 MB
Handbook en-GB 2023-03-30
Handbuch en-GB 2023-03-30
PDF23,14 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FW312WFeldverteiler AP, FW2, IP30, SKI, 3x12PLE, Außenmaße (HxBxT):641x355x150mmPreis395,42 €/ Stück * -
2
FW324WFeldverteiler AP, FW2, IP30, SKI, , 3x24PLE, Außenmaße (HxBxT):641x571x150mmPreis440,13 €/ Stück * -
3
FW412WFeldverteiler AP, FW2, IP30, SKI, 4x12PLE, Außenmaße (HxBxT):791x355x150mmPreis467,57 €/ Stück * -
4
FW424WFeldverteiler AP, FW2, IP30, SKI, 4x24PLE, Außenmaße (HxBxT):791x571x150mmPreis512,27 €/ Stück * -
5
FW436WFeldverteiler AP, FW2, IP30, SKI, 4x36PLE, Außenmaße (HxBxT):791x787x150mmPreis643,61 €/ Stück *
Ausschreibungstext
Feldverteiler AP,univers,IP30,SKII,84PLE,1x7Reihen 1100x300x161mm,QS, leer o.Tür
Feldverteiler AP zertifiziert nach EN 61439-1/-3, als Leergehäuse mit der innovativen Quickset - Technologie zur Einmann-Montage. Leerverteiler ohne Tür zur Aufnahme von Einbausätzen bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, Leitungseinführungen oben und unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar.
Höhe: 1100 mm
Breite: 300 mm
Tiefe: 160 mm
IP-Klasse (Ingress Protection): IP30
Schutzklasse: Schutzklasse II
Schließungstyp: Ohne Schloss
Anzahl Felder: 1
Montage auf: Aufputz
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Schranktüren: 0
Anzahl der Schlösser: 0
Fabrikat : Hager oder gleichwertig
Artikel : FWQ71D1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Feldverteiler AP zertifiziert nach EN 61439-1/-3, als Leergehäuse mit der innovativen Quickset - Technologie zur Einmann-Montage. Leerverteiler ohne Tür zur Aufnahme von Einbausätzen bestückt mit profilierten Tragschienen für den schnellen „Klick-Klack-Einbau“, Leitungseinführungen oben und unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar.
Höhe: 1100 mm
Breite: 300 mm
Tiefe: 160 mm
IP-Klasse (Ingress Protection): IP30
Schutzklasse: Schutzklasse II
Schließungstyp: Ohne Schloss
Anzahl Felder: 1
Montage auf: Aufputz
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Schranktüren: 0
Anzahl der Schlösser: 0
Fabrikat : Hager oder gleichwertig
Artikel : FWQ71D1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
